ITECNET SWITCH

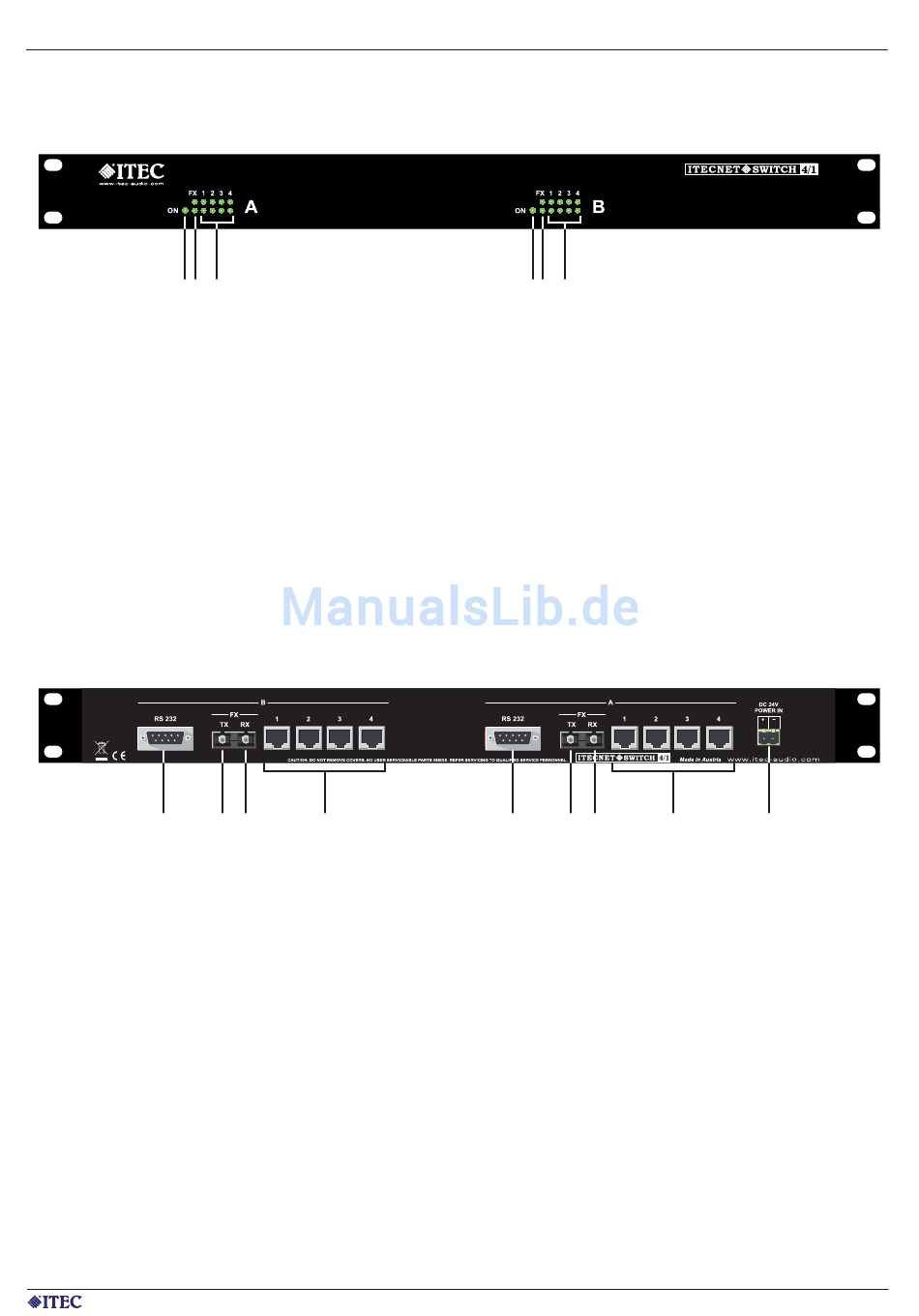

Anzeigeelemente an der Geräte-Vorderseite
1 2
1
Betriebsanzeige Block A
2
LEDs für LWL-Port A
3
LEDs für Ports 1-4 A
4
wie 1, jedoch für Block B
5
wie 2, jedoch für Block B
6
wie 3, jedoch für Block B
Die LED für die LWL-Ports und für die Kupfer-Ports 1-4 haben jeweils folgende Funktionen:
Die untere LED zeigt durch Dauerlicht eine gültige Full-Duplex Verbindung zu einer anderen Einheit an.
Die obere LED zeigt durch Blinken eine aufrechte 100 MBit Verbindung zu einer anderen Einheit an.
Anschlüsse an der Geräte-Rückseite
12
7
RS-232 Schnittstelle Block A
8
LWL-Port Block A, TX (Senden)
9
LWL-Port Block A, RX (Empfangen)
10
RJ45 Buchsen für die Kupfer-Ports 1-4 A
11
24V DC Steck- Schraubklemme
12
wie 7, jedoch für Block B
13
wie 8, jedoch für Block B
14
wie 9, jedoch für Block B
15
wie 10, jedoch für Block B
ITECNET SWITCH
3
13 14 15
4 5 6
7 8 9
10 12
5
