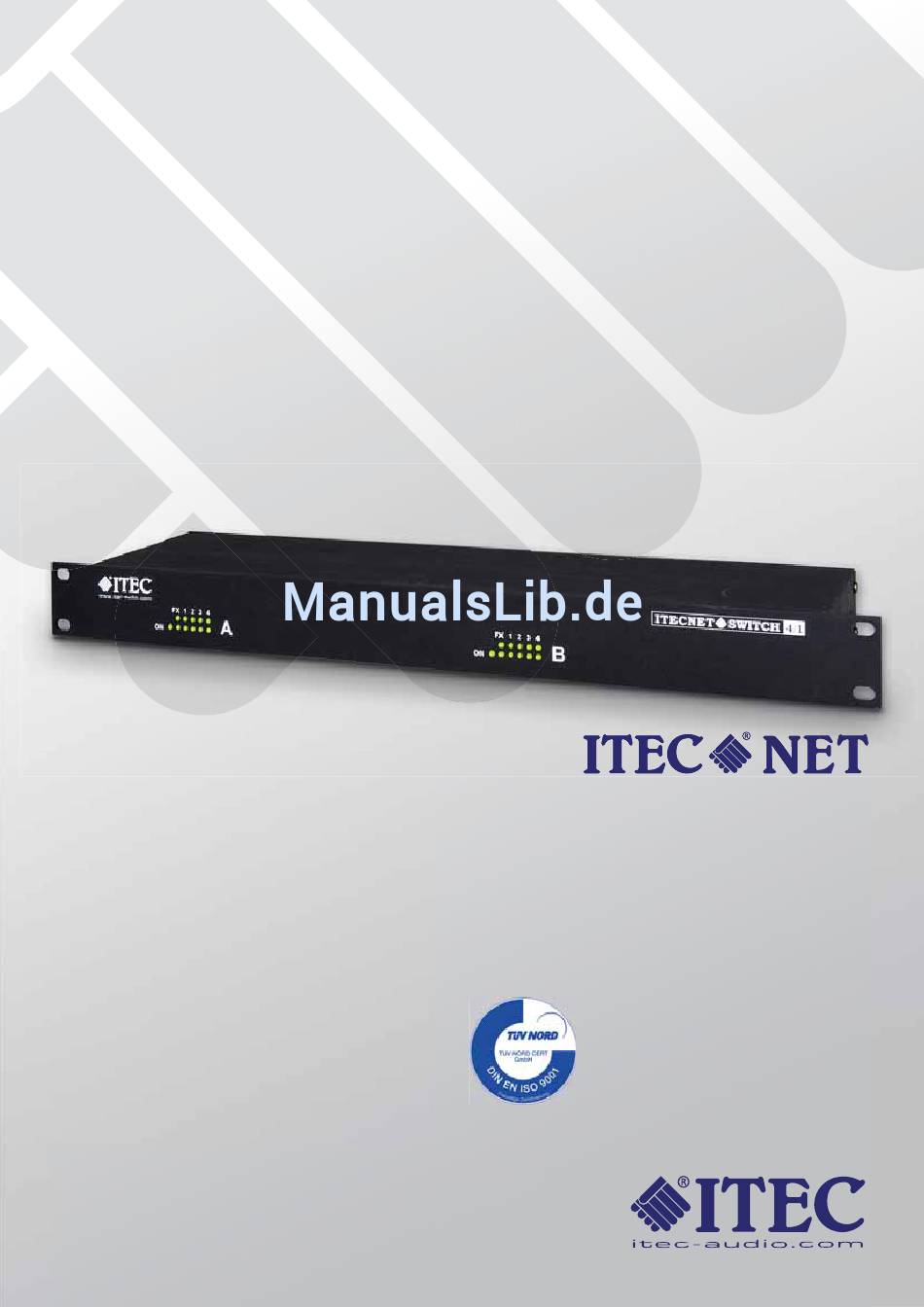

- Seite 1 ITECNET SWITCH BEDIENUNGSANLEITUNG VERSION 1.0 MAI 2011 Designed and Manufactured by ITEC Tontechnik und Industrieelektronik GesmbH 8200 Laßnitzthal 300 Austria / Europe...
- Seite 2 Zertifi zierung nach EN 54-16 stets zu garantieren. Bitte beachten Sie vor Installation und Inbetriebnahme alle in dieser Bedienungsanleitung angeführten Informationen, insbesondere die Sicherheitshinweise. Ihr ITEC Akustik Team Features • 2 separate Einheiten mit je 4 Kupfer und 1 LWL Port in einem Gerät •...
-
Seite 3: Sicherheitshinweise
Das Gerät ist für den Einbau in 19“ Schränke/Racks/Rahmen/Gehäuse konzipiert. Unsachgemäßer Einbau in Möbel, Schränke oder Verteiler ebenso wie freie Aufstellung sind zu vermeiden. Achtung: Bei jedem Eingriff in das Gerät durch einen Fachmann ist zuvor die Spannungsversorgung abzustecken. ITECNET SWITCH www.itec-audio.com... - Seite 4 ITECNET ist ein dezentrales, Ethernet basierendes Audionetzwerk für die gleichzeitige Übertragung von bis zu 64 Audiokanälen in höchster Audioqualität. Gleichzeitig werden auch eine Vielzahl von Systemdaten, Meßwerten und IOs bedient und übertragen. Der ITECNET Switch gewährleistet zusammen mit den anderen ITECNET Komponenten die optimale Performance des Gesamtsystems. ITECNET SWITCH www.itec-audio.com...
-
Seite 5: Anschlüsse An Der Geräte-Rückseite
LWL-Port Block A, RX (Empfangen) RJ45 Buchsen für die Kupfer-Ports 1-4 A 24V DC Steck- Schraubklemme wie 7, jedoch für Block B wie 8, jedoch für Block B wie 9, jedoch für Block B wie 10, jedoch für Block B ITECNET SWITCH www.itec-audio.com... - Seite 6 ITECNET SWITCH Betriebsarten 1. Zwei unabhängige Switches mit je einem LWL-Port und vier Kupfer-Ports. – 24 V DC 24 V DC 230 V AC ITECNET SWITCH www.itec-audio.com...
- Seite 7 24 V DC 24 V DC 230 V AC 3. Verbindung der beiden Blöcke mit einer Kupferleitung. Es stehen 2 LWL-Ports und 6 Kup- fer-Ports zur Verfügung. – 24 V DC 24 V DC 230 V AC ITECNET SWITCH www.itec-audio.com...
- Seite 8 2 x LWL Ports an SC-Anschluss, Wavelengh: 1310 nm, Cable: MultiMode Fiber SERIELLE SCHNITTSTELLE RS 232 Für Konfi guration (in Vorbereitung) Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten. ITEC- Tontechnik und Industrieelektronik GesmbH, A-8200 Lassnitzthal 300 Tel.: +43 (0)3133 / 3780-0, offi ce@itec-audio.com, www.itec-audio.com...
