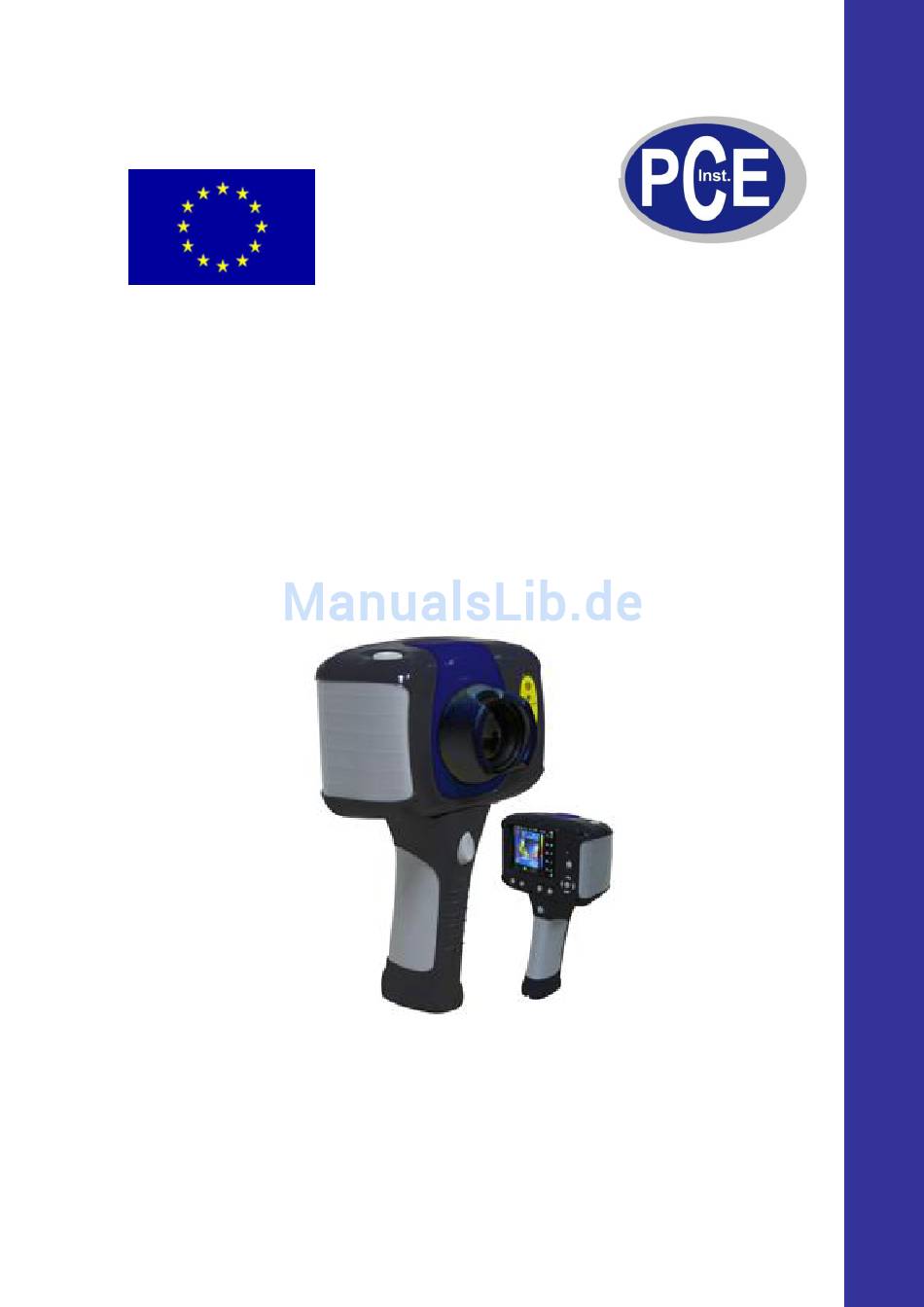

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Wärmebildkamera Software PCE-TC2...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de Inhaltsverzeichnis Sicherheitswarnung .......................... 3 Installation der PCE-TC2 Software ....................3 Speichern der aufgenommenen Bilder auf dem PC ................ 3 3.1..über USB ..........................4 3.2..über die Speicherkarte ......................4 Die PCE-TC2 Software ........................4 4.1. Starten der Software ......................... 4 4.2. -
Seite 3: Sicherheitswarnung
1. Sicherheitswarnung Die Wärmebildkamera PCE-TC2 benutzt einen Class 2 Laser. Sehen Sie nicht direkt in den Laser, dies kann zu schweren Verletzungen der Augen führen. Der Laser sollte nicht eingeschaltet werden, wenn sich Personen im Sichtbild der Kamera befinden. -
Seite 4: Über Usb
Benutzer einen Report über ein Bild zu schreiben, um beispielsweise einen Bericht über eine Maschine/Werkzeug/Bauteil zu verfassen. Die Reporte lassen sich im .pdf Format speichern. 4.1. Starten der Software Zum Start der Software doppel-klicken Sie auf die Desktopverknüpfung „PCE-TC2 Imager“... -
Seite 5: Öffnen Eines Bildes
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de Folgendes Fenster öffnet sich: 4.2. Öffnen eines Bildes Klicken Sie auf das Dropdown Menü „Datei Öffnen“. - Seite 6 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de Benutzen Sie den Windows Explorer um Ihre gespeicherten Daten auszuwählen. Sobald Sie den Ordner mit den Aufnahmen erreicht haben, öffnen Sie ihn und wählen Sie das zu bearbeitende Bild aus. Klicken Sie doppelt auf dieses, um es in das Programm zu laden.
-
Seite 7: Analysetools
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de Nach dem Öffnen sollte sich folgendes Fenster öffnen: Tabs für Anzeige, Messpunkte, Einstellungen und Werkzeugleiste Annotation Temperaturskala Einstellung für die Überlagerung von Pegel und infrarotem und Spaneinstellung optischem Bild 4.3. Analysetools Um das Bild zu analysieren und zu bearbeiten, stehen verschiedene Werkzeuge zur Verfügung: 1. -
Seite 8: Tabs
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 4.3.1. Tabs 4.3.1.1. Anzeige Tab 4.3.1.1.1. Temperatur Span Durch die Einstellung des Temperaturspans können verschiedene Temperaturbereiche im Bild dargestellt werden. Durch die Funktion „Autospanne“ werden die optimalen Temperaturverläufe im Bild dargestellt. Der Temperaturspan kann auch mit Hilfe der Maus im unteren Bildbereich, in der „Pegel und Spaneinstellung“... -
Seite 9: Überblendung (Visible Blend)
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 4.3.1.1.2. Farbpalette Um die Farbpalette zu ändern, klicken Sie auf den Pfeil. 1. Weiß Heiß 2. Eisen 3. Regenbogen 4. Isotherm 5. Metallfarbe 6. Kontrastreich 7. Regenbogen 16 8. Schwarz Heiß 4.3.1.1.3. Überblendung (Visible Blend) Mit dieser Option lässt sich der Grad der Überblendung von infrarotem und optischem Bild einstellen. 100% Infrarot 50% infrarot 50% optisch 100% optisch... -
Seite 10: Zoom Faktor
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 4.3.1.1.4. Interpolation Um die Interpolation zu verändern, wählen Sie zwischen x1(47 x 47), x2(90 x 90), x4(180 x 180) und x8(360 x 360). x1(47 x 47) x8(360 x 360) 4.3.1.1.5. Zoom Faktor Um den Zoom zu verändern, wählen Sie zwischen x1, x2, x3 und x4. 1 x Zoom 3 x Zoom 4.3.1.1.6. - Seite 11 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de Hinweis: Beim Drücken des Reset-Tasters werden die Grundeinstellungen übernommen!
- Seite 12 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 4.3.1.2. Messpunkte Tab Es können bis zu 10 Messpunkte in das Bild eingesetzt werden. 1. Um einen Messpunkt hinzuzufügen, klicken Sie doppelt in das aufgenommene Bild und es wird automatisch ein Messpunkt mit der Temperatur angelegt. 2. Um einen Messpunkt zu entfernen, markieren Sie ihn in der linken Auswahlbox und drücken Die Liste der Messpunkte in der linken Auswahlbox zeigt: ...
-
Seite 13: Einstellungen Tab
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 4.3.1.3. Einstellungen Tab 1. Einheiten: °C, °F, K 2. Umgebungstemperatur Drücken Sie um die Umgebungstemperatur zu ändern. 3. Emissivität: Drücken Sie um zwischen 0,05 und 1,00 zu wählen. 4. Aufnahmezeit: Falls benötigt, kann die Zeit durch geändert werden. 5. -
Seite 14: Menüs Und Werkzeugleiste
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 4.3.2. Menüs und Werkzeugleiste Benutzen Sie entweder die Dropdown Menüs oder die Werkzeugleiste um verschiedene Funktionen zu benutzen. Dropdown Menüs Werkzeugleiste 4.3.2.1. Datei... 1. Öffnen: Benutzen Sie den Windows Explorer um ein Bild zu öffnen. 2. Speichern: Benutzen um Bilder zu speichern. Speichern unter: Benutzen, um das Bild unter einem anderen Dateinamen oder an einem anderen Speicherort zu hinterlegen. - Seite 15 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de Vollbild Schnappschuss Schnapsschuss mit Temp. Skala 4.3.2.3. Ansicht... 1. Symbolleiste: aktivier/deaktiviert die Symbolleiste. 2. Statusleiste: aktiviert/deaktiviert die Statusleiste. 3. Messpunktliste: Zeigt eine Liste mit allen Messpunkten und deren Temperaturen sowie Positionen.
- Seite 16 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de...
- Seite 17 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 4. Messpunkte: aktiviert/deaktiviert Messpunkte auf dem Bild. Warm Kalt-Punkte: wenn aktiviert, dann werden auf dem Bild durch 2 zusätzliche Messpunkte die heißeste und kälteste Temperatur angezeigt. 6. Bereich: erzeugt ein Quadrat in der Mitte des Bildes. In der Messpunkteliste (s.oben) wird die höchste, niedrigste und Durchschnittstemperatur angegeben.
- Seite 18 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 10. Reportprogramm: aktiviert/deaktiviert das Reportprogramm. Hinweis: die Punkte 3-8 und 10 finden sich auch auf der Werkzeugleiste. 4.3.2.4. Einstellungen... 1. Isothermen zurücksetzen: bringt die Isothermen in die Ausgangsposition. 2. Anzeigeoptionen: verankert/löst die Optionen am linken Bildschirmrand. 3. Sprache: folgende Sprachen stehen zur Verfügung: ...
-
Seite 19: Reportprogramm
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 4.4. Reportprogramm Das Reportprogramm besteht aus 3 einfach zu bedienenden Schritten: 4.4.1. Überschrift Im ersten Teil des Reportprogramms können Sie ein Deckblatt für einen Bericht erstellen. Klicken Sie um ein Bild für das Deckblatt zu suchen. Weiterhin können alle erforderlichen Daten wie Firma, Name, Datum und Anmerkungen zum Deckblatt hinzugefügt werden. - Seite 20 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 2. Drücken Sie auf ein Bild Ihrer Wahl und es erscheint rechts im Vorschaufenster. 3. Mit den folgenden Optionen können Bilder hinzugefügt oder entfernt werden: 4. Hinzugefügte Bilder erscheinen im mittleren Inspektionsfenster.
- Seite 21 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de...
-
Seite 22: Inspektions Daten
Button, wenn Sie bereits alle gewünschten Daten eingetragen haben und den Bericht erstellen wollen. Der Bericht wird im .pdf Format erzeugt und Sie werden aufgefordert, diesen zu Speichern. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier:...
