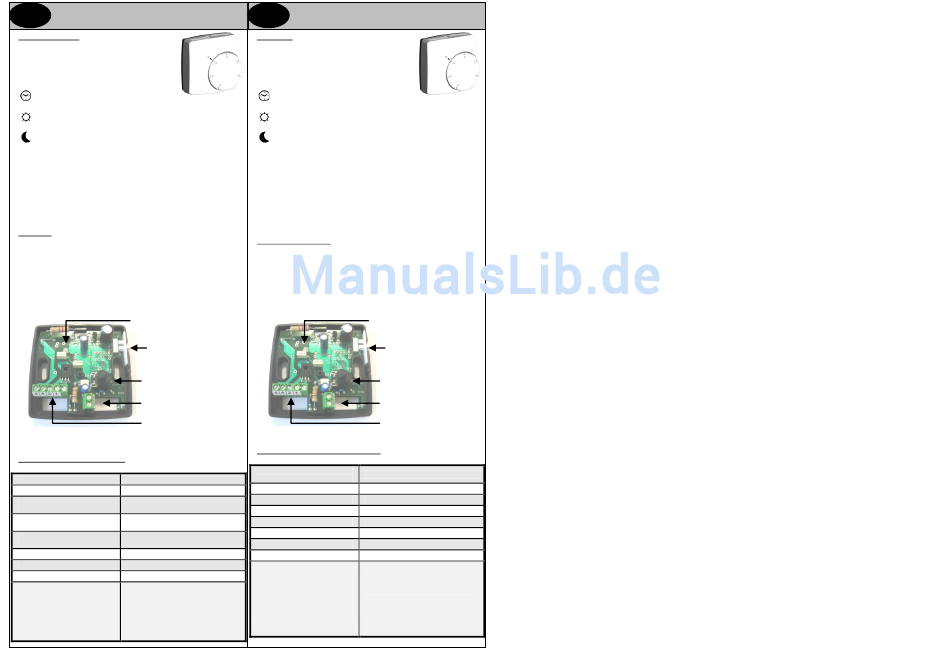

WFHT BASIC 24V
I
PRESENTAZIONE
- Termostato elettronico per la regolazione di
impianti di riscaldamento idraulici a
pavimento gestiti da elettrovalvole termiche.
- Filo pilota esterno per un abbassamento di -
2°C.
- 3 modi di funzionamento:
Orario: Il termostato eseguirà l'ordine di funzionamento
ricevuto sul suo filo pilota (A/B).
Comfort: Il termostato eseguirà l'impostazione della manopola
di regolazione.
Eco: Il termostato eseguirà l'impostazione della manopola di
regolazione -2°C.
- Regolazione su sonda interna
- Regolazione su sonda esterna in opzione (NTC 10K).
Per prima cosa collegare la sonda esterna fuori tensione. Una
volta messo sotto tensione, il termostato si regolerà sulla stessa.
- Termostato a comando silenzioso (Triac). Il termostato può
pilotare direttamente una o più elettrovalvole oppure essere
collegato a uno dei nostri sistemi di connessione per
riscaldamento a pavimento.
SPIA LED
Rosso costante: Termostato in riscaldamento (regolazione su
sonda interna)
Arancione costante: Termostato in riscaldamento (regolazione su
sonda esterna)
Verde costante: Indicazione dell'ordine di diminuzione (-2°C)
Rosso lampeggiante
Flash di 0.5 secondi => Errore sonda interna
Flash di 1 secondo => Errore sonda esterna
Spia led
Selettore di modo
Temperatura comfort
Connettore per sonda
esterna
Connettore di
alimentazione, di uscita e
filo pilota
CARATTERISTICHE TECNICHE
Grado di precisione
0.1°C
Temperatura operativa
0°C - 50°C
Campo di regolazione
5°C – 30°C
temperatura Comfort
Caratteristica
isteresi 0.5°K
regolazione
Classe e Grado di
Class II - IP30
protezione
Alimentazione
24 VAC +/- 10%
Uscita
TRIAC 24 VAC, 15 W max.
Sonda esterna
NTC 10K
EN 60730-1 : 2003
Norme e omologazione:
EN 61000-6-1 : 2002
EN 61000-6-3 : 2004
Il termostato è stato progettato
EN 61000-4-2 : 2001
in conformità alle seguenti
norme o altri documenti
Bassa tensione 2006/95/CE
normativi:
EMC 2004/108/CE
WFHT BASIC 24V
RU
ФУНКЦИЯ
- -Электронный комнатный термостат для
систем напольного отопления (теплые по-
лы), управляемых коллекторными серво-
приводами.
- 3 режима работы:
Внешний: термостат работает по заданной таймером прог-
рамме, подключение через клеммы (A/B).
Комфортный: термостат поддерживает, установленную на
рукоятке, температуру в помещении.
Ночной: термостат понижает температуру на 2°C относи-
тельно установленной на рукоятке.
- Управление по встроенному датчику
- Опция: управление по внешнему датчику (NTC 10K).
Внешний датчик подключается только к обесточенному тер-
мостату. Включенный термостат распознает автоматически
внешний датчик.
- Бесшумная работа при помощи триак-контакта. Термостат мо-
жет подключаться напрямую к сервоприводам (см. схему
подключения) или через управляющие модули (см. инструк-
цию управляющих модулей).
ПОКАЗАНИЯ ДИОДА
Красный: Нагрев. Управление по внутреннему датчику.
Оранжевый: Нагрев. Управление по внешнему датчику.
Зеленый: Ночной режим (-2°C). Управление от таймера.
Красный мигающий
интервал 0.5 секунд => неисправность внутреннего датчика
интервал 1 секунда => неисправность внешнего датчика
Диод
Переключатель
режимов работы
Штифт установочной
рукоятки
Подключение внешнего
датчика
Клеммы подключения
питания, сервопривода,
таймера
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Точность измерения
0.1°C
температуры
Рабочая температура
0°C - 50°C
Пределы регулированияt
5°C – 30°C
Тип регулирования
гистерезис 0.5°K
Степень защиты
Класс II - IP30
Электропитание
24 .В +/- 10%
Выход
TRIAC 24 VAC, 15 Вт макс.
Внешний датчик
NTC 10K (опция)
EN 60730-1 : 2003
EN 61000-6-1 : 2002
Соответствие нормам
EN 61000-6-3 : 2004
EN 61000-4-2 : 2001
Ваш термостат разработан в
соответствии со следующими
2006/95/CE (низковотльтное
стандартами или
электрооборудование),
нормативными документами:
EMC 2004/108/CE (электромаг-
нитная совместимость)
