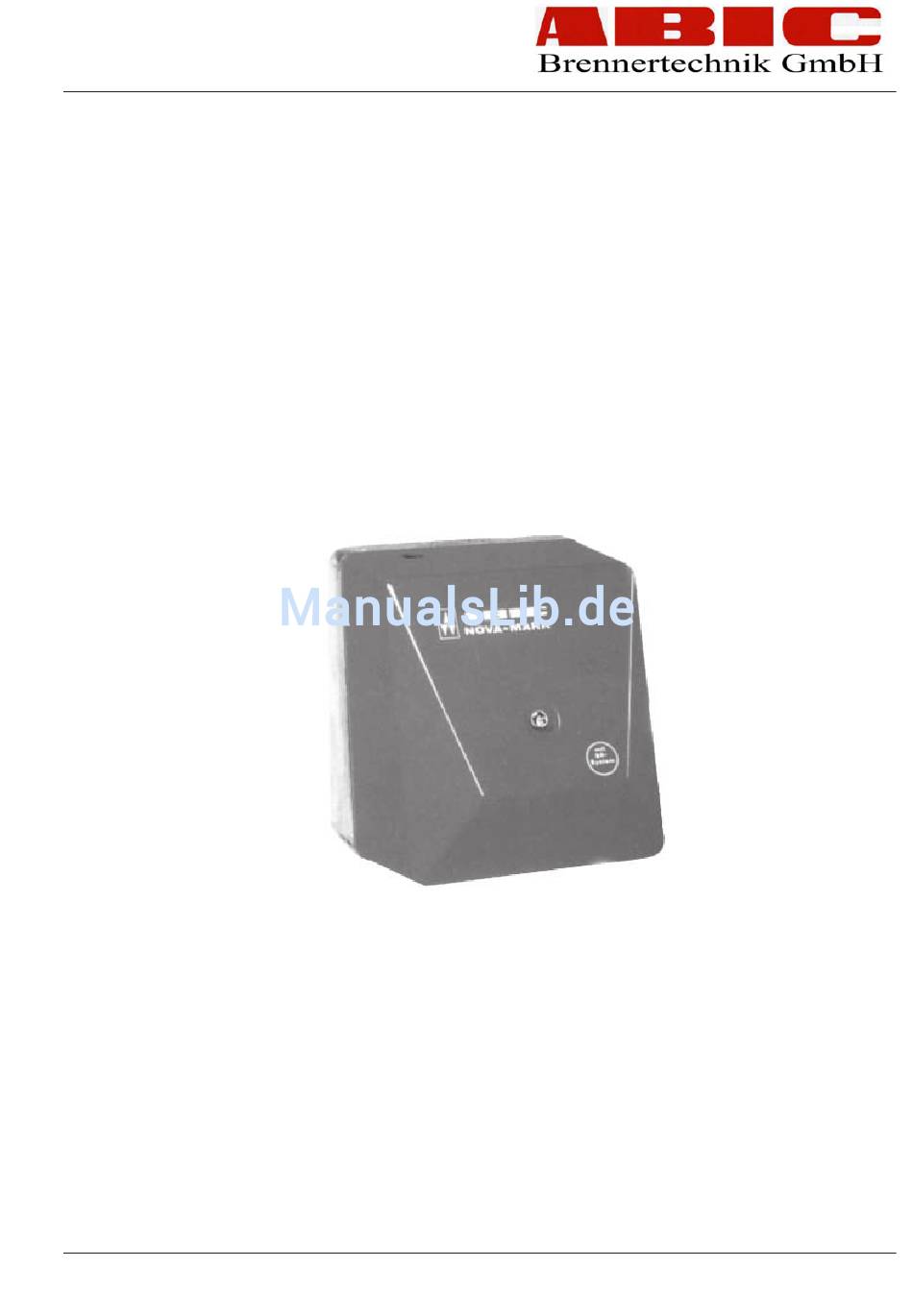

- Seite 1 Montage - Einregulierung - Bedienung Montage Einregulierung Bedienung NOVA - MARK Öl...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Allgemeines Funktionsschema NOVA-MARK 1-stufig Hinweise für den Monteur Funktionsschema NOVA-MARK 2-stufig Brennerbeschreibung Rauchgasmessungen Technische Daten Luftregulierung Leistungsfeld NOVA-MARK III-VII Luftregulierung 1-stufig u. 2-stufig Montage Flammenrohrkombinationen Vorbereitung des Wärmeerzeugers Einstelltabelle Montage des Brenners Pumpendruck und Leistungsregulierung Einstellung der Zündelektroden und der Stauscheibe Leistungsregelung NOVA-MARK 2-stufig Elektroanschluß... -
Seite 3: Technische Daten
Technische Daten NOVA -MARK NOVA-MARK NOVA-MARK NOVA-MARK NOVA-MARK III V Diff. III ZV V Diff. Öldurchsatz kg/h 2,2-6,8 3,0-7,65 3,0-7,65 6-20 Baumuster-Nr. DIN 4787/EN 267 5G189/98 5G189/98 5G189/98 5G190/98 5G192/98 Kesselleistung max. Mcal/h Motorleistung 0,12 0,12 0,12 0,12 0,18 Stromaufnahme 0,93 0,93 0,93... -
Seite 4: Montage
Montage Achtung! Bohrplan Betrifft NOVA-MARK I und III Vorbereitung des Wärmeerzeugers Pos. Flansch beachten, siehe Kennzeich- Es ist zu prüfen, ob der Wärmeerzeuger « nung OBEN am Klemmbügel. rauchgasseitig dicht ist - vor allem bei älteren Kesseln. Wärmeerzeuger, die bereits in Betrieb waren, Maßtabelle zum Bohrplan sind gründlich zu reinigen. -
Seite 5: Elektrisches Anschlußschema
Elektrisches Anschlußschema NOVA-MARK I+III NOVA-MARK III V Diff.-VII Diff. 067.001.0046/4 Abb.11 NOVA-MARK III ZV 067.005.0032/3 Geräteliste Netzsicherung max. 10A Thermostat 1. Stufe Thermostat 2. Stufe Notschalter Störlampe Betriebstundenzähler 1.Stufe Betriebstundenzähler 2. Stufe 7-poliger Stecker 4-poliger Stecker Steuergerät LOA 24/44 Fotowiderstand Motor Stellmotor Berger Zündtrafo... -
Seite 6: Installation Der Ölleitungen
Elektrisches Anschlußschema 067.007.0048/3 NOVA-MARK V ZV, VII ZV, VII ZV H Achtung: Brenner, welche an Warmlufterzeugern eingesetzt werden sollen, müssen unbedingt mit einem Ölfeuerungsautomaten vom Typ LOA 44 ausgerüstet sein. Die Ölfeuerungsautomaten der Typen LOA 21, 22 und LOA 44 sind ohne Veränderung der Verdrahtung untereinander austauschbar. -
Seite 7: Auswahl Der Düsen
Auswahl der Düsen Düsenauswahl-Tabelle für Normaldüsen Düsenauswahltabelle für Rücklaufdüsen Düsen- Öldurchsatz in kg/h Vorlaufdruck konstant 20 bar Zur Ermittlung der Düsengröße ist es notwendig, größe Öldurchsatz ca. kg/h zunächst den benötigten stündlichen Öl-Durchsatz US-gph bar Düsen- bei Rücklaufdruck für den in Frage kommenden Wärmeerzeuger zu größe geschl. -
Seite 8: Rauchgasmessungen
Rauchgasmessungen Die wirtschaftliche und umweltschonende Ein- Achtung: Endgültige Messungen dürfen nur bei Das Ruß-Filterpapier darf am Meßpunkt keine stellung des Brenners ist durch Rauchgasmes- aufgesetzter Brennerhaube vorgenommen wer- Gelbfärbung aufweisen - unverbranntes Öl. sungen zu überprüfen. Der Wärmeerzeuger muß den. vor der Messung gut abgedichtet werden, weil Für einen möglichst hohen Wirkungsgrad ist eine Die Messwerte können durch Veränderung der... -
Seite 9: Luftregulierung
2-stufig Luftregulierung NOVA-MARK III ZV, V ZV und VII ZV (H) Die Luftmengenregulierung für Teillast und Voll- 1-stufig: ast erfolgt 2-fach druckseitig durch einen Stell- Die Luftregulierung erfolgt zweifach auf der Druck- motor. Die Regelbewegungen des Stellmotors seite des Brennergebläses und zwar werden durch Mikroschalter nach oben und unten begrenzt. -
Seite 10: Flammenrohrkombinationen
Abb. 28 Abb. 28a Flammenrohrsymbole Luftregulierung Bei lösen der Verstellschraube nur Umdrehung des Gewindestiftes Flammenrohrkombinationen Kessel- Flammenrohr Stauscheibe lei- stungs- Abmes- Abmessungen bereich sungen NOVA-MARK I 24-75 80/90 x 40 78 x 23 NOVA-MARK III 33-84 98/90 x 55 78 x 23 NOVA-MARK 34-70 90/78 x 212... -
Seite 11: Pumpendruck Und Leistungsregulierung
Pumpendruck und Leistungsregulierung NOVA-MARK...Diff. Die Brenner werden für den Normalbetrieb mit fol- NOVA-MARK I und III ohne Haube Einstellung des Anfahrpumpendruckes genden Pumpendrücken ausgeliefert: 1. Manometer 2. Vakuummeter NOVA-MARK 1-stufig: 12 bar 3. Stecker für Elektroanschluß NOVA-MARK...Diff.: 16 bar Der Druck kann für die Startphase (Anlauf- entlastung) an der Pumpe vermindert werden (Abb. -
Seite 12: Service
Service Service-Position Öffnen des Brennergehäuses Für einen störungsfreien, wirtschaftlichen und Um die Servicearbeiten zu erleichtern, wurden Die drei Befestigungsschrauben (Abb. 36, Pos. 1) umweltschonenden Betrieb ist eine regelmäßige die NOVA-MARK-Brenner so konstruiert, daß sie werden mit einem 5-mm-Inbusschlüssel gelöst. Mit Wartung des Brenners unerläßlich. -
Seite 13: Hinweise Zur Störungssuche
Hinweise zur Störungssuche Beobachtung Ursachen Beseitigung Brenner läuft an, es bildet sich Für ein erfolgreiches und rasches Auffinden keine Flamme von Störungsursachen ist ein systematisches 1.1 Kein Zündfunke vorhanden Elektroden verschmutzt reinigen Vorgehen die wichtigste Voraussetzung. Die Elektrodenabstand falsch einstellen nach Abb. 6 Funktionsabläufe eines Ölbrenners müssen Elektroden defekt austauschen... - Seite 16 ABIC Brennertechnik GmbH - in Oberwiesen 16 - 88682 Salem-Neufrach Telefon 07553 9180 280 * Fax 07553 9180 289...
