Mannesmann 1251 Gebrauchsanweisung

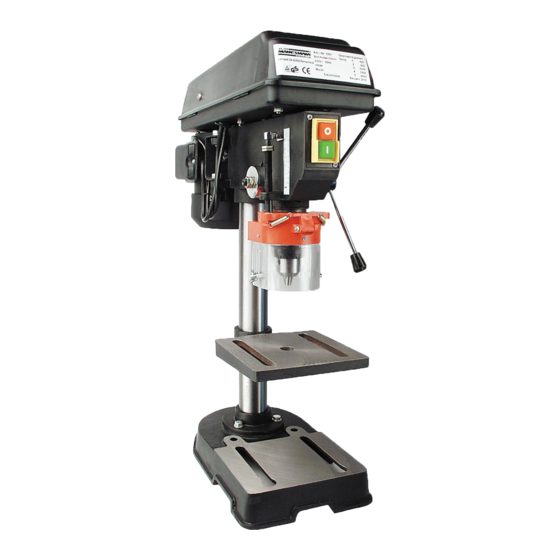

Tischbohrmaschine
Art.-Nr. 1251
Gebrauchsanweisung
Vor dem Gebrauch von Elektrowerkzeugen sind
die beiliegenden Sicherheitshinweise zu lesen
und zu beachten.
Bestimmungsgemäße Verwendung
Die Tischbohrmaschine ist bestimmt zum Bohren von
Metall, Kunststoff und Holz und anderen Werkstoffen
bei Einsatz der entsprechenden Bohrer bestimmt.
Das Gerät ist für den Einsatz im privaten Heimwer-
kerbereich konzipiert und nicht für gewerblichen
Einsatz geeignet.
Das Bohrfutter ist nur für den Einsatz von Werkzeu-
gen mit zylindrischem Schaft bis 13 mm Durch-
messer geeignet.
Zusätzliche Sicherheitshinweise für Tischbohr-
maschinen
Vor oder beim Betrieb der Tischbohrmaschine sind
nachfolgende Punkte zu beachten:
•
Vor Inbetriebnahme muss die Bohrmaschine auf
einer Werkbank oder Arbeitsplatte festgeschraubt
werden.
•
Es dürfen keine mechanischen oder elektrischen
Schutzvorrichtungen entfernt werden.
•
Prüfen Sie vor Arbeitsbeginn, ob alle Schutzvor-
richtungen vorschriftsmäßig angebracht und
befestigt sind und ob sie einwandfrei funktionie-
ren.
•
Tragen Sie beim Bohren grundsätzlich einen
Augenschutz.
•
Tragen Sie bei langen Haaren einen Haarschutz
(Haarnetz, Mütze, Kopftuch).
•
Tragen Sie beim Bohren eng anliegende Klei-
dung.
•
Es dürfen nur Werkstücke bearbeitet werden, die
auf dem Bohrtisch oder auf der Grundplatte
sicher eingespannt werden können.
•
Sichern Sie Ihre Werkstücke auf dem Tisch
entweder mit T-Nutschrauben oder in einem auf
dem Tisch festgeschraubten Maschinenschraub-
stock. Halten Sie die Werkstücke zum Bohren
keinesfalls mit der Hand.
•
Prüfen Sie, ob das Bohrfutter einwandfrei spannt
und der Bohrer rund läuft.
•
Verwenden Sie zum Entfernen von Bohrspänen
nur Handfeger, Pinsel, Gummiwischer, Späne-
haken oder dergleichen.
•
Führen Sie keine Reinigungs- oder Wartungs-
arbeiten an der laufenden Maschine durch.
•
Halten Sie das Keilriemen-Gehäuse immer
geschlossen.
•
Zahnkranzbohrfutter nur mit Schlüssel schließen.
•
Verwenden Sie keine am Schaft beschädigten
Bohrer oder Werkzeuge.
Technische Daten
Spannung:
Leistung:
Bohrfutter:
max. Hubhöhe:
Drehzahl: 5 Geschwindigkeiten:
580-850-1220-1650-2650 min
Bohrtisch
Grundplatte
Schalldruckpegel (LPA) im Leerlauf
Gerätebeschreibung
1. Grundplatte
2. Säule
3. Bohrtisch
4. Klemmhebel
5. Maschinenkopf
6. Getriebedeckel
7. Motor
8. Bohrhebelarme
9. Vorschubwelle
10. Bohrfutter
11. Späneschutz
12. Tiefenanschlag
13. Klemmschraube
14. Betriebsschalter
Auspacken und Aufbau
Die Tischbohrmaschine wird zerlegt geliefert.
•
Nehmen Sie alle Teile aus der Verpackung und
prüfen Sie sie auf Vollständigkeit.
•
Schrauben Sie die Bohrständersäule (2) mit dem
Flansch auf die Grundplatte (1)
•
Stecken Sie den Bohrtisch (3) auf die Säule (2)
und ziehen Sie den Klemmhebel (4) fest.
•
Setzen Sie den Maschinenkopf (5) auf die Säule
•
Sichern Sie den Maschinenkopf (5) mit den zwei
seitlichen Innensechskant-Schrauben.
•
Schrauben Sie die drei Bohrhebelarme (8) in die
Vorschubwelle (9) und stecken das Bohrfutter
(10) auf den Bohrspindelkonus.
Achtung: Konus des Bohrfutters und Bohr-
spindelkonus müssen gründlich von Fettrück-
ständen gesäubert werden!
•
Befestigen Sie die Tischbohrmaschine mit
Schrauben und Unterlegscheiben auf einer
stabilen Werkbank oder Arbeitsplatte. Achten Sie
dabei darauf, dass die Bohrmaschine für den
späteren Betrieb oder Reinigungs- und War-
tungsarbeiten frei zugänglich ist. Ziehen Sie die
Befestigungsschrauben nur so fest, dass sich die
Grundplatte nicht verspannt oder verzieht;
ansonsten besteht Bruchgefahr.
230 V / 50 Hz
350 W
13 mm
50 mm
-1
160 x 160 mm
310 x 200 mm
< 75 dB(A)
