- Seite 1 MUZ-LN25/35/50/60VG(HZ) LIVING ENVIRONMENT SYSTEMS M-Serie Planungshandbuch KOMPAKT Singlesplit Außengeräte MUZ-LN25VG MUZ-LN35VG MUZ-LN50VG MUZ-LN60VG MUZ-LN25VGHZ MUZ-LN35VGHZ MUZ-LN50VGHZ MUZ-LN25VG MUZ-LN35VG MUZ-LN60VG SINGLE- UND MULTISPLIT-SYSTEME...
-
Seite 3: Inhaltsverzeichnis
INHALT Inhalt Gerätevorstellung Anordnung der Bauteile Mitgeliefertes Material Typen- und Leistungsübersicht Geeignete Innengeräte Technische Daten Standard-Inverter-Modelle MUZ-LN25/35/50/60VG Modelle mit Hyper-Heating-Technologie MUZ-LN25/35/50/60VGHZ Leistungskorrekturen Einfluss der Lufttemperaturen Einfluss der Verdichter-Betriebsfrequenz Schalldaten Schalldruckpegel Schalldiagramme Maße und Abstände Abmessungen Installationsabstände Kältetechnischer Anschluss Kältemittel und Rohrleitungen Kältekreislaufdiagramme Elektrischer Anschluss Ausführung der Elektroleitungen... -
Seite 5: Gerätevorstellung

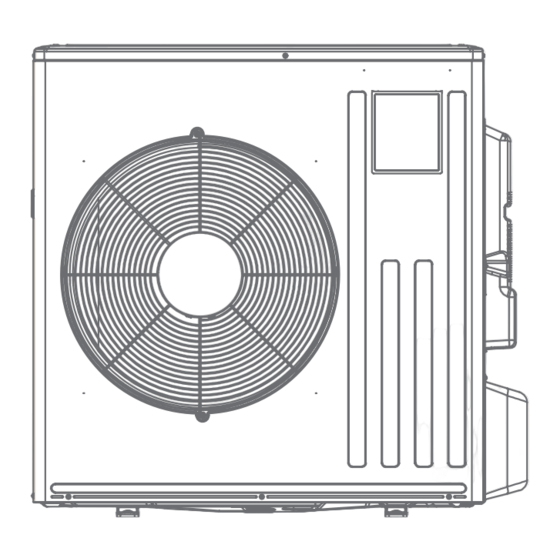

GERäTEVORSTELLUNG Gerätevorstellung Singlesplit-Inverter Außengeräte zum Anschluss an Diamond-Innengeräte MSZ-LN, ErP-konform, zum Kühlen und Heizen, Energieeffizienzklasse A++(+), auch mit Hyper-Heating-Technologie: Modelle VGHZ Anordnung der Bauteile MUZ-LN25VG MUZ-LN25VGHZ MUZ-LN35VG MUZ-LN35VGHZ Lufteintritt: von hinten und seitlich Kältetechnische Rohrleitungen zum Innengerät Luftaustritt: nach vorne Kondensatschlauch vom Innengerät Bohrung für Kondensataustritt (im Geräteboden) -
Seite 6: Typen- Und Leistungsübersicht
GERäTEVORSTELLUNG Typen- und Leistungsübersicht In Kombination mit jeweils einem Diamond-Innengerät MSZ-LN VG der gleichen Leistungsklasse: Modellkombinationen Kühlleistung Heizleistung Energieeffizienzklasse [kW] [kW] Kühlen/Heizen Standard-Inverter-Modelle MUZ-LN25VG 2,5 (1,0 – 3,5) 3,2 (0,8 – 5,4) A+++/A+++ MUZ-LN35VG 3,5 (0,8 – 4,0) 4,0 (1,0 – 6,3) A+++/A+++ MUZ-LN50VG 5,0 (1,0 –... -
Seite 7: Technische Daten
TEcHNIScHE DATEN Technische Daten Standard-Inverter-Modelle MUZ-LN25/35/50/60VG Außengerätemodell, Standard-Inverter MUZ-LN25VG MUZ-LN35VG MUZ-LN50VG MUZ-LN60VG Innengerätemodell MSZ-LN25VG R/V/W/B MSZ-LN35VG R/V/W/B MSZ-LN50VG R/V/W/B MSZ-LN35VG R/V/W/B Nennkühlleistung Q (min. – max.) [kW] 2,5 (1,0 – 3,5) 3,5 (0,8 – 4,0) 5,0 (1,0 – 6,0) 6,1 (1,4 – 6,9) Nennheizleistung Q (min. -
Seite 8: Modelle Mit Hyper-Heating-Technologie Muz-Ln25/35/50/60Vghz
TEcHNIScHE DATEN Modelle mit Hyper-Heating-Technologie MUZ-LN25/35/50/60VGHZ Außengerätemodell mit Hyper-Heating-Technologie MUZ-LN25VGHZ MUZ-LN35VGHZ MUZ-LN50VGHZ Innengerätemodell MSZ-LN25VG R/V/W/B MSZ-LN35VG R/V/W/B MSZ-LN50VG R/V/W/B Nennkühlleistung Q (min. – max.) [kW] 2,5 (0,8 – 3,5) 3,5 (0,8 – 4,0) 5,0 (1,0 – 6,0) Nennheizleistung Q (min. – max.) [kW] 3,2 (1,0 –... -
Seite 9: Leistungskorrekturen
LEISTUNGSKORREKTUREN Leistungskorrekturen Einfluss der Lufttemperaturen Die folgenden Kurven beschreiben die Einflüsse der Raum- und Außenlufttemperaturen auf die kältetechnischen Leistungen und die elektrischen Leistungsaufnahmen. Kühlleistung (bei Nennbetriebsfrequenz) 10,4 11,4 10,5 Außentemperatur [°C Leistungsaufnahme Kühlbetrieb (bei Nennbetriebsfrequenz) Außentemperatur [°C Leistungsaufnahme Heizbetrieb Heizleistung (bei Nennbetriebsfrequenz) (bei Nennbetriebsfrequenz) 14,5... -
Seite 10: Einfluss Der Verdichter-Betriebsfrequenz
LEISTUNGSKORREKTUREN Einfluss der Verdichter-Betriebsfrequenz Die folgenden Kurven beschreiben den Einfluss der Verdichter-Betriebsfrequenz auf die kältetechnischen Leistungen und die elek- trischen Leistungsaufnahmen. MUZ-LN25VG MUZ-LN25VG Korrektur der el. Leistungs- Korrektur der el. Leistungs- Korrektur der Kühlleistung aufnahme im Kühlbetrieb Korrektur der Heizleistung aufnahme im Heizbetrieb Verdichter-Betriebsfrequenz [Hz] Verdichter-Betriebsfrequenz [Hz]... - Seite 11 LEISTUNGSKORREKTUREN MUZ-LN25VGHZ MUZ-LN25VGHZ Korrektur der el. Leistungs- Korrektur der el. Leistungs- Korrektur der Kühlleistung aufnahme im Kühlbetrieb Korrektur der Heizleistung aufnahme im Heizbetrieb Verdichter-Betriebsfrequenz [Hz] Verdichter-Betriebsfrequenz [Hz] Verdichter-Betriebsfrequenz [Hz] Verdichter-Betriebsfrequenz [Hz] MUZ-LN35VGHZ MUZ-LN35VGHZ Korrektur der el. Leistungs- Korrektur der el. Leistungs- Korrektur der Kühlleistung aufnahme im Kühlbetrieb Korrektur der Heizleistung...
-
Seite 12: Schalldaten
ScHALLDATEN Schalldaten Schalldruckpegel Schalldiagramme Betriebsart MUZ-LN25VG Betriebs- Schalldruck Linie [dB(A)] Außengerät Kühlbetrieb Heizbetrieb Kühlen MUZ-LN25VG [dB(A)] Heizen MUZ-LN35VG [dB(A)] MUZ-LN50VG [dB(A)] MUZ-LN60VG [dB(A)] MUZ-LN25VGHZ [dB(A)] MUZ-LN35VGHZ [dB(A)] NC-70 MUZ-LN50VGHZ [dB(A)] NC-60 Messbedingungen Schalldruckpegel gemessen 1 m vor dem Gerät Kühlbetrieb: 35 °C NC-50 Heizbetrieb: 7 °C / 6 °C... - Seite 13 ScHALLDATEN MUZ-LN60VG MUZ-LN25VGHZ Betriebs- Schalldruck Linie Betriebs- Schalldruck Linie [dB(A)] [dB(A)] Kühlen Kühlen Heizen Heizen NC-70 NC-70 NC-60 NC-60 NC-50 NC-50 NC-40 NC-40 NC-30 NC-30 Untere Untere Hörschwelle Hörschwelle NC-20 NC-20 im Dauerbetrieb im Dauerbetrieb 1000 2000 4000 8000 1000 2000 4000 8000...
-
Seite 14: Maße Und Abstände
MASSE UND ABSTäNDE Maße und Abstände Abmessungen Ø33,0 Bohrung für Kondensataustritt (im Geräteboden) MUZ-LN25VG MUZ-LN35VG Lufteintritt MUZ-LN25VGHZ MUZ-LN35VGHZ Luft- eintritt Luftaustritt 2 Ovalbohrungen 10×21 22,3 Schaltkastenabdeckung 17,7 Tragegriff Absperrventil Flüssigkeitsleitung Ø6,0 (Verschraubung 1/4") Abstand der Ankerschrauben Absperrventil Gasleitung 302,5 Füll- und Prüfventil Ø10,0 (Verschraubung 3/8") 170,5 Alle Maße in mm. -
Seite 15: Installationsabstände
MASSE UND ABSTäNDE MUZ-LN60VG 417,5 Ø42,0 Bohrung für Kondensataustritt (im Geräteboden) MUZ-LN50VGHZ Lufteintritt Luft- eintritt Luftaustritt 2 Ovalbohrungen 10×21 Schaltkastenabdeckung Absperrventil Flüssigkeitsleitung Ø6,0 (Verschraubung 1/4") Absperrventil Gasleitung Ø12,0 (Verschraubung 1/2") Alle Maße in mm. Installationsabstände MUZ-LN25VG MUZ-LN60VG MUZ-LN35VG MUZ-LN50VGHZ MUZ-LN50VG MUZ-LN25VGHZ MUZ-LN35VGHZ Installationsabstände... -
Seite 16: Kältetechnischer Anschluss
KäLTETEcHNIScHER ANScHLUSS Kältetechnischer Anschluss Kältemittel und Rohrleitungen 6.1.1 Leitungslänge, Höhendifferenz und Anschlussmaße Modell- Leitungslänge Höhendifferenz zwischen den Leitungsaußendurchmesser kombinationen (ein Weg) Geräten Da [mm] L [m] H [m] *1 Gasleitung Flüssigkeits- leitung MSZ/MUZ-LN25VG(HZ) Ø10,0 Ø6,0 MSZ/MUZ-LN35VG(HZ) Ø10,0 Ø6,0 MSZ/MUZ-LN50VG(HZ) Ø10,0 Ø6,0 MSZ/MUZ-LN60VG Ø12,0... -
Seite 17: Kältekreislaufdiagramme
KäLTETEcHNIScHER ANScHLUSS Kältekreislaufdiagramme MUZ-LN25VG(HZ) MUZ-LN35VG(HZ) Kältemittelleitungen Ø10,0 mit Wärmedämmung 4-Wege-Ventil Kältemittelleitungen Ø10,0 4-Wege-Ventil mit Wärmedämmung Wärme- Muffler tauscher- Wärme- Muffler temperatur- tauscher- fühler RT68 Absperrventil temperatur- fühler RT68 Absperrventil Muffler Wärme- Verschraubung Muffler tauscher Heißgas- Wärme- Verschraubung temperatur- tauscher Heißgas- fühler RT62 temperatur- fühler RT62... - Seite 18 KäLTETEcHNIScHER ANScHLUSS MUZ-LN50VGHZ Kältemittelleitungen Ø10,0 4-Wege-Ventil mit Wärmedämmung Absperr- ventil Verschraubung Wärme- Wärme- Abtau- Heißgas- tauscher- tauscher temperatur- temperatur- temperatur- fühler fühler RT62 fühler RT68 RT61 Außenluft- temperatur- fühler RT65 Verdichter Expansions- Verschraubung ventil Filter Filter #100 Muffler #100 4-Wege-Ventil-Antrieb Heizen EIN Absperr- Kapillarrohr...
-
Seite 19: Elektrischer Anschluss
ELEKTRIScHER ANScHLUSS Elektrischer Anschluss Singlesplit-Außengeräte MUZ-LN können nur an Innengeräte MSZ-LN angeschlossen und mit diesen betrieben werden. Betriebsspannung und Steuersignale werden durch Signalleitungen S1, S2 und S3 übertragen. Ausführung der Elektroleitungen (1) Die Größe der Elektroleitungen muss den jeweiligen örtlichen und nationalen gesetzlichen Vorschriften entsprechen. (2) Als Elektroleitung für die Stromversorgung und die Verbindung von Innen- und Außengeräten muss mindestens eine polychloro- pren-beschichtete, flexible Leitung (entsprechend 60245 IEc 57) verwendet werden. -
Seite 20: Schaltungsdiagramme
ELEKTRIScHER ANScHLUSS Schaltungsdiagramme MUZ-LN25VG INVERTERPLATINE MUZ-LN35VG LEISTUNGS- SCHALTER ~/N 230V 50Hz SPANNUNGS- VERSORGUNG INVERTERPLATINE LEISTUNGS- SCHALTER ~/N 230V 50Hz SPANNUNGS- VERSORGUNG MUZ-LN50VG INVERTERPLATINE LEISTUNGS- SCHALTER ~/N 230V 50Hz SPANNUNGS- VERSORGUNG Symbol Bedeutung Symbol Bedeutung Symbol Bedeutung INVERTERPLATINE CN61 Stecker Drosselspule RT64 Kühlrippentemperaturfühler (Inverter) LEISTUNGS-... - Seite 21 ELEKTRIScHER ANScHLUSS MUZ-LN60VG LEISTUNGS- SCHALTER INVERTERPLATINE Symbol Bedeutung Symbol Bedeutung Symbol Bedeutung Symbol Bedeutung CB1, CB2, CB3 Glättkondensatoren Drosselspule RT61 Abtautemperaturfühler T801 Transformator DB41A, DB41B Diodenmodule Leuchtdiode RT62 Heißgastemperaturfühler X64, X65, Hilfsrelais D3A, D3B Dioden LEV-Antrieb RT64 Kühlrippentemperaturfühler (Inverter) F601 Sicherung (T3.15 AL250V) MC Verdichtermotor X601, X602...
- Seite 22 ELEKTRIScHER ANScHLUSS MUZ-LN25VGHZ INVERTERPLATINE LEISTUNGS- SCHALTER ~/N 230V 50Hz SPANNUNGS- VERSORGUNG INVERTERPLATINE LEISTUNGS- SCHALTER ~/N 230V 50Hz SPANNUNGS- VERSORGUNG MUZ-LN35VGHZ INVERTERPLATINE LEISTUNGS- SCHALTER ~/N 230V 50Hz SPANNUNGS- VERSORGUNG Symbol Bedeutung Symbol Bedeutung Symbol Bedeutung INVERTERPLATINE CN61 Stecker Drosselspule RT65 Außenlufttemperaturfühler LEISTUNGS- SCHALTER ~/N 230V 50Hz...
- Seite 23 ELEKTRIScHER ANScHLUSS MUZ-LN60VG LEISTUNGS- SCHALTER INVERTERPLATINE Symbol Bedeutung Symbol Bedeutung Symbol Bedeutung Symbol Bedeutung CB1, CB2, CB3 Glättkondensatoren IC700, Leistungs-Schaltkreise Q3A, Schaltleistungstransistoren TB1, TB2 Klemmenleisten IC932 DB41A, DB41B Diodenmodule Drosselspule RT61 Abtautemperaturfühler T801 Transformator D3A, D3B Dioden Leuchtdiode RT62 Heißgastemperaturfühler X64, X65, Hilfsrelais F601...
-
Seite 24: Zubehör
ZUBEHöR Zubehör Luftleitblech Das Luftleitblech wird direkt auf das Luftauslassgitter des Außengerätes mon- tiert und lenkt den austretenden Luftstrom durch die Lamellen nach oben oder seitwärts nach links oder rechts ab. So wird z.B. die Belästigung von Personen durch den austretenden Luftstrom vermieden, wenn das Außengerät über einer Eingangstür oder in Einkaufspassagen installiert wird. - Seite 25 Ohne vorherige ausdrückliche schriftliche Genehmigung der Mitsubishi Electric Europe B.V. dürfen keine Auszüge dieses Handbuchs vervielfältigt, in einem Informationssystem gespeichert oder weiter übertragen werden. Die Mitsubishi Electric Europe B.V. behält sich vor, jederzeit technische Än- derungen der beschriebenen Geräte ohne besondere Hinweise in dieses Handbuch aufzunehmen.
- Seite 26 Version 1/2017 (Stand: 08/2017) © Mitsubishi Electric Europe B.V. – German Branch...
