ALLGEMEINES
Der LAKE PEOPLE ESRC V52 ist ein Sample-
Rate Converter höchster Qualität auf einer Euro-
karte.
Er konvertiert ein digitales Audiosignal relativ zu
einem eigenen oder externen Takt im Verhältnis
1:2 bis 2:1. Die Taktrate soll zwischen 28 kHz und
56 kHz liegen.
Im Gerät kommt der eigens für diesen Zweck ent-
wickelte DSP AD-1890 von Analog Devices zum
Einsatz. Seine interne Taktrate liegt über 3 GHz.
Die Wortbreite am Eingang darf bis 20 Bit betra-
gen, das Ausgangs-Signal ist 24 Bit lang.
Der ESRC V52 ist voll varispeedfähig !!
Der Audiofrequenzgang des digitalen Signals wird
beim Downsamplen automatisch an die jeweilige
Ausgangs-Taktrate angepasst.
Die Takterzeugung erfolgt entweder über die
EUCG V51 Karte oder alternativ über eine von
drei auf die Karte steckbaren Plug-in´s mit einem
internen Generator, einem AES/EBU-Sync Inter-
face oder einem Wordclock-Sync Interface.
Der digitale Ein- und Ausgang liegt im AES-id
Format vor. Die Channel-Status-Bits können auf
der Platine durch DIP-Schalter eingestellt werden.
Zur Stromversorgung der Karte ist lediglich eine
Spannung erforderlich.
DIE STROMVERSORGUNG
Die Spannungsversorgung des ESRC V52 erfolgt
über die Pins 30 a+c für eine DC Eingangsspan-
nung zwischen 8 und 35 Volt oder über die Pins
31 a+c für eine DC Eingangsspannung von 5 Volt.
Die zugehörige Masse wird über die Pins 29 a+c
und 32 a+c angeschlossen.
Achtung:
Bitte beachten Sie beim Anschluss der Betriebs-
spannung, dass Verpolungen oder Spannungen
über 6,5 Volt am 5 Volt Eingang (Pins 31 a+c)
bzw. 40 Volt am 8-35 Volt Eingang (Pins 30 a+c)
zur Zerstörung des Gerätes führen können. Die
Stromaufnahme des ESRC V52 ist abhängig von
der Betriebsspannung. Der Leistungsbedarf der
Karte liegt bei ca. 2 Watt

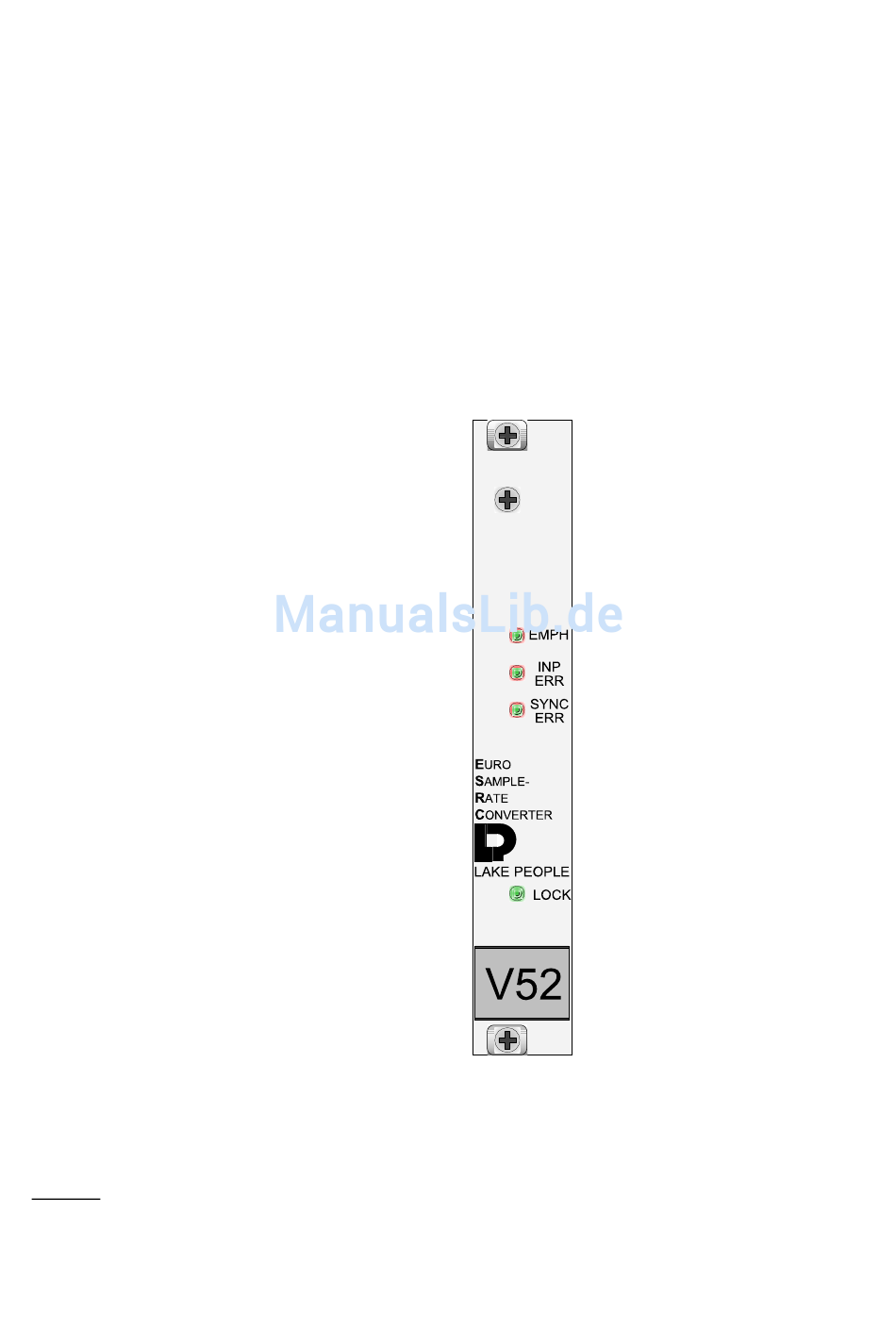

DIE BEDIENELEMENTE UND
ANZEIGEN
EMPH LED
Die Emphasis-LED leuchtet, wenn
das entsprechende Flag im digitalen
Eingangssignal empfangen wird. Das
Signal wird zwar korrekt gewandelt,
jedoch muss das Flag im digitaler
Ausgang über die DIP-Schalter auf
der Platine manuell gesetzt werden!
INP ERROR LED
Die Input-Error LED leuchtet, wenn
kein Signal oder ein fehlerhaftes
Signal am Eingang des ESRC V52
anliegt. Im korrekten Betrieb ist sie
dunkel.
SYNC ERR LED
Die Sync-Error LED leuchtet, wenn
kein oder ein fehlerhaftes Sync-
Signal anliegt. Im korrekten Betrieb
ist sie dunkel.
LOCK-LED
Die Lock LED zeigt einen korrekten
Synchronisationstakt und einen
Reset an.
DER DIGITALE EINGANG
abgeschlossenen
