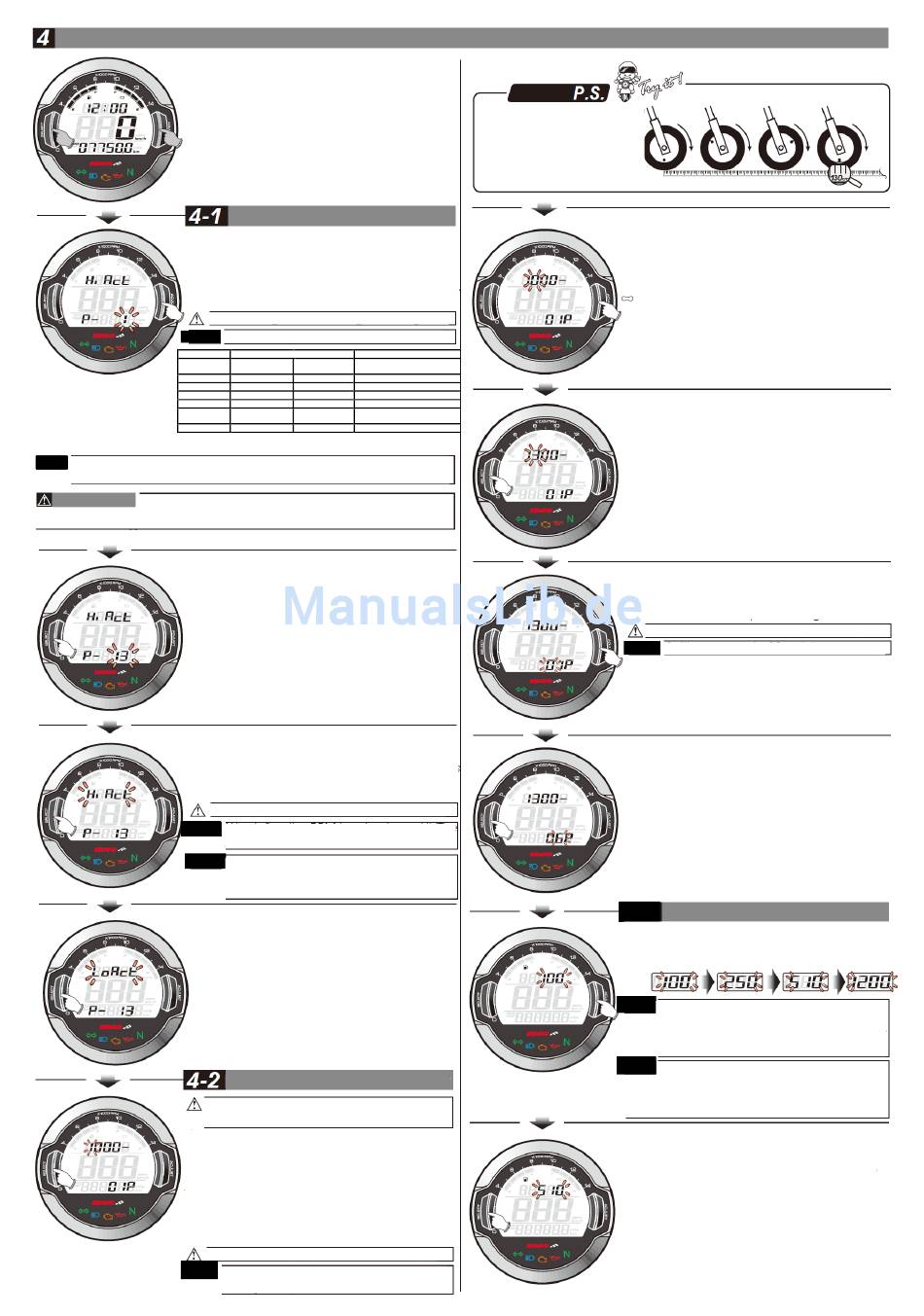

Eintritt in den Einstellungsbildschirm
●
Drücken Sie am Hauptbildschirm die
Wahltaste und die Einstelltaste 3 Sekunden
lang, um zum Einstellungsbildschirm zu
gelangen.
●Beispiel: Sie wollen Den Drehzahlsignaldraht an das
Gebersignal anschließen und es gibt 13 Schwungradsignale
pro Umdrehung.
●Drücken Sie die Einstelltaste, um die Einstellung zu ändern.
●Beispiel: Die Einstellung des Stromeingangssignals ist nun 1.
Nun blinkt die Stelle, die eingestellt wird!
Hinweis
Einstellungswert Zweitakt-Einstellung Viertakt-Einstellung
0,5
1
2
3
4
5
6
Für die meisten Einspritzmodelle kann der Einstellungswert 6 überschreiten, wenn die
Hinweis
Drehzahlanschlussmethode B gewählt wird, und er hängt ab von der Anzahl der Vorsprünge am
Schwungrad.
ACHTUNG!
Die meisten Viertakt-Motorräder mit nur einem Kolben zünden alle
360 Grad einmal, weshalb die Einstellung die gleiche wie für Zweitakt-Motorräder und
Motoren mit einem Kolben sein sollte.
●
Drücken Sie die Wahltaste einmal, um zum
Einstellen des Eingangsimpulses zu gehen.
●
Beispiel: Die Einstellungsnummer für das
Drehzahleingangssignal kann von 1 bis 13
geändert werden.
●Beispiel: Die Einstellung soll auf Hi (hoch) geändert
werden.
(Der negative Signalimpuls.)
●Drücken Sie die Einstelltaste, um die einzustellende
Wellenform zu wählen.
●Beispiel: Die Stromeinstellung ist nun Hi (hoch).
Nun blinkt die Impulseinstellung!
Hinweis
Hinweis
●
Drücken Sie nach der Einstellung die
Wahltaste noch einmal, um zum Einstellen
des Ausgleichs des Reifenumfangs zu gehen.
●
Beispiel: Änderung der Einstellung des
Eingangsimpulses von Hi (hoch) zu Lo
(niedrig).
Bitte ändern Sie diesen Einstellungswert, wenn Sie
die Reifengröße ändern.
●Beispiel: Der neue Reifenumfang ist 130 cm.
Berechnung erfolgt nach der folgenden Formel.
●Neuer Reifenumfang (130 cm) ÷
Originalreifenumfang (125 cm) x 100 % =
Einstellungswert (104 %).
●Halten Sie die Wahltaste gedrückt, bis der
gewünschte digitale Wert angezeigt wird.
●
Beispiel: Die ursprüngliche Einstellung ist 1000.
Der eingestellte Digitalwert blinkt nun!
Hinweis
Einstellung des Drehzal-Eingangssignals
Einstellbereich: 0,5, 1 bis 24
Umdrehungen pro Funken
2 Umdrehungssignale pro 1
1 Kolben
1 Kolben
2 Kolben
1 Umdrehungssignal pro 1 Funken.
2 Kolben
4 Kolben
1 Umdrehungssignal pro 2 Funken.
3 Kolben
6 Kolben
1 Umdrehungssignal pro 3 Funken.
4 Kolben
8 Kolben
1 Umdrehungssignal pro 4 Funken.
2 Umdrehungssignale pro 10
10 Kolben
6 Kolben
12 Kolben
1 Umdrehungssignal pro 6 Funken.
Der Drehzahleingangsimpuls wird als Hi (positiver
Impuls) bzw. Lo (negativer Impuls) definiert.
Wenn die Drehzahlanzeige auf dem Instrument
nicht korrekt oder gestört ist, so wählen Sie eine
andere Einstellung und versuchen Sie es erneut.
Einstellung für Ausgleich des Reifenumfangs
Einstellbereich: 300 bis 2500
Einstellungseinheit: Schritte von 1 %
●
Sie können den Wert als den
Startpunkt und den Endpunkt
definieren, um den Radumfang
mit einem Maßband zu
messen.
Funken.
Funken.
●
Drücken Sie dann die Einstelltaste, um den
einzustellenden Wert zu ändern.
●
Drücken Sie nach der Einstellung die
Wahltaste noch einmal, um zur
Sensorpunkteinstellung zu gehen.
●
Beispiel: Die Einstellung des Reifenumfangs
kann von 1000 mm bis 1300 mm geändert
werden.
●Beispiel: Der Sensorpunkt soll auf 06P eingestellt werden.
●Drücken Sie die Einstelltaste, um die Einstellung zu ändern.
●Beispiel: Die neue Einstellung des Sensorpunkts ist 01P.
Nun blinkt die Einstellung des Sensorpunkts!
Hinweis
Einstellbereich: 1 bis 20 Punkte
●
Drücken Sie nach der Einstellung die Wahltaste
noch einmal, um zum Einstellen des
Kraftstoffwiderstands zu gehen.
●
Beispiel: Die Einstellung des Sensorpunkts kann
von 01P bis 06P geändert werden.
4-3
Einstellen des Widerstands der Tankanzeige
●Beispiel: Die Tankanzeige muss auf 510 Ω eingestellt
werden.
●Drücken Sie die Einstelltaste, um den einzustellenden Wert
zu wählen.
Hinweis
Einstellbereich für den Widerstand der Tankanzeige:
100 Ω, 250 Ω, 510 Ω, 1200 Ω
Wenn Sie die Kraftstoffverdrahtung nicht installieren,
wird Kraftstoff nicht angezeigt.
Hinweis
Wenn die Einstellung für den Kraftstoffwiderstand
geändert wird, wird die verbleibende Entfernung auf 0
zurückgesetzt und der Lernprozess muss erneut gestartet
werden. Beziehen Sie sich für den Lernprozess bitte auf die
Bedienungsanleitung von 3 bis 5.
●
Drücken Sie nach der Einstellung die
Wahltaste noch einmal, um zum Stellen der
Uhr zu gehen.
●
Beispiel: Die Einstellung des
Kraftstoffwiderstands wird von 100 zu 510
geändert.
wh642bb03b-P4-3
