Oslo 19mm
Sehr geehrter Kunde,
lesen Sie diese Anleitung vor dem Aufbau bitte vollständig
durch. Bei Unklarheiten wenden Sie sich bitte vor dem
Aufbau an Ihren Verkäufer.
Falls Sie Ersatzteile benötigen, verwenden Sie bitte die
Teileliste dieser Aufbauanleitung und tragen Sie in dieser
bitte unbedingt folgende Garantienummer ein, bevor Sie diese
Liste Ihrem Fachberater zur Bearbeitung aushändigen.
Wichtig:
Im Falle einer Reklamation, möchten wir Sie bitten
Ihrem BAUHAUS die Garantienummer Ihres
Hauses mitzuteilen:
Garantienummer
Werkskontrolle durch:________________________
Außerdem:
Bestimmte holzhandwerkliche Fertigkeiten sind für den Aufbau
erforderlich. Gerne empfehlen wir Ihnen auch ein professionelles
Aufbauteam.
Berücksichtigen Sie die allgemeinen sowie die örtlichen Bauvor-
schriften und halten Sie die vorgeschriebenen Fundamente und
Befestigungen ein!
Diese sind nicht im Lieferumfang enthalten.
Wanddbohlen
Sockelmaß
Außenmaß Wände
Dachfläche
Firsthöhe
Türblattmaß
Gewicht
alle Angaben circa.
Blockbohlenhaus Lillevilla 128-0 19mm , Aufbauanleitung – 22.11.2012 Seite 1
19 mm x 112 mm
2100 mm x 2100 mm
2200 mm x 2200 mm
9,7 m²
2260 mm
1200 mm B/1700 mm H
440 kg
Blockbohlenhaus mit 19mm
Wandstärke
Sockelmaß 2100 mm x 2100 mm
Sockelmaß 2100 mm x 2100 mm

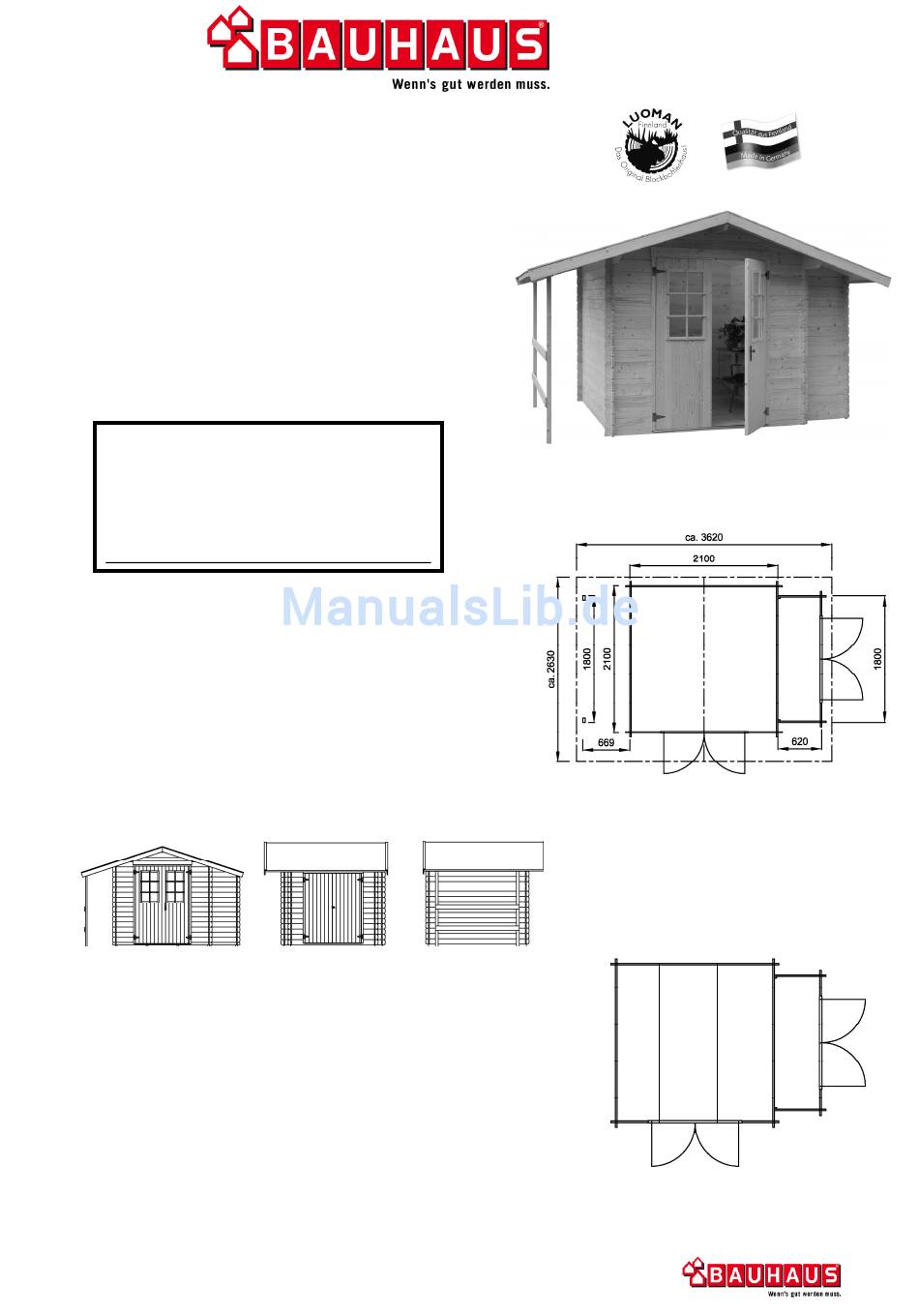

Grundriss und Fundamentplan
(6 Fundamenthölzer)
Fundamenthölzer 1-4 = 36 x 60 x 2100mm
Fundamenthölzer 5-6 = 36 x 60 x 1800mm
1
2
3
4+5
6
