2.4 Einstellen des Pegels

Mit dem 12-stufigen Drehschalter GAIN lässt sich die
Verstärkung in 5 dB Schritten zwischen 3 dB und 58 dB
einstellen.
Mit dem Drehregler TRIM können anschließend stufenlose
Feineinstellungen der Verstärkung im Bereich von -3 dB
bis +5 dB vorgenommen werden.

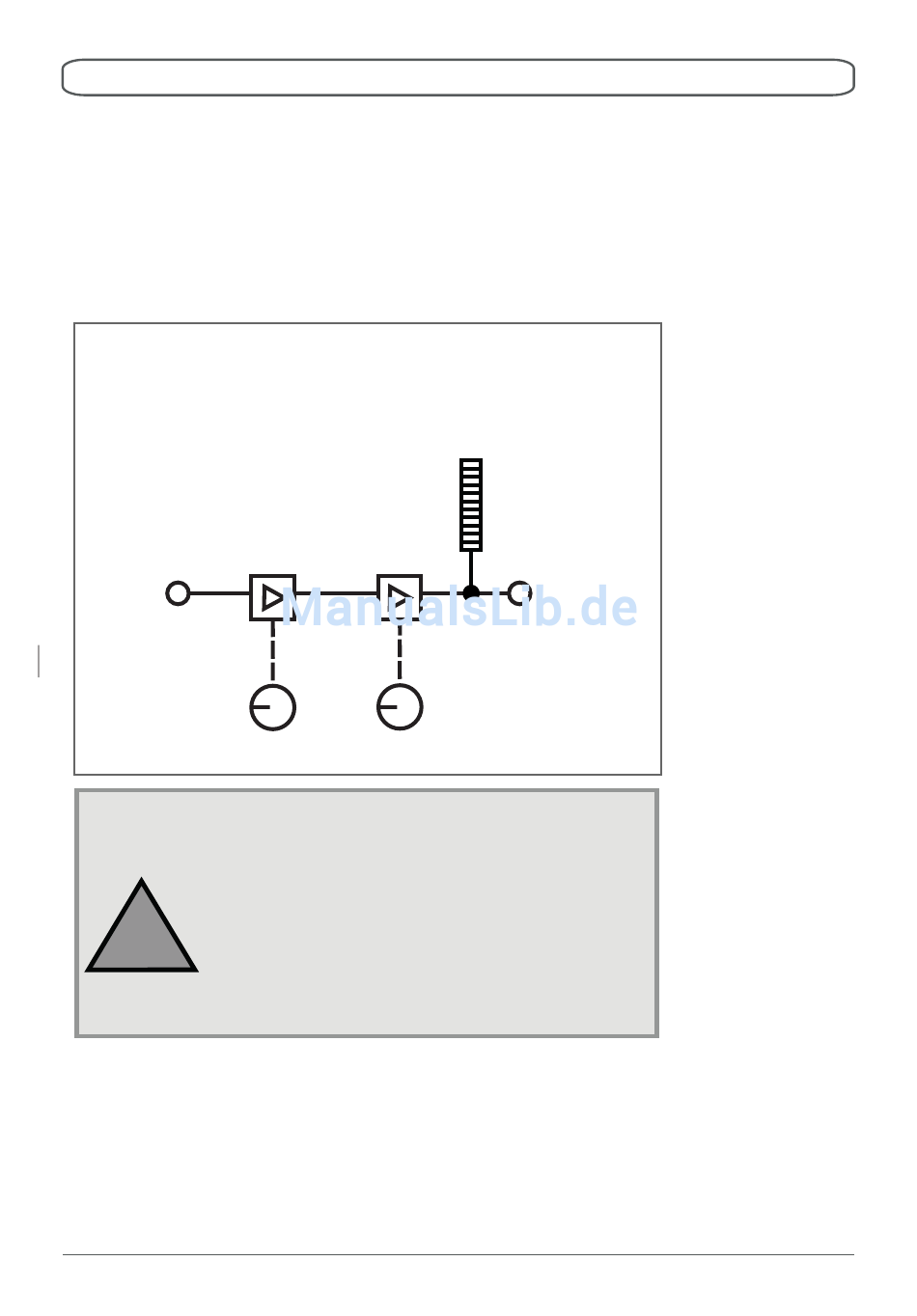

Blockschaltbild von Verstärkerstufen
MIC IN
14
!
2 Erste Schritte
und LED-Aussteuerungsanzeige
GAIN
Vorsicht!
Durch eine zu hoch eingestellte
Verstärkung besteht die Gefahr, dass die
am AP 1 angeschlossenen nachfolgenden
Geräte zerstört werden.
Stellen Sie deshalb immer zuerst den
Drehschalter GAIN auf 3 dB und den
Drehregler TRIM auf 0 dB.
LED-
Aussteuerungsanzeige
LINE OUT
TRIM
2.4 Einstellen des Pegels
