Microtech Gefell AP 1 Handbuch Zu Garantie Und Rechtlichen Hinweisen
Microphone amp
Inhaltszusammenfassung für Microtech Gefell AP 1

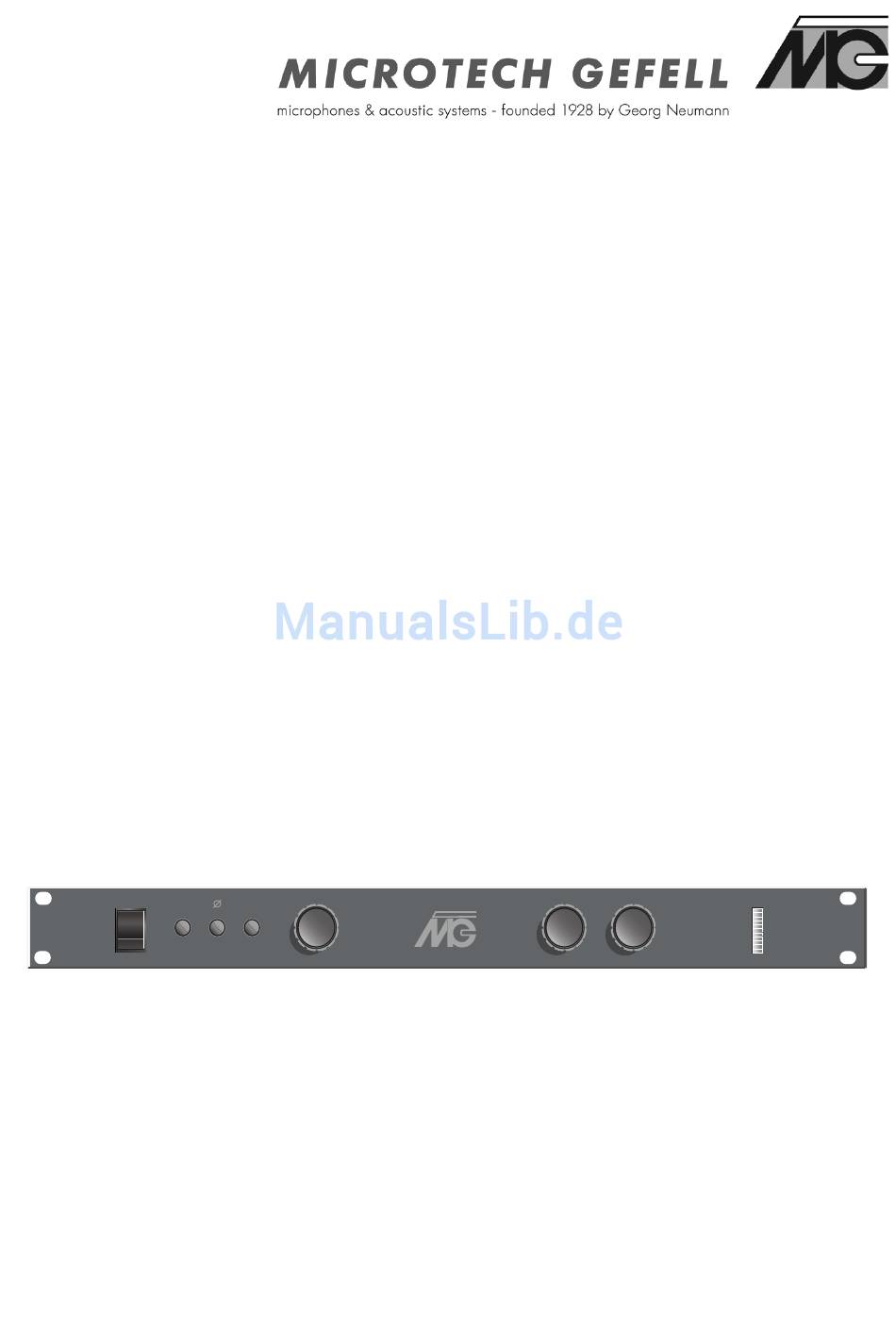

- Seite 1 Microphone Amp Modell: AP 1 Handbuch LC FREQ GAIN TRIM 3 dB 58 HZ 180 -3 dB +5 Ausgabedatum: 14.02.2012...
- Seite 2 Anschrift: Microtech Gefell GmbH Georg-Neumann-Platz 07926 Gefell Germany Telefon: +49 (0) 36649-882-0 Fax: +49 (0) 36649-882-11 Internet: www.microtechgefell.de E-Mail: info@microtechgefell.de...
-
Seite 4: Bedienelemente
8. Phantomspeisungstaste: Schalter für P48-Phantomspeisung Rückseite 11 12 MIC IN LINE OUT PUSH AC IN MICROTECH GEFELL GMBH 115/230V MICROPHONE AMP AP 1 SERIAL-NO. 9. Mikrofon-Eingang: für Mikrofone mit XLR3M-Steckverbinder Line-Ausgänge: für Geräte mit XLR3F-Steckverbinder und Line-Eingangspegel; elektronisch symmetriert 11. Netzanschlussbuchse: Spannungsversorgungsanschluss 12. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Informationen Zu dieser Anleitung............6 Gefahren- und Hinweiszeichen........6 Allgemeine Sicherheitshinweise.........7 1.3.1 Verwendungszweck..........7 1.3.2 Unbefugte Personen.........7 1.3.3 Bestimmungsgemäßer Gebrauch....7 Lieferumfang..............8 Technische Daten............9 Erste Schritte Aufstellen des Gerätes..........11 Rackeinbau..............11 Anschließen des Gerätes...........12 Einstellen des Pegels..........14 2.5 Einstellen des Hochpassfilters........16 Umkehren der Phase..........16 Abbau des Gerätes.............17 Individuelle Einstellungen Einstellen der LED-Aussteuerungsanzeige.....18 3.1.1... -
Seite 6: Allgemeine Informationen
Allgemeine Informationen 1.1 Zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig vor dem ersten Gebrauch, um Verletzungen oder Sachschäden zu vermeiden. Bewahren Sie die Anleitung für eventuelle spätere Fragen während der gesamten Lebensdauer des Produktes an einem geeigneten Ort auf. Geben Sie die Anleitung jedem Benutzer oder einem nachfolgenden Besitzer weiter, um einen dauerhaft sicheren Gebrauch des Produktes zu... -
Seite 7: Allgemeine Sicherheitshinweise
1.3 Allgemeine Sicherheitshinweise 1.3.1 Verwendungszweck • Der AP 1 ist ein Verstärker und ausschließlich zur Verstärkung von Mikrofonsignalen geeignet. Das Gerät ist nur zur Verwendung in trockenen und geschlossenen Räumen konzipiert. 1.3.2 Unbefugte Personen • Dieses Gerät darf nicht von Kindern und Personen, deren physische, sensorische oder geistige Fähigkeiten eingeschränkt sind oder die... -
Seite 8: Lieferumfang
• Stellen Sie das Gerät so auf, dass keine Gefahr durch Herunterfallen besteht. 1.4 Lieferumfang Im Lieferumfang sind folgende Elemente enthalten: • Microphone Amp AP 1 • Anschlusskabel • Handbuch Vergewissern Sie sich, dass alle Teile in einem einwandfreien Zustand sind, und wenden Sie sich bei Beanstandungen gegebenenfalls an die Microtech Gefell GmbH. -
Seite 9: Technische Daten
1.5 Technische Daten Übertragungsbereich: 20 Hz bis 50000 Hz (+/- 1dB) Rauschpegel, A-bewertet: -127 dBu (R = 200 Ohm) Klirrfaktor: < 0,01 % Minimale Verstärkung: 0 dB Maximale Verstärkung: 63 dB Mikrofon-Eingang: XLR3F Maximaler-Eingangspegel: 20 dBu Eingangswiderstand: 5 kOhm Eingangssymmetrie: >60 dB Mikrofonspeisung: P48 nach IEC 61938;... - Seite 10 1 Allgemeine Informationen 1.5 Technische Daten...
-
Seite 11: Erste Schritte
Orten mit direkter Sonneneinstrahlung oder in der Nähe von Heizkörpern auf. 1. Stellen Sie den AP 1 in gut temperierten, trockenen Räumen, mit einem festen, ebenen Untergrund auf. 2. Sichern Sie den AP 1 vor dem Herunterfallen. -
Seite 12: Anschließen Des Gerätes
2. Schließen Sie ein Aufnahmegerät oder ein anderes Gerät mit Line-Eingängen (z.B. AD-Umsetzer) am Ausgang LINE OUT 1 oder LINE OUT 2 des AP 1 an. 3. Verbinden Sie das Netzanschlusskabel mit dem Netzanschluss AC IN des AP 1 und anschließend mit der Netzsteckdose. - Seite 13 Drehschalter GAIN auf 3 dB und den Drehregler TRIM auf 0 dB, bevor Sie den AP 1 einschalten. 4. Schalten Sie zuerst den AP 1 mit dem Netzschalter ein (I) und anschließend die nachfolgend angeschlossenen Geräte. Die LED unterhalb des Netzschalters leuchtet weiß, wenn der AP 1 eingeschaltet ist.
-
Seite 14: Einstellen Des Pegels
GAIN TRIM Vorsicht! Durch eine zu hoch eingestellte Verstärkung besteht die Gefahr, dass die am AP 1 angeschlossenen nachfolgenden Geräte zerstört werden. Stellen Sie deshalb immer zuerst den Drehschalter GAIN auf 3 dB und den Drehregler TRIM auf 0 dB. - Seite 15 Leuchten die roten LED der Aussteuerungsanzeige, ist der AP 1 übersteuert und liefert verzerrte Signale an die Line-Ausgänge. Veringern Sie in diesem Fall die am AP 1 eingestellte Verstärkung. 2. Stellen Sie den Drehschalter GAIN so ein, dass GAIN das nachfolgende Gerät (Aufnahmegerät, AD- Umsetzer, etc.) optimal ausgesteuert ist.
-
Seite 16: Einstellen Des Hochpassfilters
AP 1 angeschlossenen Mikrofons gedreht werden, um Auslöschungen durch Phasendrehungen beim Zusammenmischen mehrerer Mikrofone zu vermeiden. • Drücken Sie die Phasenumkehrtaste ( ) an dem AP 1, von dessen Mikrofon die Polarität gedreht werden soll. Die Taste leuchtet weiß, wenn die Phasenumkehr eingeschaltet ist. -
Seite 17: Abbau Des Gerätes
2. Ziehen Sie das Netzanschlusskabel aus der Netzsteckdose und anschließend aus dem Netzanschluss AC IN des AP 1. 3. Ziehen Sie die am AP 1 angeschlossenen XLR3F Steckverbinder der nachfolgenden Geräte aus den Ausgängen LINE OUT 1 bzw. LINE OUT 2. -
Seite 18: Individuelle Einstellungen
Mit dem Jumper (JP 2) kann festgelegt werden, ab welchem Ausgangspegel die erste rote LED der Aussteuerungsanzeige leuchten soll. Der Jumper befindet sich im Inneren des AP 1. Dieser wird mit Hilfe eines TX 10 Schraubendrehers aufgeschraubt. Gefahr! Ein Stromschlag verursacht Herzrhythmusstörungen und führt im... -
Seite 19: Übersteuerung Bei 6 Dbu
Übersteuerung warnt. 3.1.4 Schließen des Gerätes 1. Schließen Sie den Gehäusedeckel wieder. 2. Drehen Sie die Schrauben (7 Stück) auf der oberen Seite des AP 1 sowie auf der Rückseite wieder ein. Das Gerät kann nun mit modifizierter LED-Aussteuerungsanzeige weiter verwendet werden. -
Seite 20: Einstellen Der Versorgungsspannung
Versorgungsspannung von 240 V ausgeliefert. Wenn das Gerät außerhalb von Deutschland eingesetzt wird, muss die landesübliche Versorgungsspannung beachtet, und die Einstellung der Spannungsversorgung des AP 1 gegebenenfalls verändert werden. Das hierfür benötige Sicherungsfach befindet sich auf der Rückseite des Gerätes über der Netzanschlussbuchse. -
Seite 21: Pflege Und Wartung
4 Pflege und Wartung 4.1 Reinigen des Gerätes Gefahr! Ein Stromschlag verursacht Herzrhythmusstörungen und führt im schlimmsten Fall zum Tod. Ziehen Sie deshalb den Netzstecker, bevor Sie das Gerät reinigen. Vorsicht! Um ein Zerkratzen oder Beschädigen des Gehäuses zu vermeiden, verwenden Sie keine scharfen Chemikalien und agressive oder scheuernde Reinigungsmittel. -
Seite 22: Fehlersuche/ -Behandlung
• Der Netzstecker ist nicht/ • Prüfen Sie, ob der nicht richtig eingesteckt. Netzstecker richtig in der AC IN Netzanschlussbuchse des AP 1 sowie in der Netzsteckdose eingesteckt ist. • Die landesübliche • Prüfen sie die Einstellung der Versorgungsspannung Versorgungsspannung des stimmt nicht mit der Gerätes. - Seite 23 Fehler: Der AP 1 empfängt kein/ kaum Mikrofon-Signal. mögliche Ursache Lösungsvorschlag • Der Mikrofonstecker ist nicht / • Prüfen Sie, ob der nicht richtig in der MIC IN- Mikrofonstecker richtig in Buchse eingesteckt, oder das der MIC IN Buchse des AP Mikrofonkabel ist defekt.
-
Seite 24: Garantie
Übergabe der Ware an die Spedition usw.). Mängel oder Beschädigungen, die auf schuldhafte oder unsachgemäße Behandlung oder unsachgemäßen Einbau oder die Nichteinhaltung der von der Microtech Gefell GmbH mitgeteilten Spezifikationen an Schnittstellen bzw. der technischen Bedingungen gem. der jeweiligem Bedienungsanleitung sowie Verwendung ungeeigneten Zubehörs oder Änderungen... -
Seite 25: Entsorgen Des Altgerätes
Entsorgen des Altgerätes Ihr Beitrag zum Umweltschutz: Um die Umwelt und die menschliche Gesundheit nicht zu gefährden, darf dieses Produkt nicht in den Hausmüll entsorgt werden. Es muss am Ende seiner Lebensdauer an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
