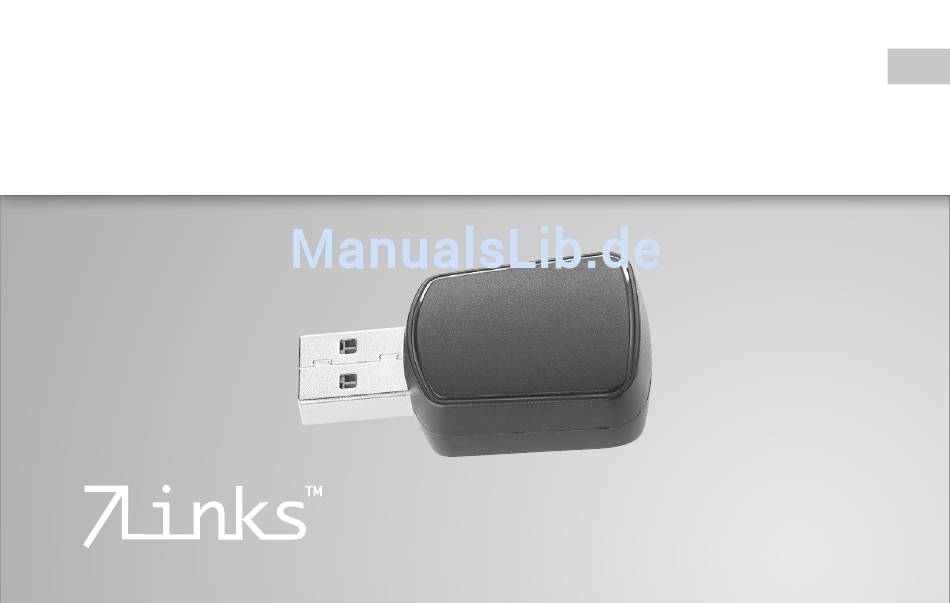

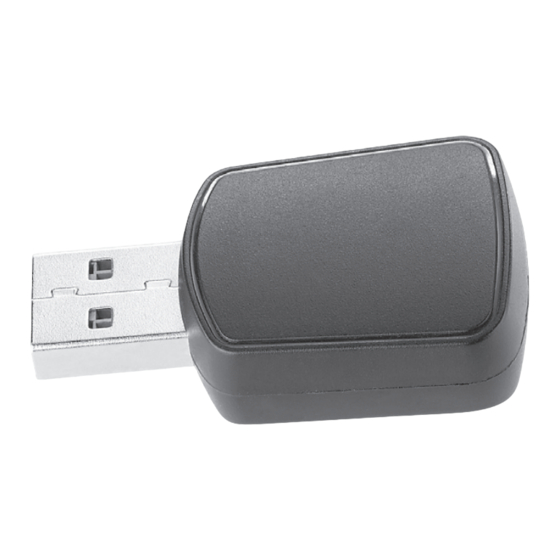

- Seite 1 Mini-WLAN-Stick WS-1200.ac mit bis zu 1200 Mbit/s (802.11ac), USB 3.0 Schnellstartanleitung NX-4274-675...
- Seite 2 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.7links.me Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Ihr neuer WLAN-Stick ................... 4 Lieferumfang ..........................4 Systemvoraussetzungen ......................5 Wichtige Hinweise zu Beginn................6 Sicherheitshinweise ........................6 Wichtige Hinweise zur Entsorgung ..................7 Konformitätserklärung ......................8 Produktdetails ....................... 9 Inbetriebnahme ....................10 Treiber installieren ........................10 Linux ............................19 Mit WLAN-AP verbinden ...................... -
Seite 4: Ihr Neuer Wlan-Stick
IHR NEUER WLAN-STICK Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieses WLAN-Sticks. Mit diesem WLAN-Stick verschaffen Sie auch älteren Geräten Zugang zu neuen, schnelleren Netzwerken. Bitte lesen Sie diese Schnellstartanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihren neuen WLAN-Stick optimal einsetzen können. Lieferumfang •... -
Seite 5: Systemvoraussetzungen
HINWEIS Dies ist lediglich eine Schnellstartanleitung. Die ausführliche Bedienungsanleitung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NX-4274 ein. Systemvoraussetzungen • Windows XP / Vista / 7 / 8 / 8.1 / 10 • Linux • Mac HINWEIS Unter Windows 10 ist das Gerät lediglich als WLAN-Stick ohne Software... -
Seite 6: Wichtige Hinweise Zu Beginn
WICHTIGE HINWEISE ZU BEGINN Sicherheitshinweise • Diese Schnellstartanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf zugreifen können. • Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. -
Seite 7: Wichtige Hinweise Zur Entsorgung
Wichtige Hinweise zur Entsorgung Dieses Elektrogerät gehört NICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. -
Seite 8: Konformitätserklärung
Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-4274-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/ EU und der Funkanlagen-Richtlinie 2014/53/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz 01. 02. 2017 Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. -
Seite 9: Produktdetails
PRODUKTDETAILS 1. Betriebs-LED (blinkt bei WLAN-Verbindung grün) 2. USB-Stecker... -
Seite 10: Inbetriebnahme
INBETRIEBNAHME Treiber installieren Schalten Sie den Computer ein. Schließen Sie Ihren WLAN-Stick an einen freien USB-Port an. Legen Sie die Treiber-CD in das Laufwerk des Computers ein. Klicken Sie auf Ihr CD-Laufwerk und dann auf den Ordner Driver. Wählen Sie entsprechend Ihrem System den passenden Ordner aus (Windows/ Mac/ Linux). - Seite 11 2. Klicken Sie auf Weiter. 3. Klicken Sie auf Fertig stellen. Der Computer wird neu gestartet.
- Seite 12 4. Nach dem Neustart erscheint in der Leiste ein neues Symbol: WLAN-Verbindung steht, gute Signalstärke (grün) Keine WLAN-Verbindung (rot) Verbindung wird aufgebaut WLAN-Stick konnte nicht gefunden werden AP-Modus HINWEIS Unter Windows 10 wird die Netzwerkverbindung über das normale WLAN-Symbol hergestellt.
- Seite 13 Kopieren Sie die Daten der Treiber-CD entweder mit Hilfe eines PCs auf einen USB- Speicher oder laden Sie die Treiber direkt von der Support-Seite herunter: www. pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NX-4274 ein. Falls Sie die Dateien auf einen USB-Speicher kopiert haben, gehen Sie vor wie folgt: HINWEIS Sollten Sie nur die für das Betriebssystem des jeweiligen Mac zutreffenden...
- Seite 14 3. Öffnen Sie den Ordner Driver. 4. Öffnen Sie den Ordner Mac. 5. Öffnen Sie den dem Betriebssystem des Macs entsprechenden Ordner. Öffnen Sie die Datei Installer.pkg. Der Installations-Assistent wird geöffnet.
- Seite 15 6. Klicken Sie unten rechts auf Fortfahren. Eine kurze Konfigurations-Anleitung erscheint. Drucken Sie diese aus.
- Seite 16 7. Klicken Sie unten rechts auf Fortfahren. Der Software-Lizenzvertrag erscheint. 8. Klicken Sie auf Fortfahren und dann auf Akzeptieren. 9. Wählen Sie den Speicherort der Treiber aus. Klicken Sie dann auf Fortfahren.
- Seite 17 10. Klicken Sie rechts unten auf Installieren. 11. Geben Sie das Benutzer-Passwort ein und klicken Sie auf Software installieren. 12. Klicken Sie dann auf Installation fortsetzen. Die Treiber werden installiert. Dies kann einige Augenblicke dauern.
- Seite 18 13. Klicken Sie auf Neustart, um die Treiber-Installation abzuschließen. Ihr Mac wird neu gestartet. 14. Nach dem Neustart erscheint in der oberen Leiste das Symbol Ihres WLAN-Sticks:...
-
Seite 19: Linux
Netzwerk (WLAN). Diese Funktion wird in Heimnetzwerken häufig von einem Router übernommen. Wie Sie Ihren WLAN-Stick mit einem solchen Access-Point verbinden, erfahren Sie in der ausführlichen Bedienunganleitung. HINWEIS Die ausführliche Bedienungsanleitung finden Sie unter www.pearl.de/ support. Geben Sie dort im Suchfeld die Artikelnummer NX-4274 ein. -
Seite 20: Verwendung
VERWENDUNG Ihr WLAN-Stick verfügt über zwei Betriebs-Modi. Der Modus Ihres WLAN-Sticks kann im Konfigurations-Assistenten geändert werden. HINWEIS Unter Windows 10 ist das Gerät lediglich als WLAN-Stick ohne Software verfügbar. -
Seite 21: Technische Daten
TECHNISCHE DATEN Stromversorgung 5 V DC / 0,9 A WLAN-Standard IEEE 802.11ac/a/b/g/n 2,4-2,4835 GHz Frequenz 5,15-8,825 GHz bis zu 1.200 Mbit/s bis zu 867 Mbit/s Transferrate bis zu 300 Mbit/s bis zu 54 Mbit/s bis zu 11 Mbit/s WPS 64/128 bit, WEP, WPA/WPA2, WPA-PSK/WPA2-PSK Verschlüsselung (TKIP/AES) - Seite 22 Windows XP / Vista / 7 / 8 / 8.1 / 10 Unterstützte Linux Betriebssysteme Anschluss USB-Stecker abwärtskompatibel ja Maße 2,1 × 4,3 × 1 cm Gewicht...
- Seite 24 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV2 / 01. 02. 2017 – EB/ExCB//FR//MF...
- Seite 25 WS-1200.ac Mini clé USB wi ac 1200 Mbps Guide de démarrage rapide NX-4274-675...
- Seite 26 TABLE DES MATIÈRES Votre nouvelle clé wi ..................4 Contenu ............................4 Con guration système requise ....................5 Consignes préalables .................... 6 Consignes de sécurité ....................... 6 Consignes importantes pour le traitement des déchets ..........7 Déclaration de conformité ...................... 8 Description du produit ..................
- Seite 27 Utilisation ......................20 Caractéristiques techniques ................21...
-
Seite 28: Votre Nouvelle Clé Wi
VOTRE NOUVELLE CLÉ WIFI Chère cliente, cher client, Nous vous remercions d'avoir choisi cette clé wi . Avec cette clé wi , o rez à de vieux appareils un accès à des réseaux plus récents et plus rapides. A n d'utiliser au mieux votre nouveau produit, veuillez lire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes. -
Seite 29: Con Guration Système Requise
Il s'agit ici uniquement d'un guide de démarrage rapide. Vous trouverez la notice complète sur www.pearl.fr. Dans la zone de recherche, saisissez la référence du produit : NX-4274. Con guration système requise • Windows XP / Vista / 7 / 8 / 8.1 / 10 •... -
Seite 30: Consignes Préalables
CONSIGNES PRÉALABLES Consignes de sécurité • Ce guide de démarrage rapide vous permet de vous familiariser avec le foncti- onnement du produit. Conservez-le précieusement a n de pouvoir le consulter en cas de besoin. • Pour connaître les conditions de garantie, veuillez contacter votre revendeur. Veuillez également tenir compte des conditions générales de vente ! •... - Seite 31 • Les connexions sans l nécessitent plus d'énergie que les connexion bluetooth, par exemple. La batterie des appareils mobiles se vide plus rapidement par ce biais. • Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil. • Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation. •...
-
Seite 32: Déclaration De Conformité
Déclaration de conformité La société PEARL.GmbH déclare ce produit NX-4274 conforme aux directives actu- elles suivantes du Parlement Européen : 2011/65/UE, relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements élec- triques et électroniques, 2014/30/UE, concernant la compatibilité électromagné- tique, et 2014/53/UE, concernant la mise à... -
Seite 33: Description Du Produit
DESCRIPTION DU PRODUIT 1. LED de fonctionnement (clignote en vert pendant une connexion wi ) 2. Connecteur USB... -
Seite 34: Mise En Marche
MISE EN MARCHE Installer les pilotes Allumez l'ordinateur. Branchez la clé wi à un port USB libre. Insérez le CD de pilo- tes dans le lecteur de l'ordinateur. Cliquez sur le lecteur CD puis sur le dossier Dri- ver. Sélectionnez le dossier correspondant à votre système d'exploitation (Win- dows / Mac / Linux). - Seite 35 2. Cliquez sur Suivant. 3. Cliquez ensuite Terminer. L'ordinateur redémarre. 4. Après le redémarrage, un nouveau symbole apparaît dans la barre :...
- Seite 36 Connexion wi active, bonne puissance du signal (vert) Aucune connexion wi (rouge) Connexion en cours Impossible de trouver la clé wi Mode AP NOTE : Sous Windows 10, la connexion réseau est établie par le biais du symbole wi normal.
- Seite 37 Windows, ou bien téléchargez les pilotes directement à partir de la page de support : http://www.pearl.fr/support/notices. Dans la zone de recherche, saisissez la référence du produit : NX-4274. Si vous avez copié les chiers sur une mémoire USB, procédez alors comme suit : NOTE : Si vous avez copié...
- Seite 38 2. Ouvrez le dossier de la mémoire USB. 3. Ouvrez le dossier Driver. 4. Ouvrez le dossier Mac. 5. Ouvrez le dossier correspondant au système d'exploitation du Mac. Ouvrez le chier Installer.pkg. L'assistant d'installation s'ouvre.
- Seite 39 6. Cliquez en bas à droite sur Continuer. Une brève instruction de con guration s'a che. Imprimez-les.
- Seite 40 7. Cliquez en bas à droite sur Continuer. Le contrat de licence du logiciel s'a che. 8. Cliquez sur Continuer puis sur Accepter. 9. Spéci ez ici le lieu d'enregistrement des pilotes. Cliquez ensuite sur Continuer.
- Seite 41 10. En bas à droite, cliquez sur Désinstaller. 11. Saisissez le mot de passe utilisateur et cliquez sur Installer le logiciel. 12. Cliquez ensuite sur Poursuivre l'installation. Les pilotes s'installent. Cela peut nécessiter un peu de temps.
- Seite 42 13. Cliquez sur Redémarrage pour terminer l'installation des pilotes. Votre Mac redémarre. 14. Après le redémarrage, le symbole de la clé wi apparaît dans la barre du haut :...
-
Seite 43: Linux
. Pour savoir comment connecter votre clé wi à un tel point d'accès, veuillez consulter le mode d'emploi détaillé. NOTE : Vous trouverez la notice complète sur http://www.pearl.fr/support/notices. Dans la zone de recherche, saisissez la référence du produit : NX-4274. - Seite 44 UTILISATION Votre clé wi dispose de deux modes de fonctionnement. Le mode de votre clé wi peut être modi é avec l'assistant de con guration. NOTE : Sous Windows 10, l'appareil est disponible uniquement en tant que clé wi sans logiciel.
-
Seite 45: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES Alimentation 5 V DC / 0,9 A Standard wi IEEE 802.11ac/a/b/g/n 2,4 - 2,4835 GHz Fréquence 5,15 - 8,825 GHz jusqu'à 1200 Mbps jusqu'à 867 Mbps Taux de jusqu'à 300 Mbps transfert jusqu'à 54 Mbps jusqu'à 11 Mbps WPS 64/128 bits, WEP, WPA/WPA2, WPA-PSK/WPA2-PSK Cryptage (TKIP/AES) - Seite 46 Systèmes Windows XP / Vista / 7 / 8 / 8.1 / 10 d'exploitation Linux compatibles Branchement Connecteur USB Rétrocompatible Dimensions 2,1 × 4,3 × 1 cm Poids...
- Seite 48 Importé par : Pearl | 6 rue de la Scheer | F-67600 Sélestat Service commercial : 0033 (0) 3 88 58 02 02 © REV2 / 01. 02. 2017 – EB/ExCB//FR//MF...
