AUFBAUANLEITUNG AIRFrame 2 - AIRFlex
Montage / Aufpumpen des Kajaks

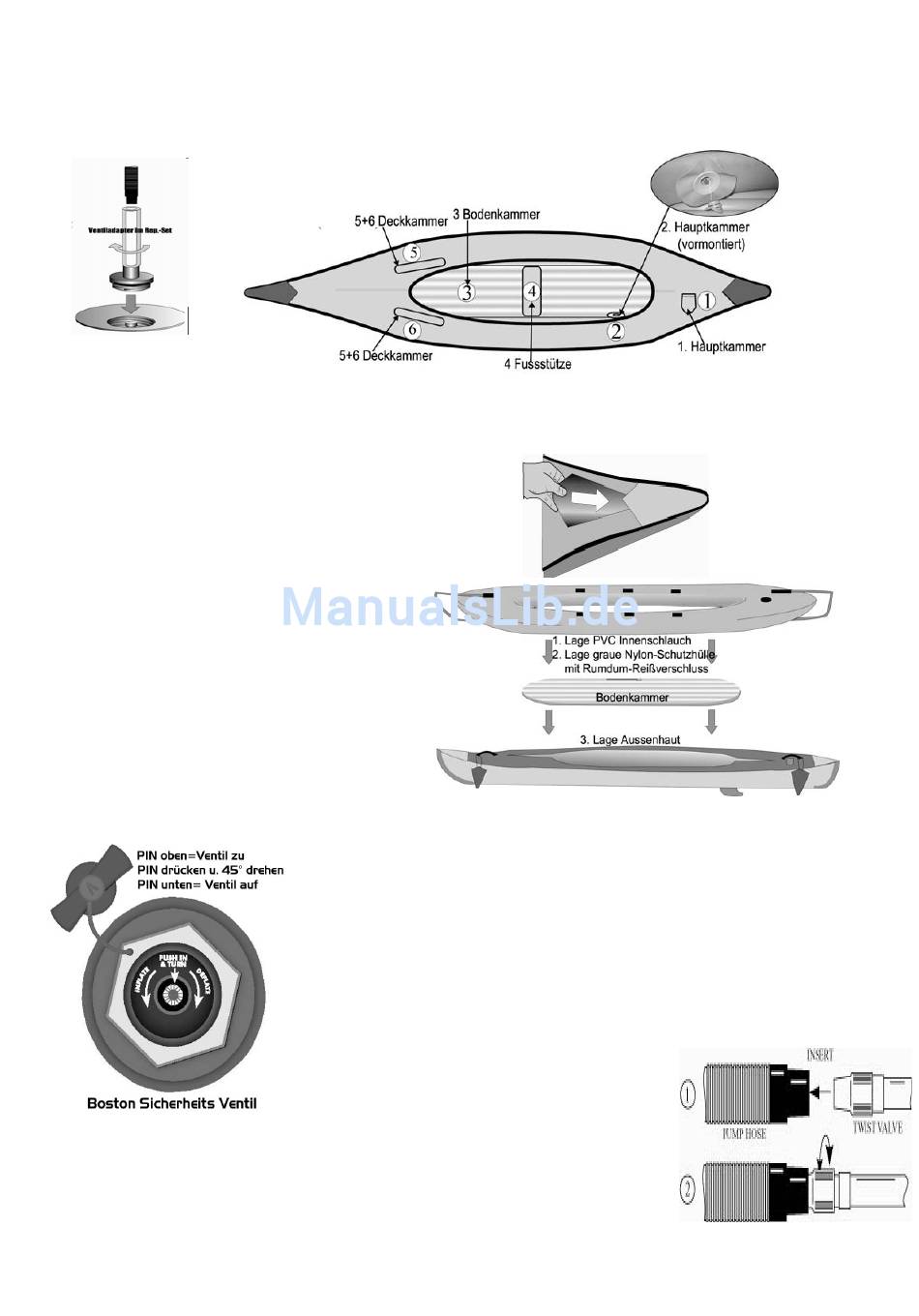

Die nachfolgende Zeichnung zeigt die generelle Montage der AIRFrame2 AIRFlex Modelle. Ihr Kajak wurde vom Hersteller bereits
vormontiert. Sie müssen nur noch die 2 verstellbaren Sitze befestigen. Abbildung zeigt FLEX:
nur bis05/2006
Das Ventiladapter für die Hauptkammern finden Sie im Rep.-Set in der Sitztasche. (nur bei Modelle bis 05/2006 nötig)
Beim aktuellen Boston Sicherheitsventil können Sie jede handelsübliche Pumpe ohne Adapter direkt anschliessen.
1. Vor dem Aufpumpen schieben Sie die ABS Platten in die an Bug
und Heck vorgesehenen silbernen Decktaschen der Außenhaut bis
diese kompl. unter der Abdeckung liegen.
Wichtig bei der Demontage: Entfernen Sie die ABS Platten bevor
Sie das Kajak zusammenlegen. Achten Sie auch beim Tranport in
der Tasche das diese nicht geknickt werden.
2. Ausrichten und Aufpumpen. Gerade bei der
Erstmontage sollten Sie sicherstellen, dass der
Innenschlauch zur Nylon-Schutzhülle und zur
Aussenhaut richtig ausgerichtet ist. Vergewissern
sich, daß die vormontierten Alu-Rahmen in den
Spitzen aufrecht stehen und sich an Bug und Heck
befinden. Wenn sich später die Luftkammern nicht in
der richtigen Position befinden
symetrisch wirkt sollten Sie:
- wieder Luft ablassen - den Reißverschluss der
grauen Nylon Schutzhülle kompl. öffnen
2.Hauptkammer wieder teilweise aufpumpen - den
inneren PVC Schlauch neu ausrichten - Reißverschluss kompl. schließen und die Luftkammern wieder mit Betriebsdruck füllen.
Niemals die Reißverschlüsse der Hülle öffnen, wenn
ist. Befüllen Sie das Kajak, bis es sich fest anfühlt. Achtung: Nicht überfüllen max. 0,07 bar 1,00
PSI Befüllen Sie jetzt die 4. Fusstütze sowie die 5-6. Deckschläuche. Mit den Kammern 5 - 6
erreichen Sie die gewünschte Deckhöhe. Vergewissern Sie sich, daß alle Ventile richtig und fest
geschlossen sind. Gehen Sie sicher, daß die Ventilschläuche nicht beim Sitzen stören.
Beim Modell AIRFrame2 können Sie ferner zwei montierte Süllrandprofile (oh.Abb.) befüllen.
Vorher sollten Sie die Velcro- (Klett)verschlüsse der Süllrandprofile so schließen, dass diese fest geschlossen sind.
PVC
Sie
oder das Kajak nicht
- die
das Kajak noch aufgeblasen ist.
Befüllen Sie das Kajak in der angegebenen Reihenfolge der 6 (FLEX) bzw. 12 (AF2)
Luftkammern. Fehler in der Reihenfolge können Schäden an Ihrem Kajak verursachen.
Überpumen Sie nicht max. 0,12 bar = 1.75 psi (s. allgemeine Hinweise)
Befüllen Sie die 1. Hauptkammer. Schrauben Sie die Schmetterlingskappe am Ventil auf
und prüfen Sie, daß der graue Pin im Ventil oben=geschlossen ist. Befüllen Sie die 1.
Hauptkammer zu 50% oder bis die graue Nylon-Schutzhülle sich zu füllen beginnt.
Befüllen Sie die 2. Hauptkammer, wie 1.Kammer bis sie sich fest anfühlt. Schließen Sie die
Schmetterlingsklappen der Kammern 1 und 2 fest. Die Kammern 1 und 2 sind getrennte
Kammern deren jeweiliger Gegendruck die graue Nylon-Schutzhülle stabilisiert. Beide
Kammern sollten gleichmäßig mit Luft befüllt sein, zu Ihrer Sicherheit, falls eine Kammer auf
dem Wasser an Druck verliert.
Legen Sie die Bodenkammer mittig in die äußere Hülle,
das Ventil zeigt dabei nach oben. Befüllen Sie Kammer
Nr. 3 "Boden". Öffnen Sie dabei das Drehventil zum
Befüllen mit Luft und drehen Sie es zu wenn die Kammer voll
1. Montage der ABS Platten
Drehventil Kammer 3-12
