Inhaltszusammenfassung für VarioTherm 14006

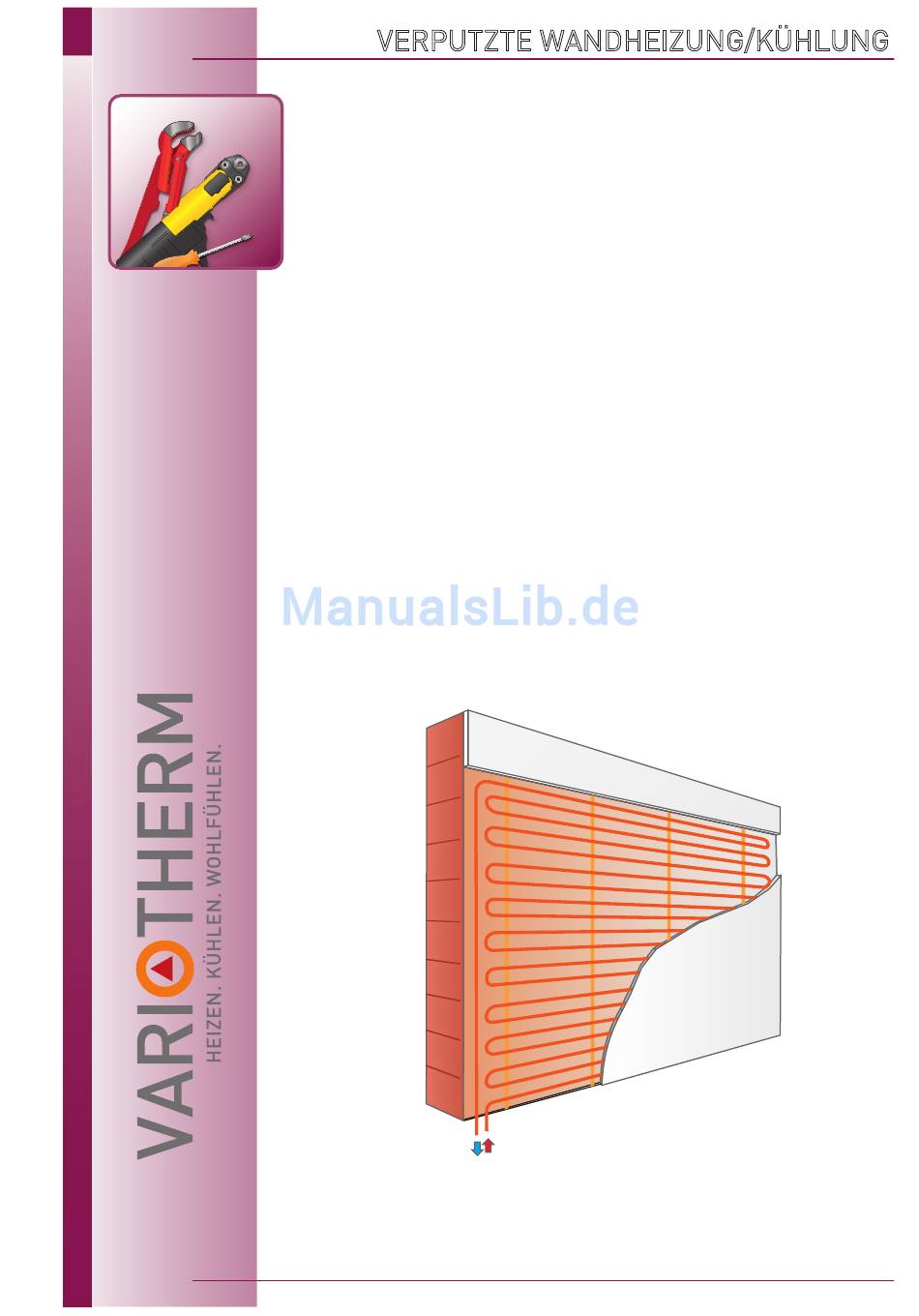

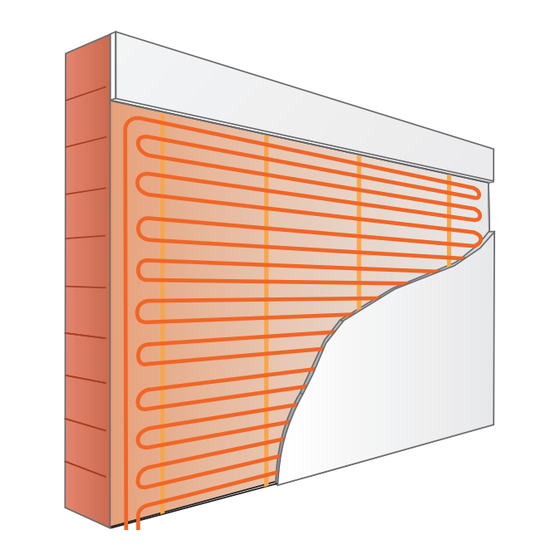

- Seite 1 VERPUTZTE WANDHEIZUNG/KÜHLUNG Die SystemWand. Montage Montageanleitung 14006...
- Seite 2 Gelingen bei der Montage. Bitte lesen Sie unbedingt vorher diese Anleitung Der ÖkoHeizputz (Unterputz) sorgfältig durch. Genießen Sie die Strahlungs- Putzgrund-Prüfung wärme der Variotherm System-Wandheizung! Putzgrund-Vorbehandlung 4.3.1 Allgemeines 4.3.2 Variotherm Grundplatte Diese Anleitung soll alle beteiligten Gewerke System SWH1 schnell und sicher zum Ziel führen.
- Seite 3 Seite 3 Vor dem Verlegen der System-Wand- Beachten Sie die örtlich gültigen Vor- heizung wird die Elektroleerverrohrung schriften und Normen für Elektro- und durchgeführt. Bei der Montage der Heizungsinstallationen, sowie die Putz- Unterputzdosen muss auf das ent- richtlinien (siehe Seite10). sprechende Putzniveau Rücksicht ge- nommen werden.
-
Seite 4: Die Weiteren Grundplatten Werden
Seite 4 Sind alle Grundplatten der Wandheizungs- fläche angeheftet, werden die restlichen 5 Befestigungen auf den Grundplatten, Die Grundplatten werden trocken ausge- jeweils an der Längsseite nach innen liefert und müssen in diesem Zustand versetzt, angebracht (siehe 3.8.1). auch eingebaut werden. Kreuzfugen sind zu vermeiden. - Seite 5 Bitte beachten Sie: Eine dauerhafte, dichte Verbindung ist nur durch die Verwendung von Original Variotherm-Systemkomponenten gewährleistet: Varioklima-Rohr Variotherm Kalibrierwerkzeug Variotherm Press-Fittinge Für die Biegung an den 180° Umkehr- Variotherm Press-Werkzeuge bögen, aber auch bei 90°-Ecken wird das Holzbiegemodel verwendet. Das Rohr...
- Seite 6 Seite 6 gefahren sind. Presszange (Z) mit der Hand zusammendrücken, sodass die Zange vom Pressfitting abgezogen werden kann (siehe auch Betriebsan- Variomodul- leitung REMS Akku-Press o. Ä.). Rohr Varioklima- Rohr Presszange hier drücken (Öffnen) REMS REMS REMS Akku-Press WICHTIG: Sichtkontrolle, Anschlagkante OB DIE PRESSZANGE VOLLSTÄNDIG...
- Seite 7 Seite 7 An den Rändern soll ein Abstand von 2,5 bis 5 cm zum Verputzen frei bleiben (vom Aussendurch- messer Rohr zu Seitenkante Grundplatte)! Die Bögen dürfen keinen Knick aufweisen (Sichtkon- trolle)! Innenecke sowie Außenecke mit Kantenschutz: * Dieser Abstand ist so zu wählen, dass die Montage von eventl.
- Seite 8 Seite 8 Halte- bügel Nageldübel mit Vario- Schienen- stück An den Rändern soll ein Abstand von 2,5 bis 5 cm zum Verputzen frei bleiben (vom Außendurch- messer Rohr zum Ende der Wandheizungsfläche)! Die Bögen dürfen keinen Knick aufweisen (Sicht- kontrolle)! Innenecke sowie Außenecke mit Kantenschutz: * Dieser Abstand ist so zu wählen, dass die...
- Seite 9 Seite 9 Im obersten Bereich der System-Wandheizung, bei Steckdosen, Fenstern u.s.w. ist ein einmaliger Verlegeabstand von 5 oder 15 cm zulässig. Bei Steckdosen Mögliche Rohrverlegungs-Variante Im Fensterbereich Sind sämtliche Heizkreise am Heizkreisverteiler angeschlossen, kann die Anlage ab Verteiler gefüllt und unter Druck gesetzt werden. Siehe Kapitel 8 (Füllen der Anlage und Druckprobe, Seite 16) und 13 (Protokoll, Seite 19).
-
Seite 10: Der Variotherm Ökoheizputz Wurde
Die folgenden Hinweise gelten für (z.B. ÖNORM B 2206) normgemäß hergestelltes Mauerwerk (3) Standzeiten des Rohbaues bzw. des und ausschließlich für die Verwendung Mauerwerkes: Einhaltung der bau- des Variotherm Öko-Heizputzes als spezifischen Trocknungs- bzw. Aus- Unterputz. härtungszeiten (Standzeiten) (4) Maßnahmen bei Installations- schlitzen: Der Variotherm ÖkoHeizputz wurde... -
Seite 11: Einputz-Kantenschutzleisten Vorge
Feuchtigkeitsentzug zulässig. Die Grundplatten müssen eben und fest Eine rasche Aufheizung des Variotherm mit dem Untergrund verbunden sein. Vor ÖkoHeizputzes oder der Einsatz von dem Aufbringen des ÖkoHeizputzes Entfeuchtungsgeräten ist unzulässig. - Seite 12 Eine Überdeckung von 10 mm bis max. 20 mm über dem Rohrscheitel des Varioklima-Rohres ist einzuhalten. Ausnahme: spezielle Spachtelputze - siehe Herstellerangaben. Variotherm empfiehlt als Oberputz Kalkputze, Kalkzement-, Lehm-, oder Kalkgipsputze mit einer Mindest-Trockenrohdichte (28d) von 1200 kg/m³, einen Größtkorn von 1,2 mm und einer Druckfestigkeit von 3N/mm²...
- Seite 13 Putzes bis zur vorgesehenen Dicke der putzlage mit ca. zwei Drittel der erforder- Oberputzlage. Auf "frisch in frische" Ver- lichen Putzdicke. Das Variotherm arbeitung ist zu achten. Putzgitter wird eingelegt (jeweils mind. Es dürfen max. 20 m² in einem Arbeits- 25 cm über den System-Wandheiz-...
- Seite 14 Seite 14 Herstellerangaben des flexiblen Dünn- bettmörtels und der Fliesen beachten! Die Aufbringung keramischer Wand- Grundsätzlich können die Fliesen auch beläge erfolgt im Dünnbettverfahren. Auf bereits auf dem ÖkoHeizputz (auf Vario- den fertigen, trockenen Oberputz (nicht Schienen Niveau abgezogen) ange- verrieben) wird vollflächig ein flexibler bracht werden.
- Seite 15 Seite 15 Links: Beispiel Rechts: Beispiel System-Wandheizung SWH1 System-Wandheizung SWH2 Die System-Wandheizung bzw. der Putz Vor dem Ausmalen muss die Wand mit dürfen nicht ausgeheizt werden! der max. berechneten Vorlauftem- Vor dem ersten Heizvorgang ist eine peratur aufgeheizt werden. Austrocknungszeit von mindestens 14 Tipp: Der letzte Anstrich beim Malen Tagen nach Fertigstellung des Ober- kann im geheizten Zustand erfolgen...
- Seite 16 Seite 16 den Variotherm Montageschlüssel. Der Verteiler kann sowohl Über- als auch Unterputz verwendet werden. Für beide Anwendungsfälle gibt es Verteiler- kästen zur Abdeckung des Heizkreis- verteilers. Der Verteiler wird mit den Die Kugelhähne eingangs des Verteilers Haltern an der Wand befestigt. Der Vor- und alle Rücklaufsegmente werden ge-...
-
Seite 17: Technische Daten
Durchflussanzeiger langsam schlie- Steck- ßen, bis der Anzeigeteller den montage- Clipfunktion benötigten Messring (Durchfluss) erreicht hat. Hinweis: Stellmotor mit Adapter (im VARI THERM Lieferumfang des Stellmotores enthalten) Da sich die Durchflusswerte der ein- auf den Variotherm Heizkreisverteiler zelnen Heizkreise beim Einstellen setzen. - Seite 18 Zu. Luftfeuchtigkeit: max. 95% rH nicht kondensierend peraturregelung auszustatten. Ausstattung: Thermische Variotherm bietet ihnen folgende Geräte Rückführung, Bereichseinengung Die Installations- bzw. Montageanleit- für Heizbetrieb. Regelung der Raumtem ung aller Regler sind denselben jeweils peratur von 5 bis 35°C, Digital-Uhr- beigepackt.
- Seite 19 Heizungsinstallateur: Verputzer: Die Heizkreise der Variotherm System-Wandheizung sind nach Abschluss der Verlegearbeiten und vor dem Verputzen durch eine Wasserdruckprobe auf Dichtheit zu prüfen. Die Höhe des Prüfdrucks soll 10 bar über eine Zeit von 24 h betragen. Bei Einfriergefahr sind geeignete Maßnahmen, z.B.
- Seite 20 Variotherm entwickelt, produziert und vertreibt innovative, ökologisch-ökonomische Heiz- und Kühlflächen seit 1979. Ihr Variotherm-Partner VARIOTHERM HEIZSYSTEME GMBH VARIOTHERM HEIZSYSTEME GMBH GÜNSELSDORFER STRASSE 3A 2544 LEOBERSDORF AUSTRIA T: +43 [0] 22 56 - 648 70-0 F: +43 [0] 22 56 - 648 70-9 office@variotherm.at www.variotherm.at...
