WARTUNG
5.3.2 Option externe Spüllufteinheit
90
B E T R I E B S A N L E I T U N G | DUSTHUNTER SP100
WICHTIG:
Die Spüllufteinheit muss spätestens dann gewartet werden, wenn der Unterdruckwäch-
ter (7) am Filterausgang schaltet
Filtereinsatz wechseln

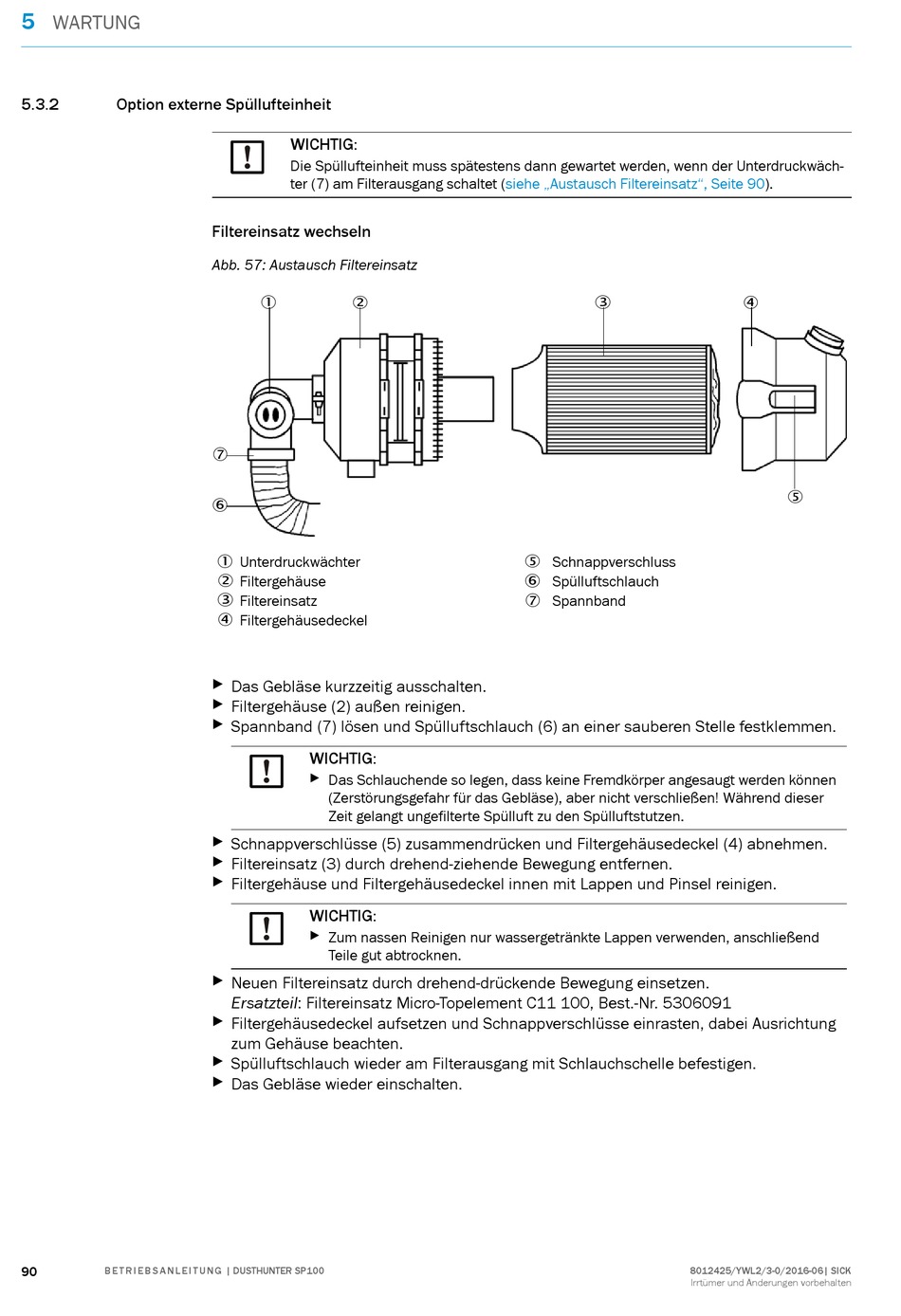

Abb. 57: Austausch Filtereinsatz
 


 Unterdruckwächter
 Filtergehäuse
 Filtereinsatz
 Filtergehäusedeckel
▸
Das Gebläse kurzzeitig ausschalten.
▸
Filtergehäuse (2) außen reinigen.
▸
Spannband (7) lösen und Spülluftschlauch (6) an einer sauberen Stelle festklemmen.
WICHTIG:
▸
Das Schlauchende so legen, dass keine Fremdkörper angesaugt werden können
(Zerstörungsgefahr für das Gebläse), aber nicht verschließen! Während dieser
Zeit gelangt ungefilterte Spülluft zu den Spülluftstutzen.
▸
Schnappverschlüsse (5) zusammendrücken und Filtergehäusedeckel (4) abnehmen.
▸
Filtereinsatz (3) durch drehend-ziehende Bewegung entfernen.
▸
Filtergehäuse und Filtergehäusedeckel innen mit Lappen und Pinsel reinigen.
WICHTIG:
▸
Zum nassen Reinigen nur wassergetränkte Lappen verwenden, anschließend
Teile gut abtrocknen.
▸
Neuen Filtereinsatz durch drehend-drückende Bewegung einsetzen.
Ersatzteil: Filtereinsatz Micro-Topelement C11 100, Best.-Nr. 5306091
▸
Filtergehäusedeckel aufsetzen und Schnappverschlüsse einrasten, dabei Ausrichtung
zum Gehäuse beachten.
▸
Spülluftschlauch wieder am Filterausgang mit Schlauchschelle befestigen.
▸
Das Gebläse wieder einschalten.
(siehe „Austausch Filtereinsatz", Seite

 Schnappverschluss
 Spülluftschlauch
 Spannband
90).


