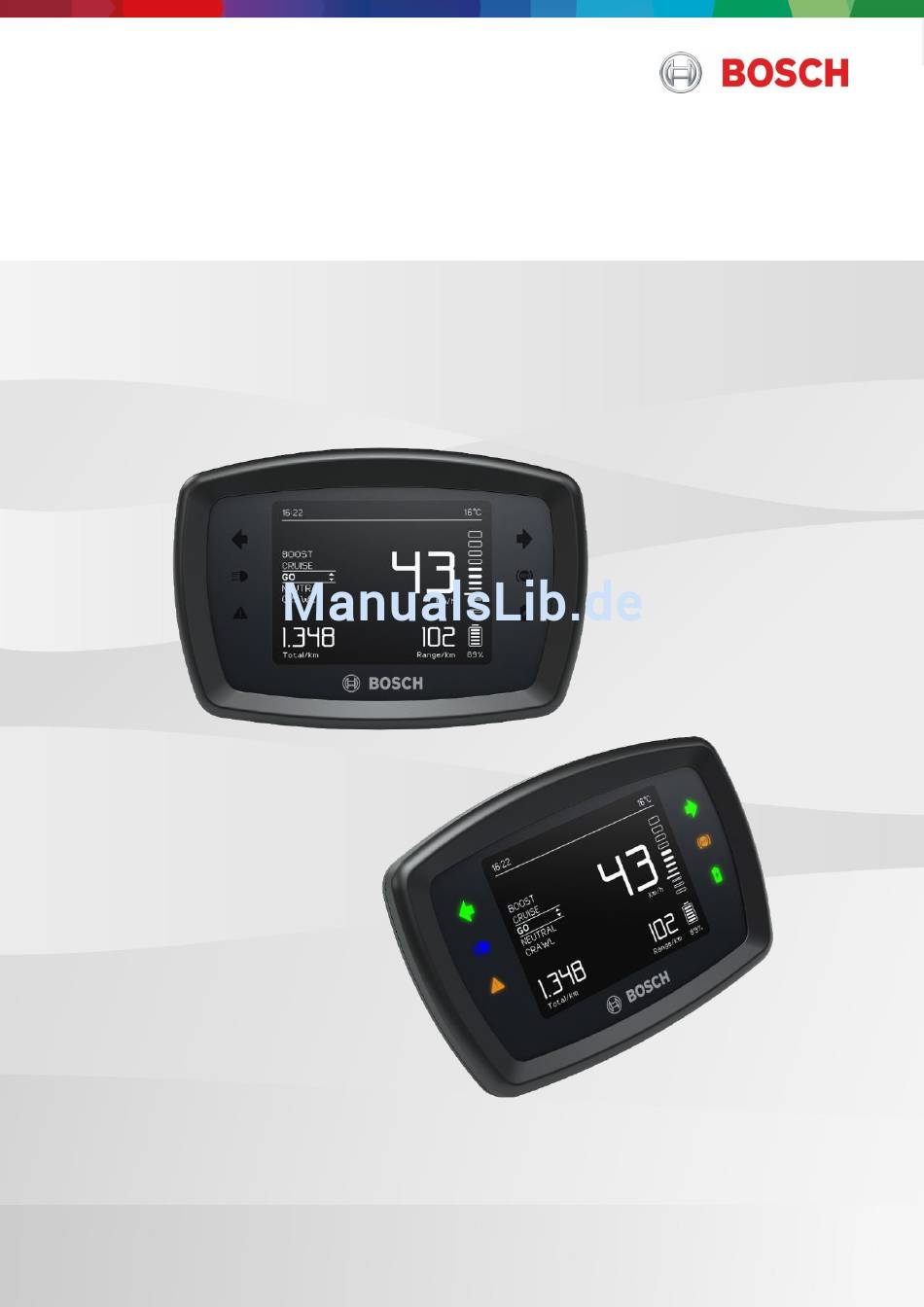

- Seite 1 1 | 15 48 V Central Drive System | Sicherheitshinweise 48 V Central Drive System Bedienungsanleitung 4,4“ LCD-Display Ludwigsburg I 01.2018 Automotive Electronics...
-
Seite 2: Inhaltsverzeichnis
6 FAQ Display 7 System-Hinweise im Display 8 Pflege & Service Hinweis: Bedienungsanleitung Bosch Display (Typ-Teile-Nummer 1040 00 010) mit der Software-Version 3.2.0 in der Anwendung eScooter L1e. Alle Oberflächendarstellungen und Oberflächentexte der folgenden Seiten entsprechen dem Freigabestand zum Zeitpunkt der Erstellung dieser Bedienungsanleitung. -
Seite 3: Sicherheitshinweise
3 | 15 48 V Central Drive System | Sicherheitshinweise 1 Sicherheitshinweise Lesen Sie alle Sicherheitshinweise und Anweisungen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Lassen Sie sich nicht von der Anzeige auf dem Display ablenken. Wenn Sie sich nicht ausschließlich auf den Verkehr konzentrieren, riskieren Sie, in einen Unfall verwickelt zu werden. -
Seite 4: Produktdaten

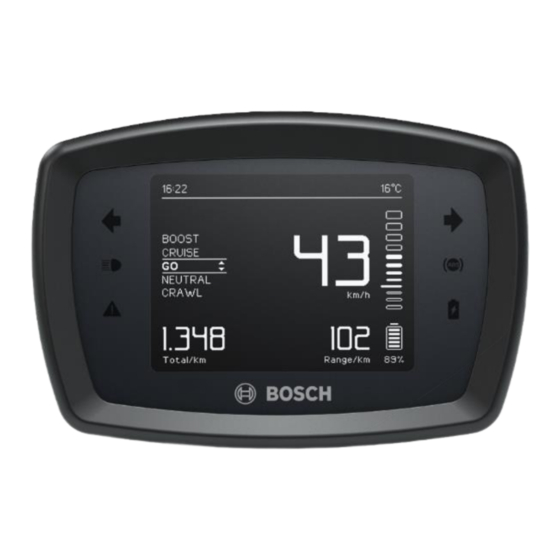

48 V Central Drive System | Produktdaten 2 Produktdaten 2.1 Aussehen und Beschreibung Bestimmungsgemäßer Gebrauch Das Display ist Bestandteil des elektrischen Bosch-Antriebssystems und zur Anzeige von Fahrdaten vorgesehen. Weiterhin dient es als Kommunikationseinheit zur „uDrive Connect App“, welche Sie auf Ihrem Smartphone installieren können. 1. Uhrzeit 2. -
Seite 5: Led Status-Leuchten
5 | 15 48 V Central Drive System | Produktdaten Temperatur Die Temperatur wird nur angezeigt, wenn Ihr Fahrzeug mit einem Temperatur-Sensor ausgestattet ist. Momentan-Verbrauch / Energierückgewinnung (Rekuperation) Je mehr elektrische Leistung das Antriebssystem überträgt, umso mehr Segmente sind ausgefüllt. Wenn Sie Bremsen oder Rollen, wird die Batterie automatisch aufgeladen (Rekuperation). -
Seite 6: Einbaulage
USB-Ladebuchse 1 Amp (DCP – dedicated charging port) Bosch 48 Central Drive System verwendet FreeRTOS (siehe www.freertos.org). Die genannte Schutzart ist gültig, wenn das Display in einem separaten Gehäuse auf dem Lenker montiert ist. Falls das Display im Lenkergehäuse integriert ist, entnehmen Sie die Schutzart der Bedienungsanleitung Ihres Fahrzeuges. -
Seite 7: Inbetriebnahme
7 | 15 48 V Central Drive System | Inbetriebnahme 3 Inbetriebnahme 3.1 System-Start Das Display wird automatisch aktiviert, wenn Sie den Zündschlüssel an Ihrem Fahrzeug auf „EIN“ bzw. „ON“ schalten. Im Display erscheint eine Begrüßung. 3.2 Fahranzeige aktivieren Nach etwa 2 Sekunden erscheint im Display die Freigabe-Anzeige. -
Seite 8: Fahrmodus Wechseln
8 | 15 48 V Central Drive System | Inbetriebnahme Klappen Sie den Ständer ein und setzen sich sicher und bequem auf Ihr Fahrzeug. Drücken Sie die Taste „NACH OBEN“ und der Fahrmodus wechselt auf „GO“. Das Fahrzeug ist jetzt fahrbereit. - Seite 9 9 | 15 48 V Central Drive System | Inbetriebnahme CRAWL Der Fahrmodus „CRAWL“ ist eine Schiebehilfe, mit dessen Hilfe Sie das Fahrzeug in langsamer Schrittgeschwindigkeit vorwärts und rückwärts bewegen können. Dies kann in folgenden Situationen sehr hilfreich sein: Überwinden von kleinen Hindernissen (z.B. Bürgersteig) ...
-
Seite 10: Bediensystem
10 | 15 48 V Central Drive System | Bediensystem 4 Bediensystem 4.1 Bedienelemente Das Bediensystem besteht aus drei Elementen: Das Display Der Smartphone-Anwendung „uDrive Connect App“ (erhältlich im Playstore) 3 Tasten: „NACH OBEN“, „NACH UNTEN“ und „BESTÄTIGEN“... - Seite 11 11 | 15 48 V Central Drive System | Bediensystem In diesem Menü können Sie zwischen „Einstellungen“ und „Handbuch“ (Kurzanleitung) auswählen. Mit den Tasten „NACH OBEN“ und „NACH UNTEN“ können Sie den jeweiligen Menü-Punkt markieren. Mit der Taste „BESTÄTIGEN“ erreichen Sie das jeweilige Unter-Menü...
-
Seite 12: Laden Der Batterie
12 | 15 48 V Central Drive System | Bediensystem Um das Datum einzustellen, wählen Sie über die Tasten „NACH OBEN“ bzw. „NACH UNTEN“ den Eintrag „Datum einstellen“ aus. Drücken Sie kurz „BESTÄTIGEN“ und Sie können mit den Tasten „NACH OBEN“ bzw. „NACH UNTEN“ das Jahr ändern. -
Seite 13: Udrive Connect App
Wenn Sie Ihr Fahrzeug aufladen, können Sie eine Erinnerung auf Ihrem Smartphone aktivieren. Sobald ein gewählter Ladezustand erreicht ist, werden Sie mit einer Nachricht informiert. Weitere Features und Einstellungen finden Sie direkt in der App oder unter bosch-lem.com. WICHTIG: Die Daten werden ausschließlich über Bluetooth ausgetauscht. Sobald Sie sich mit Ihrem Smartphone außerhalb der Reichweite zu Ihrem Fahrzeug befinden, werden keine Daten übermittelt. -
Seite 14: Faq Display
Fahrzeug entsprechend der Bedienungsanleitung. 7 System-Hinweise im Display Die Komponenten des 48 V Central Drive System werden ständig automatisch überprüft. Wird ein Fehler festgestellt, reagiert das System mit einem entsprechenden Hinweis. Abhängig von der Art des Fehlers wird der Antrieb gegebenenfalls automatisch abgeschaltet. - Seite 15 15 | 15 48 V Central Drive System | Pflege & Service Robert Bosch GmbH Automotive Electronics Postfach 10 60 50 70049 Stuttgart Germany Contact: Bernd Reinkenobbe Bernd.Reinkenobbe@de.bosch.com Ludwigsburg I 01.2018 Automotive Electronics...
