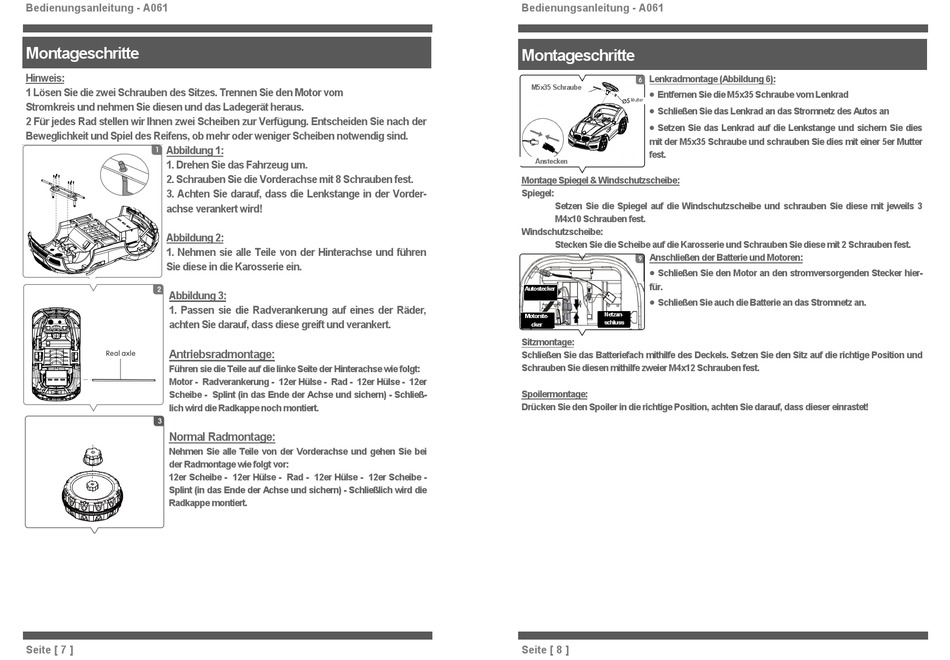

Bedienungsanleitung - A061
Montageschritte
Hinweis:
1 Lösen Sie die zwei Schrauben des Sitzes. Trennen Sie den Motor vom
Stromkreis und nehmen Sie diesen und das Ladegerät heraus.
2 Für jedes Rad stellen wir Ihnen zwei Scheiben zur Verfügung. Entscheiden Sie nach der
Beweglichkeit und Spiel des Reifens, ob mehr oder weniger Scheiben notwendig sind.
Abbildung 1:
1. Drehen Sie das Fahrzeug um.
2. Schrauben Sie die Vorderachse mit 8 Schrauben fest.
3. Achten Sie darauf, dass die Lenkstange in der Vorder-
achse verankert wird!
Abbildung 2:
1. Nehmen sie alle Teile von der Hinterachse und führen
Sie diese in die Karosserie ein.
Abbildung 3:
1. Passen sie die Radverankerung auf eines der Räder,
achten Sie darauf, dass diese greift und verankert.
Antriebsradmontage:
Führen sie die Teile auf die linke Seite der Hinterachse wie folgt:
Motor - Radverankerung - 12er Hülse - Rad - 12er Hülse - 12er
Scheibe - Splint (in das Ende der Achse und sichern) - Schließ-
lich wird die Radkappe noch montiert.
Normal Radmontage:
Nehmen Sie alle Teile von der Vorderachse und gehen Sie bei
der Radmontage wie folgt vor:
12er Scheibe - 12er Hülse - Rad - 12er Hülse - 12er Scheibe -
Splint (in das Ende der Achse und sichern) - Schließlich wird die
Radkappe montiert.
Seite [ 7 ]
Bedienungsanleitung - A061
Montageschritte
Lenkradmontage (Abbildung 6):
M5x35 Schraube
Entfernen Sie die M5x35 Schraube vom Lenkrad
Mutter
Schließen Sie das Lenkrad an das Stromnetz des Autos an
Setzen Sie das Lenkrad auf die Lenkstange und sichern Sie dies
mit der M5x35 Schraube und schrauben Sie dies mit einer 5er Mutter
fest.
Anstecken
Montage Spiegel & Windschutzscheibe:
Spiegel:
Setzen Sie die Spiegel auf die Windschutzscheibe und schrauben Sie diese mit jeweils 3
M4x10 Schrauben fest.
Windschutzscheibe:
Stecken Sie die Scheibe auf die Karosserie und Schrauben Sie diese mit 2 Schrauben fest.
Anschließen der Batterie und Motoren:
Schließen Sie den Motor an den stromversorgenden Stecker hier-
für.
Autostecker
Schließen Sie auch die Batterie an das Stromnetz an.
Netzan-
Motorste-
schluss
cker
Sitzmontage:
Schließen Sie das Batteriefach mithilfe des Deckels. Setzen Sie den Sitz auf die richtige Position und
Schrauben Sie diesen mithilfe zweier M4x12 Schrauben fest.
Spoilermontage:
Drücken Sie den Spoiler in die richtige Position, achten Sie darauf, dass dieser einrastet!
Seite [ 8 ]
