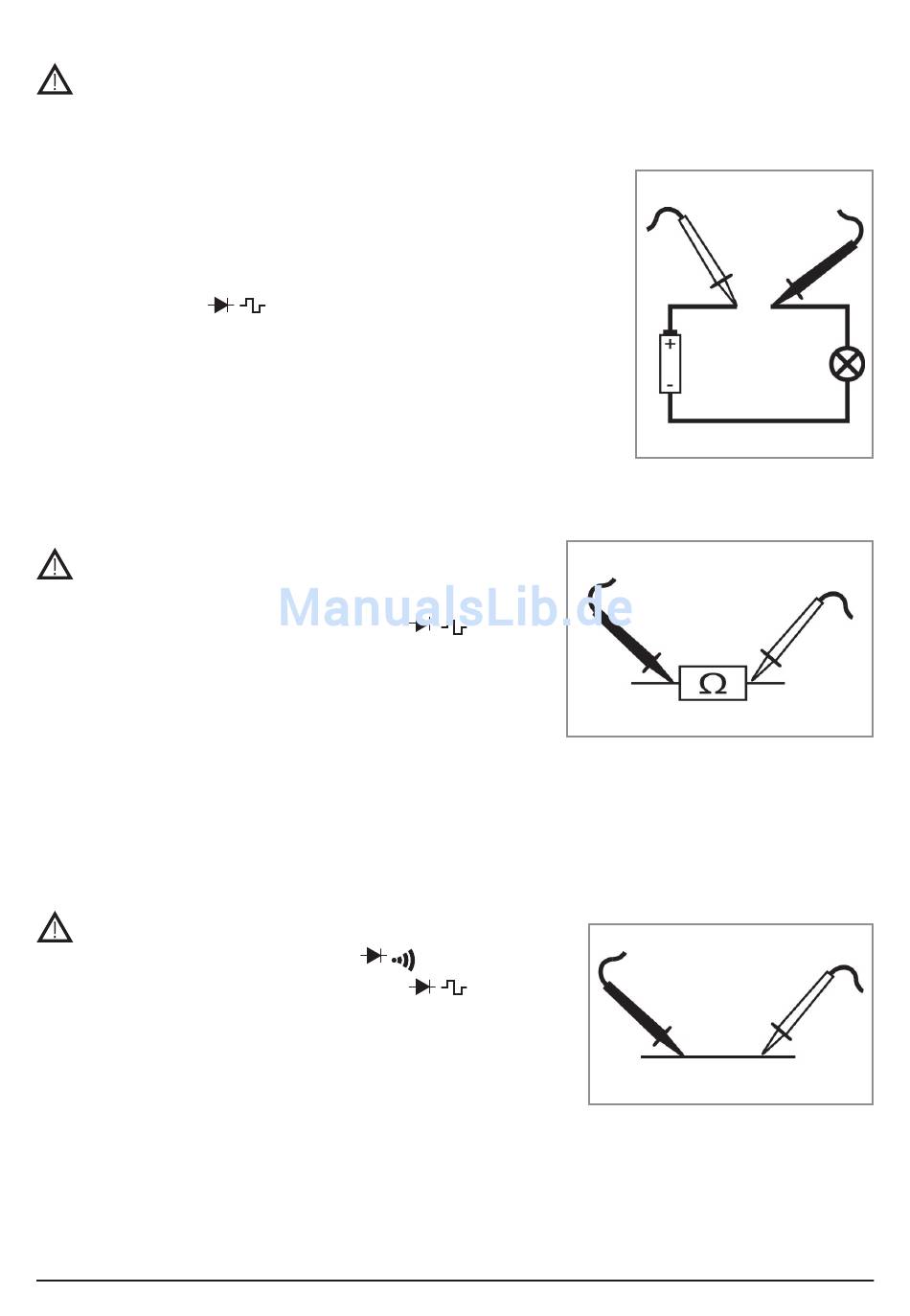

Gleichstrommessung
Achtung: Messen Sie keine Ströme über 10 A!
Beachten Sie den maximalen Bereich der jeweiligen Buchse.
Wenn die zu messende Stromstärke unbekannt ist, schalten Sie immer
zuerst in den größten Messbereich (10 A).
Messungen über 2 A dürfen max. 10 Sek. andauern!
Zwischen den Messungen müssen 15 Min. Abkühlzeit eingehalten
werden!
• Drehen Sie den Drehwahlschalter ❷ in den gewünschten Strom-Bereich:
• Verbinden Sie die rote Messleitung mit der 10A-Buchse ❺ (für 10A-Messbereich)
bzw. mit der V/mA/Ω/
• Verbinden Sie die schwarze Messleitung mit der COM-Buchse ❸.
• Schalten Sie den zu messenden Stromkreis ab.
• Verbinden Sie beide Messleitungen in Reihe mit dem zu messenden Stromkreis. Die
rote Messspitze muss mit der positiven Seite verbunden werden.
• Schalten Sie den Stromkreis wieder an. Jetzt können Sie das Messergebnis vom
Display ❶ ablesen.
• Schalten Sie den Stromkreis wieder ab, bevor Sie die Messleitungen entfernen.
Widerstandsmessung
Achtung: Messen Sie keine unter Spannung stehenden Objekte!
• Drehen Sie den Drehwahlschalter ❷ in den Ω-Bereich.
• Verbinden Sie die rote Messleitung mit der V/mA/Ω/
und die schwarze Messleitung mit der COM-Buchse ❸.
• Verbinden Sie beide Messleitungen parallel mit dem zu messenden Objekt.
• Der gemessene Widerstand wird jetzt im Display ❶ angezeigt.
Hinweis: Bei Messungen > 1 MΩ benötigt das Multimeter einige
Sekunden, bis der richtige Wert angezeigt wird.
Bei offenen Messkreisen wird "1" im Display ❶ angezeigt.
Durchgangsprüfer
Achtung: Messen Sie keine unter Spannung stehenden Objekte!
• Drehen Sie den Drehwahlschalter ❷ in den "
• Verbinden Sie die rote Messleitung mit der V/mA/Ω/
die schwarze Messleitung mit der COM-Buchse ❸.
• Verbinden Sie die Messspitzen mit dem zu messenden Objekt.
• Bei einem Widerstandswert von < 20 Ω ertönt der Summer und das
Messobjekt hat somit Durchgang.
• Der gemessene Widerstand wird im Display ❶ angezeigt.
/
-Buchse ❹ (für µA- und mA-Messbereich).
/
/
-Buchse ❹
"-Bereich.
/
-Buchse ❹ und
5
