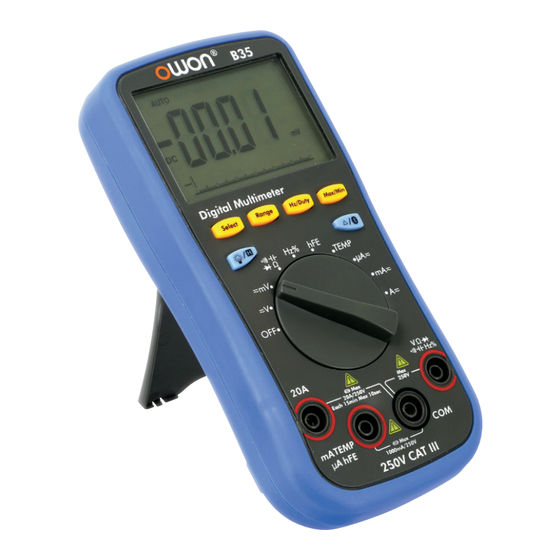

Bluetooth-Multimeter OWON B35 (T)
Best.Nr. 830 738/830 740
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Sicherheitshinweise
• Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedie-
nung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie deshalb diese Bedienungsan-
leitung zum Nachlesen auf!
• Benutzen Sie das Multimeter nicht weiter, wenn es beschädigt ist.
• Vergewissern Sie sich, dass die Messspitzen und die Messleitungen in einem einwandfreien Zustand sind. Führen Sie auf
keinen Fall Messungen durch, wenn die schützende Isolierung beschädigt ist.
• Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden Anschlüsse/Messpunkte wäh-
rend der Messung nicht berühren.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben durch geschultes Personal
verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossen-
schaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Das Produkt darf nicht fallengelassen oder starkem mechanischem Druck ausgesetzt werden, da es durch die Auswir-
kungen beschädigt werden kann.
• Das Gerät muss vor Feuchtigkeit, Spritzwasser und Hitzeeinwirkung geschützt werden.
• Betreiben Sie das Gerät nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub sind.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät
zu benutzen ist.
• Entfernen Sie keine Aufkleber vom Produkt. Diese können wichtige sicherheitsrelevante Hinweise enthalten.
• Das Produkt ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
Pollin Electronic GmbH • Tel. (08403) 920-920 • www.pollin.de
Stand 25.08.2017, aru/tth
Inhaltsverzeichnis
Verwandte Anleitungen für pollin OWON B35
Inhaltszusammenfassung für pollin OWON B35
- Seite 1 Bluetooth-Multimeter OWON B35 (T) Best.Nr. 830 738/830 740 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. Sicherheitshinweise • Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedie-...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Messgerät mit 3 Hauptfunktionen: Multimeter, Thermometer und Datenlogger. Integriertes Bluetooth ermöglicht Kopplung mit Android- und iOS-Geräten. Das Multimeter eignet sich für folgende Arbeiten: • Messen von Gleich- und Wechselspannung bis max. 250 V • Messen von Gleich- und Wechselstrom bis max. 20 A •... -
Seite 3: Maximale Transientenspannung
Diese Kategorien sind zudem noch jeweils in den Spannungshöhen unterteilt. Maximale Transientenspannung Spannung: CAT I CAT II CAT III CAT IV Außenleiter-Erde 300 V 1500 V 2500 V 4000 V 6000 V 600 V 2500 V 4000 V 6000 V 8000 V 1000 V 4000 V... - Seite 4 Bezeichnung Funktion LC-Display Zeigt die aktuellen Messergebnisse und Einstellungen an (siehe Displaysymbole auf S.5). ❶ Select-Taste Zum Wechseln der Funktionen: ➋ • DC oder AC • °C oder °F bei Tehmperaturmessungen • Widerstand, Diode, Durchgangsprüfung oder Kapazität Range-Taste Kurzes Betätigen: Deaktiviert die Autorange-Funktion und schaltet durch mehrfaches ❸...
- Seite 5 Displaysymbole Symbol Bedeutung Die Bluetooth-Funktion aktiviert. AUTO Die Auto-Range-Funktion ist aktiviert. Der Maximal-Wert wird angezeigt. Der Minimal-Wert wird angezeigt. Die Hold-Funktion ist aktiviert. Die Relativwertmessung aktiviert. Die Dioden-Testfunktion ist aktiviert. Die Durchgangsprüfung ist aktiviert. Das Batterie-Symbol erscheint, wenn die Batterien des Multimeters schwach sind. Sie sollten umgehend erneuert werden.
-
Seite 6: Gleich-/Wechselspannung Messen
Inbetriebnahme/ Bedienung Hinweis: Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst die Batterien einlegen. Öffnen Sie hierfür das Batteriefach auf der Rückseite und legen Sie 2 Mignon-Batterien (AA) ein, achten Sie auf die richtige Polung. Schließen Sie das Batteriefach wieder. Messungen Kontrollieren Sie vor Beginn aller Messungen immer erst das Multimeter und alle Zusatzteile. -
Seite 7: Widerstand Messen
Widerstand messen Messen Sie keine unter Spannung stehenden Objekte! • Drehen Sie den Wahlschalter ❽ in den -Bereich. • Stecken Sie die schwarze Messleitung in die COM-⓫ und die rote Messlei- tung in die Multifunktions-Eingangsbuchse ⓬. • Drücken Sie die Select-Taste ❷, bis "Ω" im Display ❶ erscheint. •... -
Seite 8: Transistormessung (Hfe)
Transistormessung (hFE) • Drehen Sie den Wahlschalter ❽ in den Bereich hFE. • Entfernen Sie alle Messleitungen vom Gerät. • Stecken Sie den Multi-Messadapter in die mA/TEMP/µA/hFE-Eingangs- ➒ 250 V ⓬ buchse ❿ und in die COM-Messbuchsen ⓫. • Setzen Sie den zu testenden Transistor polungsrichtig in den entspre- ❿... -
Seite 9: Temperatur Messen
Temperatur messen Der mitgelieferter Temperaturfühler ist für Temperaturen von -50 °C bis +400 °C bzw. -58 °F bis 752 °F geeignet. • Drehen Sie den Wahlschalter ❽ in den TEMP-Bereich. • Stecken Sie den Multi-Messadapter in die mA/TEMP/µA/hFE-Eingangs- ➒ 250 V ⓬... - Seite 10 • Tippen Sie auf die Schaltfläche oben links im Bild um das Multimeter aus einer Liste auszuwählen. • Nachdem die beiden Geräte mit einander verbunden wurden können Sie sich jetzt die Daten vom Messgerät auf Ihrem Android-Gerät anzeigen lassen und das Messgerät in der jeweiligen Einstellung fernsteuern. Das Interface (Android Version) Doppelansicht Tippen Sie hier um die...
- Seite 11 Optionen • Multimeter hinzufügen Tippen Sie in der Doppelansicht auf die Schaltfläche um ein Multimeter hinzuzufügen. Sie können bis zu zwei Multimeter an einem Android-Gerät anzeigen lassen. • Multimeter entfernen: Tippen Sie auf die Schaltfläche oder auf den Namen des gekoppelten Multimeters um die Kopplung zu lösen. •...
-
Seite 12: Bluetooth Funktion Für Ios Geräte
Bluetooth Funktion für iOS Geräte Dieses Multimeter verfügt über ein Bluetoothmodul. Das ermöglicht es ihm, in einem Abstand von bis zu 20 m, eine Verbin- dung mit einem iOS-Gerät herzustellen. Sie können sich die Software online auf der Herstellerseite (nur über mobil Device) oder im Appstore herunterladen. - Seite 13 Das Interface (iOS-Version) Nachdem die Geräte mit einander verbunden wurden können Sie sich jetzt die Daten vom Messgerät auf Ihrem iOS-Gerät anzeigen lassen und das Messgerät in der jeweiligen Einstellung fernsteuern. Einzelansicht Hinzufügen Entfernen Range Audio- Multiansicht wiedergabe Teilen Graph/Tabelle Menü...
- Seite 14 Menüpunkt Beschreibung Change Device Name Hier können Sie den Namen des ausgewählten Messgeräts anpassen Sampling Interval Wählen Sie aus, in welchem Interval, Messungen erfasst werden sollen. Warning Max Warnt wenn der eingestellte Maximalwert erreicht ist. Setting Warning Min Warnt wenn der eingestellte Minimalwert erreicht ist. Voices Speed Akustische-Wiedergabegeschwindigkeit Multiansicht...
-
Seite 15: Wartung Und Reinigung
Optionen: • Zoom: Sie können die Auflösung des Graphen verändern indem Sie die Zoom Funktion verwenden oder mit Ihren Fingern die abgebildeten Bewegungen ausführen. • Tabelle ein-/ausblenden: Blendet die zur Messung gehörende Tabelle ein/aus. • Messgerät wechseln: Hier könen Sie zwischen den gekoppelten Messgeräten wechseln. •... -
Seite 16: Problembehandlung
Austaschen der Messsicherung für den µA/mA-Bereich, F2: • Schalten Sie das Messgerät ab und entfernen Sie alle Messkabel vom Multimeter. • Klappen Sie die Stütze auf, schrauben Sie die Schraube der Batteriefach-Abdeckung auf und entfernen Sie die Abdeckung anschließend. • Entnehmen Sie den Sicherungshalter samt Sicherung. -
Seite 17: Technische Daten (Messbereiche)
Technische Daten (Messbereiche) Hinweis : Das "T" in der Typenbezeichnung steht für true RMS und betrift das Messgerät 830 740. Gleichspannung Einheit Messbereich Auflösung Genauigkeit (%Wiedergabe + Digits) 60 mV/600 mV 0,01 mV 60 mV/600 mV/6 V/60 V 0,1 mV ±... -
Seite 18: Technische Daten (Allgemein)
Technische Daten (Messbereiche) Kapazität Einheit Messbereich Auflösung Genauigkeit (%Wiedergabe + Digits) 40 nF 0,01 nF ± (2,5%+3) 400 nF/4 µF/40 µF 0,1 nF 400 μF/4000 µF 0,1 µF ± (3,0%+5) Bei Messungen im 4000 µF Bereich sollte die Messdauer mehr als 30 Sekunden betragen. Temperatur Einheit Messbereich Auflösung... - Seite 19 Die Konformitätserklärung ist im Bereich „Kontakt und Service“ unter folgender Internetseite veröffentlicht: http://www.pollin.de/ Diese Bedienungsanleitung ist eine Publikation von Pollin Electronic GmbH, Max-Pollin-Straße 1, 85104 Pförring. Alle Rechte einschließlich Übersetzung vorbehalten. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
