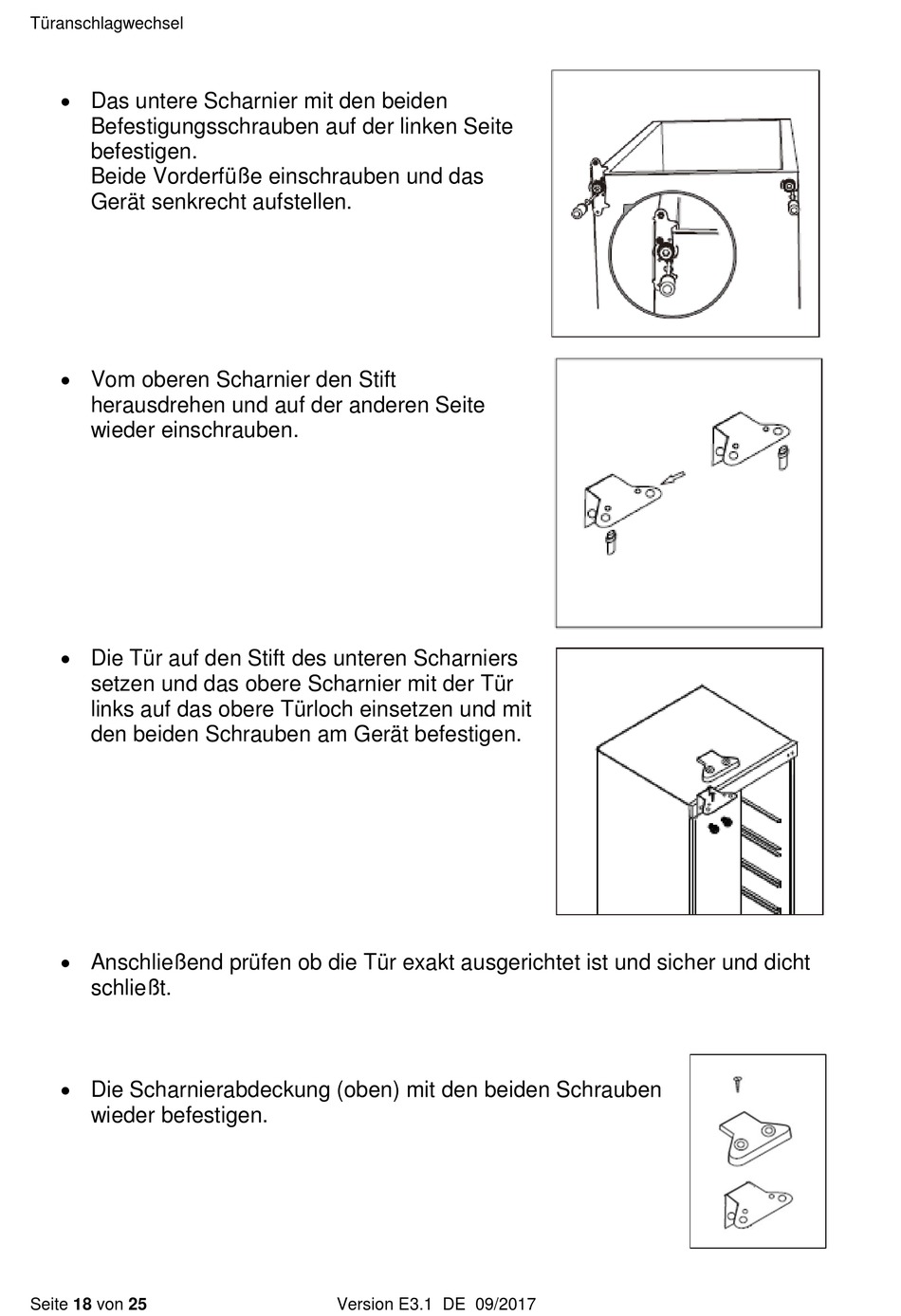

Türanschlagwechsel
Das untere Scharnier mit den beiden
Befestigungsschrauben auf der linken Seite
befestigen.
Beide Vorderfüße einschrauben und das
Gerät senkrecht aufstellen.
Vom oberen Scharnier den Stift
herausdrehen und auf der anderen Seite
wieder einschrauben.
Die Tür auf den Stift des unteren Scharniers
setzen und das obere Scharnier mit der Tür
links auf das obere Türloch einsetzen und mit
den beiden Schrauben am Gerät befestigen.
Anschließend prüfen ob die Tür exakt ausgerichtet ist und sicher und dicht
schließt.
Die Scharnierabdeckung (oben) mit den beiden Schrauben
wieder befestigen.
Seite 18 von 25
Version E3.1 DE 09/2017
