b. Fangkorb aus kunststoff
Es gibt zwei Arten. Bei einer sind die obere
Abdeckung und der Griff bereits an der Schale
angebracht, bei der anderen müssen diese Teile
erst zusammengebaut werden.
Klammer öffnen und über Querstange des Rahmens schieben
Oberseite Klammer
Querstange
Schraube
Rahmen
Schraube
Lippe
Mutter
Unterseite
Mutter
Wenn diese Teile des fangkorbs bereits
zusammengebaut sind, bei Schritt 4 begin-
nen.

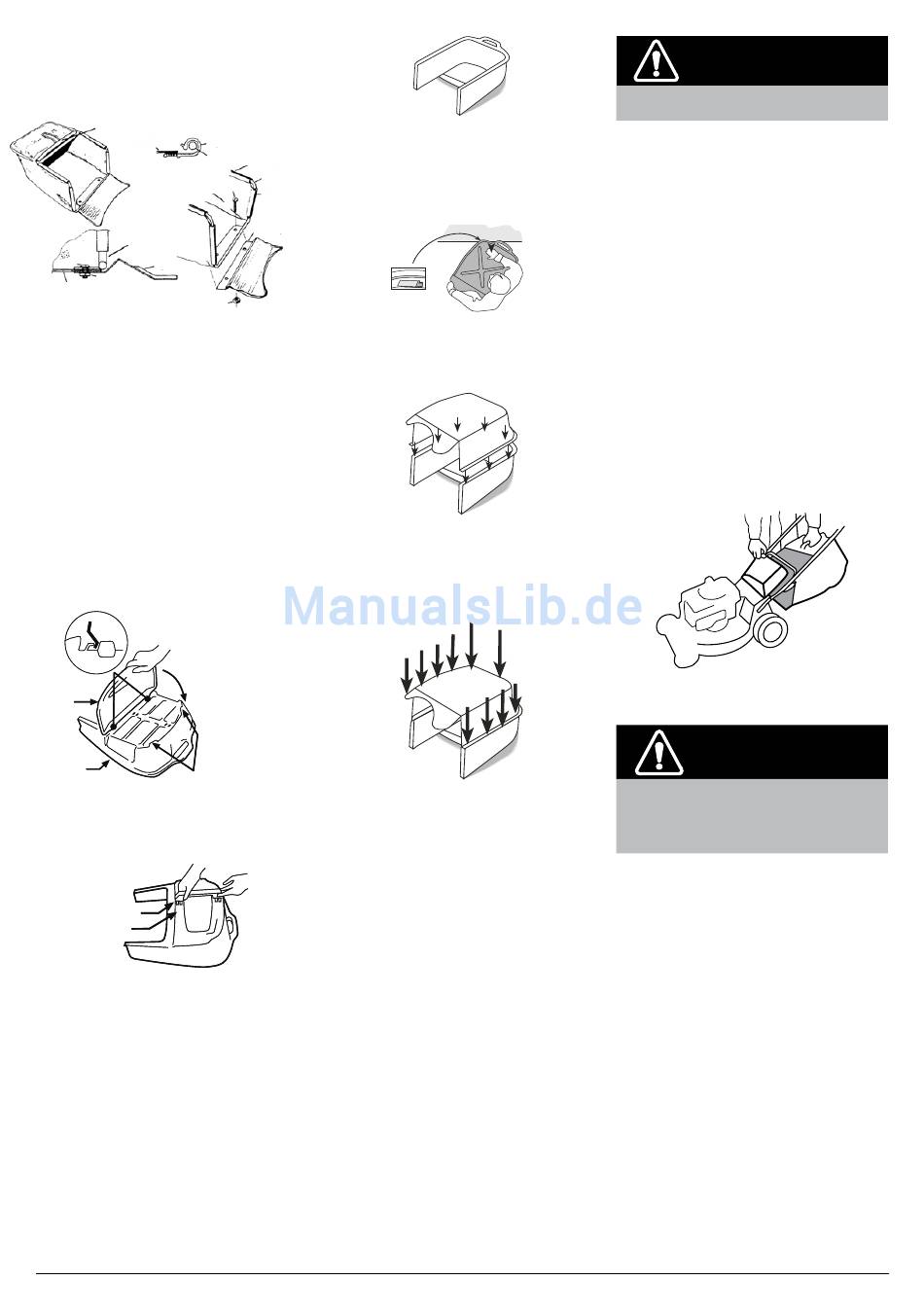

1. Den oberen Teil der Schale (A) auf eine
solide, ebene Oberfläche stellen, so dass
das Gitter nach oben zeigt.
2. Die obere Abdeckung (B) so halten, dass
die konkave Seite auf das Gitter weist,
das hintere Ende anheben und die vor-
deren Clips in die Haken auf der oberen
Grasfangschale einrasten lassen. In dieser
Position halten und das hintere Ende der
Abdeckung nach unten schwenken und
anpressen, bis die widerhaken auf der
Abdeckung in die Schlitze der Schale
einrasten.
3. Das ‚F' auf dem Griff finden und darauf
achten, dass es sich neben dem ‚F'
'B' 'B'
'A' 'A'
auf der Grasfangschale befindet. Den Griff
mit kräftigem Druck in die quadratischen
Vertiefungen des oberen Grasfangteils
einfügen.
Bauteil umdrehen und darauf achten, dass
'F' 'F'
'F' 'F'
die widerhaken auf dem Griff voll einger-
astet sind. Verriegelungen auf der Schale
zurückschieben, damit der Griff festhält.
4. Die obere Schale mit der Öffnung nach
oben auf eine solide werkbank stellen.
Keinen Tisch benutzen, da er durch Kratzer
beschädigt werden könnte.
5. Die untere Schale umgekehrt über die
obere Schale in Position bringen, die zwei
Teile sorgfältig ausrichten und darauf
achten, dass die Hakenclips auf die jeweili-
gen Schlitze ausgerichtet sind. Die hinteren
Griffe zusammenpressen.
6. Ohne umzudrehen den Fangkorb so
10
drehen, dass die Lippe und der hintere
Griff auf der Kante der werkbank aufliegen
(siehe Abb.) und der Grasfang zwischen
Seitenklammer
Ihnen und der werkbank eingeklemmt ist.
Rahmen
7. Mit der flachen Hand oben auf den Teil
Vorderklammer
der Plastikschalen schlagen, der auf der
werkbank aufliegt.
Vorderlippe
Man sollte hören, wie die Hakenclips in die
Schlitze einrasten, wenn nicht, Ausrichtung
überprüfen und nochmals ein wenig stärker
darauf schlagen.
8. Beginnend beim hinteren Griff von
links nach rechts um den Fangkorb heru-
marbeiten, wobei nach der Reihe jeder
Befestigungsclip auf der werkbankkante
aufgelegt und eingerastet wird.
9. Am Schluß sorgfältig überprüfen,
9 8
dass alle Clips voll eingerastet sind.
C. Aerofangkorb
Der Fangbeutel und geformte Kunststoff-
Grasfänger sind vorne mit einer Schwelle
ausgestattet, die auf der Querleiste unten am
Auswurftunnel aufsitzt. Der Rotarola-Fangkorb
der Serie 18 hat zwei Stollen, die in die Haken
der Holmhalter greifen.
Der Aero-Fangkorb hat unter der vorderen
Querleiste zwei Platten, die in den Stützkanal
auf der Mäherrückseite in Bodennähe einhaken.
Halten Sie die Rückseite des Aero-Fangkorbs
in Bodennähe, bis die Platten mit dem Stütz-
kanal einrasten, dann drehen Sie den Fangkorb
aufwärts in die richtige Position. Schacht oder
Klappe können beim Aufdrehen losgelassen
werden, da die Haken an der Vorderseite des
Fangkorbs automatisch am Mäher einhaken,
so dass der Schacht bzw. die Klappe in die
geschlossene Stellung am Fänger fallen kann.
Achten Sie bei allen Fängerarten darauf, dass
der hintere Rand des Schachtes bzw. der
Klappe in der richtigen Stellung gesichert ist.
1
4
2
5
3
6
7
10
aCHTung
WARNING
Den Fangkorb nur dann am Rasenmäher anbringen
THE CATCHER SHOULD BE FITTED TO AND
oder davon entfernen, wenn der Motor aus ist.
REMOVED FROM THE MOWER ONLY WHEN
Anbringen des Fangkorbs
Von der rechten Seite des Rasenmähers mit
der rechten Hand nach unten fassen und
die Sicherheitsklappe (Smart Chute) am
Griff hochziehen bis sie sich parallel zum
Rasenmähergriff befindet. Den Fangkorb mit
der linken Hand aufheben und hinten am
Rasenmäher in Position bringen.
Die Grasfanglippe der Textil- und Plastikmodelle
liegt auf der Querstange oder am Fuß des
Auswurftunnels auf, während die zwei Haken
oben an der Öffnung des Aerofangkorbs auf den
seitlichen Leisten innen in der Auswurföffnung
des Rasenmähers sitzen. Der Grasfang der
Serie 18 Rotarola hat zwei Ösen, die in die
Haken in der nähe der Griffhalterungen des
Rasenmähers passen.
wenn sich der Fangkorb in der korrekten
Position befindet, die Klappe (Smart Chute)
senken, damit sie ihn festhält. Darauf achten,
dass der hintere Rand der Sicherheitsklappe
komplett in die Lippe oder Stange am Ende der
Grasfangöffnung einrastet.
Entfernen des Fangkorbs

—Alle Modelle

aCHTung
WARNING
Bevor der Grasfang entfernt wird oder der Rasen-
ALWAYS WAIT UNTIL THE ENGINE AND
mäher eingestellt wird, immer warten bis der Motor BLADE HAVE STOPPED COMPLETEL
und die Messer völlig zum Stillstand gekommen BEFORE REMOVING THE CATCHER OR
sind. nicht vergessen, dass der Schalldämpfer und ADJUSTING THE MOWER. REMEMBER, TH
dessen Umfeld sehr heiß sein können. MUFFLER AND NEARBY AREAS MAY BE
Motor abschalten und rechts vom Rasenmäher
stehen. Den Fangkorb mit der linken Hand am
Griff fassen und leicht anheben, während die
Sicherheitsklappe mit der rechten Hand hoch-
gehoben wird. Fangkorb herausnehmen und
Klappe über Grasauswurföffnung senken.
