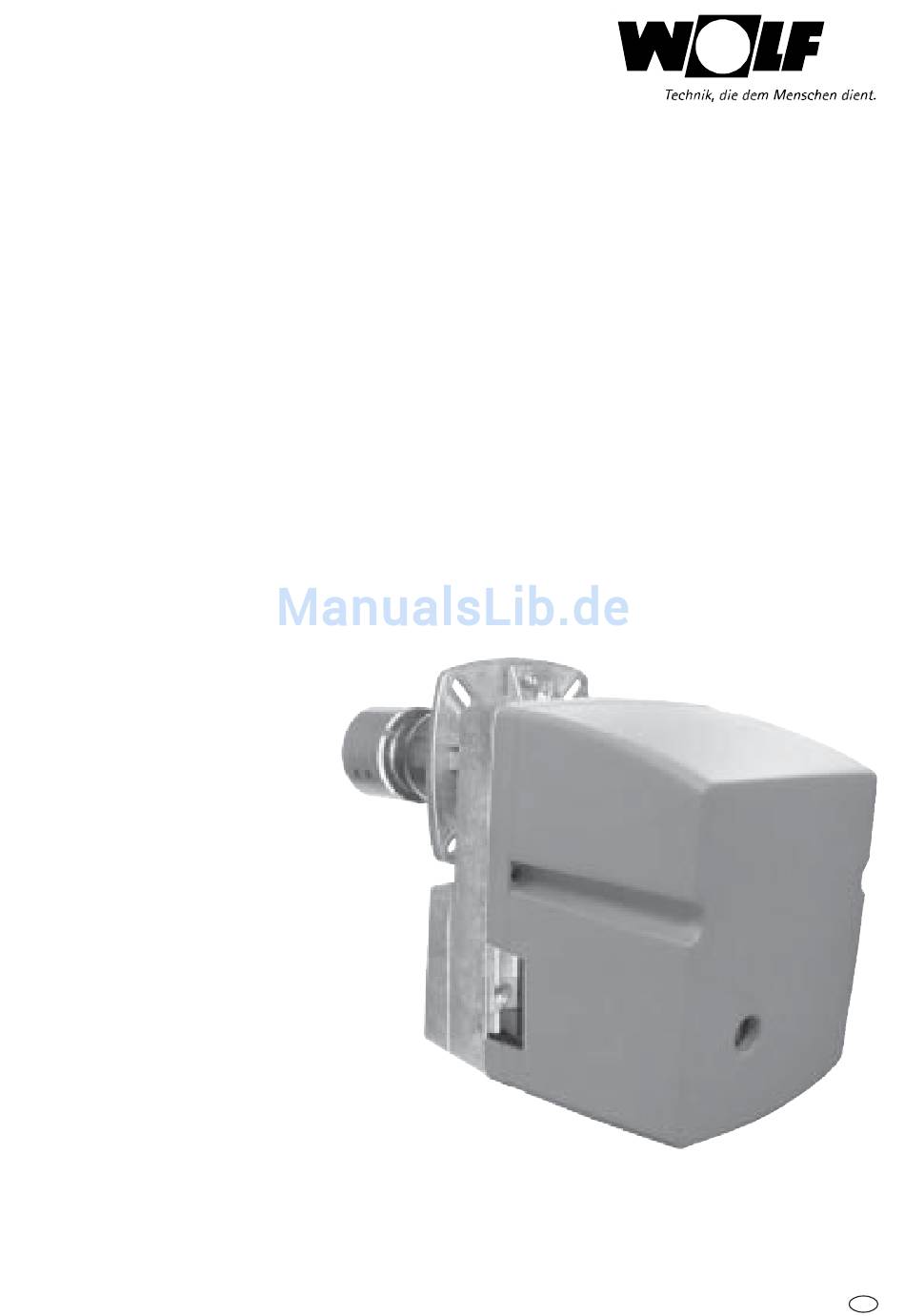

- Seite 1 Montage- und Wartungsanleitung Ölgebläsebrenner TH TopOne System-Unit Ölbrennwert ComfortLine FunctionLine Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de Art-Nr. 30 60 862 Änderungen vorbehalten 01/04 VOD...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ......................Seite Hinweiszeichen / Sicherheitshinweise ................... 3 Normen / Vorschriften .......................... 4 Beschreibung ............................5 Aufstellungshinweise ........................... 6 Brennermontage / Brennereintauchtiefe ..................7 Brennerverdrahtung ..........................8 Brenner-Ablaufdiagramm ........................8 Ölfeuerungsautomat ..........................9 Inbetriebnahme ..........................10-12 Pumpendruck ............................12 Unterdruckkontrolle .......................... -
Seite 3: Hinweiszeichen / Sicherheitshinweise
An Anschlußklemmen liegt auch • Der Ölgebläsebrenner darf nur innerhalb des bei ausgeschalteten Betriebs- Leistungsbereichs betrieben werden, der in schalter Spannung an. den technischen Unterlagen der Fa. WOLF vorgegeben ist. "Hinweis" kennzeichnet techni- Achtung • Sicherheits- und Überwachungseinrichtungen sche Anweisungen, die zu be- dürfen nicht entfernt, überbrückt oder in an-... -
Seite 4: Normen / Vorschriften
Normen / Vorschriften Normen und Vorschriften Die Installation eines Wolf-Ölgebläsebrenners darf nur vom anerkannten Fachmann durch- geführt werden. Dieser übernimmt auch die Verantwortung für die ordnungsgemäße In- stallation und für die erste Inbetriebnahme. Für die Installation sind nachstehende Vor- schriften zu beachten: •... -
Seite 5: Beschreibung
Beschreibung Ölgebläsebrenner für Heizöl EL, baumustergeprüft nach DIN EN 267. serienmäßig ausgerüstet mit: Luftabschlußklappe Ölbrennerdüse Ölvorwärmung (nicht bei Brennertyp EK01B.7L-T) Brennerbuchsenteil zum Anschluß an die Regelung Im Werk warm eingestellt auf Kesselleistung gemäß Tabelle Seite 14/15 (Werkseinstellungen). Bei Inbetriebnahme ist eine Feinregelung am Düsenstock zur Anpassung an die örtlichen Verhältnisse ggf. -
Seite 6: Aufstellungshinweise
Aufstellungshinweise Die Frischluftzuführung muß ge- Allgemeine Aufstellungshinweise währleistet sein und den örtlichen Vorschriften, bzw. den Gas- Der Ölgebläsebrenner darf nicht in Achtung installationsvorschriften entspre- Räumen mit aggressiven Dämpfen, chen. Wir empfehlen die Frischluft starkem Staubanfall oder hoher dem Kessel direkt von außen zuzu- Luftfeuchtigkeit aufgestellt wer- führen. -
Seite 7: Brennermontage / Brennereintauchtiefe
Brennermontage / Brennereintauchtiefe • Türbolzen je nach Anordnung des Ölfilters so einstecken, daß die Kesseltüre nach rechts oder links schwenkbar ist. Stiftschrauben fest in Kesseltüre einschrauben. • Flansch mit Flanschdichtung über Stiftschrauben schieben; mit Muttern über Kreuz anziehen. • Brenner mit Flanschklemmring an Kesseltüre montieren. -
Seite 8: Brennerverdrahtung
Brennerverdrahtung Brennerverdrahtung Brennerbuchsenteil 9 7 5 SH 113 Brennermotor Flammen- Ölvorwärmung * Magnetventil wächter Zündelektroden * keine Ölvorwärmung bei Brennertyp EK01B.7L-T Brenner-Ablaufdiagramm Temperatur- Vorwärmer Brenner- Magnet- Zündtrafo Flammen- Störung Entriegelung regler motor ventil wächter Einschaltung des Auotmaten (und des Vorwärmers) tw Wartezeit bei Vorwärmer Einschaltung des Motors, des Zündtrafos tv1 Vorbelüftungs- und Vorzündzeit... -
Seite 9: Ölfeuerungsautomat
Ölfeuerungsautomat Ölfeuerungsautomat SH 113 Entstörknopf R Der Ölfeuerungsautomat SH 113 steuert und überwacht den Gebläsebrenner. Das eingebaute visuelle Informationssystem informiert über die Ursachen einer Störabschaltung. Die jeweils letzte Fehlerursache wird im Gerät gespeichert und läßt sich auch nach einem Spannungsausfall beim Wiedereinschalten des Geräts rekonstruieren. -
Seite 10: Inbetriebnahme
Inbetriebnahme Die erste Inbetriebnahme und Energieeinsparung die Bedienung des Ölgebläse- • Weisen Sie die Kunden auf die Möglichkei- brenner, sowie die Einweisung ten der Energieeinsparung hin. des Betreibers muß von einem qualifizierten Fachmann durch- • Nutzen Sie die Möglichkeit, die Heizkreis- geführt werden. - Seite 11 Inbetriebnahme Der Brenner geht wie folgt in Betrieb: Einstellschraube für Düsenstock 1. Ölvorwärmung schaltet ein. (nicht bei Brennertyp EK01B.7L-T) 2. Brennermotor läuft nach ca. 1 Minute an und Zündung schaltet ein. 3. Nach einer Vorbelüftungszeit von ca. 15 Sekunden öffnet das Magnetventil. Das an- gesaugte Heizöl gelangt zur Düse und es erfolgt die Flammenbildung.
-
Seite 12: Pumpendruck
Pumpendruck Der Öldruck ist entsprechend der Leistung ein- Druckölleitung gestellt und kann im Bedarfsfall verändert Öldruckmeßanschluß werden. Vakuummeßanschluß Druckregulier- schraube Vorlauf Rücklauf Bild: Einstellung Pumpendruck Öldruckmanometer in Öldruckmeßanschluß der Öldruckmanometer Pumpe einschrauben. Der Öldruck ist mit der Druckregulierschraube einzustellen. Einstellen des gewünschten Öldrucks: Rechtsdrehen ! Druckerhöhung Linksdrehen... -
Seite 13: Unterdruckkontrolle
Unterdruckkontrolle Das Vakuummanometer ist am Vakuum- Öldruckmeßanschluß meßanschluß anzuschließen. Der höchst- Vakuummeßanschluß zulässige Unterdruck beträgt 0,4 bar. Bei höherem Unterdruck vergast das Heizöl, wodurch kratzende Geräusche in der Pumpe entstehen. Ölleitungen und Verbindungen müssen luftdicht sein! Andernfalls wird Luft angesaugt und der Brenner geht auf Störung. -
Seite 14: Brennereinstellung
Brennereinstellungen Brennereinstellwerte Kesseltyp Brennertyp Kessel- Öldurch- Düse leistung satz Fluidics [kW] [kg/h] TOK-22 TH EK01B.3L-TH 1.93 0.50/45°SF TOK-29 TH EK01B.3L-TH 2.49 0.60/45°SF CNU (CB)-17 TH EK01B.3L-TH1 1.31 0.40/45°SF FNU (FB)-17 TH 1.50 0.40/45°SF 1.59 0.45/45°SF CNU (CB)-20 TH EK01B.3L-TH1 1.59 0.45/45°SF... - Seite 15 Pumpen- Luft- Düsenstock Ansaugluft- Brenner- druck drossel führung eintauchtiefe [bar] [Skala] [Skala] [Skala] Abstand X 12.0 13.0 11.0 10.5 10.5 10.0 11.5 12.5 10.0 11.0 10.0 12.0 10.0 12.0 14.5 11.0 11.5 14.0 11.0 11.5 13.0 14.0 14.5 18.0 11.5 13.5 10.0 15.0...
-
Seite 16: Veränderung Der Brennereinstellungen
Veränderung der Brennereinstellung Luftregulierung Skala Luftdrossel Die Luftregulierung erfolgt mittels einer Luft- Einstellschraube für Luftdrossel drossel (Vorregulierung) sowie durch Verschie- ben des Düsenstockes (Feinregulierung). Die Vorregulierung erfolgt durch Drehen der Einstellschraube für Luftdrossel. Die Luftdrossel zeigt eine Skala an, Richtwerte für die Einstel- lung siehe Tabelle Seite 15. -
Seite 17: Wartung / Düsenwechsel
Wartung / Düsenwechsel Hinweis: Um eine zuverlässige und wirtschaftliche Funk- tion der Heizungsanlage zu gewährleisten, ist der Betreiber der Anlage verpflichtet, diese einmal jährlich von einem zugelassenen Fach- mann warten und reinigen zu lassen. Wir empfehlen einen Wartungsvertrag. Befestigungsschrauben • Anlage abschalten (siehe Betriebsanleitung) und Brenner auf Körpertemperatur abküh- len lassen, um Verbrennungen zu vermeiden. -
Seite 18: Stauscheibenhalter Und Elektrodenabstand
Wartung / Düsenwechsel • Beim Düsenwechsel mit zweitem Gabelschlüssel gegenhalten. Vor dem Einschrauben der neuen Düse Ölvorwärmung mit Öl füllen, um Lufteinschlüsse zu vermeiden. Bild: Düsenwechsel • Zusammenbau in umgekehrter Reihenfolge. Stauscheibenhalter und Elektrodenabstand Die Brenner sind werkseitig auf die in der Tabelle angegebene Leistung eingestellt. -
Seite 19: Störung-Ursache-Behebung
Störung-Ursache-Behebung Störung Ursache Behebung Brenner läuft nicht Keine Spannung vorhanden Sicherung, elektrische Anschlüsse, Stellung Betriebsschalter Regelung und Heizungsnotschalter überprüfen Sicherheitstemperatur- Entriegelung an der Regelung begrenzer hat abgeschaltet drücken Motor defekt Motor austauschen Ölvorwärmung defekt Ölvorwärmung austauschen Ölpumpe blockiert Ölpumpe austauschen Steuergerät zeigt Störung Entstörknopf drücken Abgastemperaturbegrenzer... - Seite 20 Störung-Ursache-Behebung Störung Ursache Behebung Brenner läuft an, es wird jedoch Magnetventil defekt Düsenstock austauschen kein Öl eingesprüht, obwohl Düse verstopft Düse auswechseln Manometer an der Pumpe Druck anzeigt Brenner läuft an und Flamme Flammenwächter verschmutzt Flammenwächter reinigen entsteht, nach Ablauf der Flammenwächter defekt Flammenwächter austauschen Sicherheitszeit geht Brenner...
