OBI MAX Bauanweisung Seite 16

MONTAGE, WANDBEFESTIGUNG

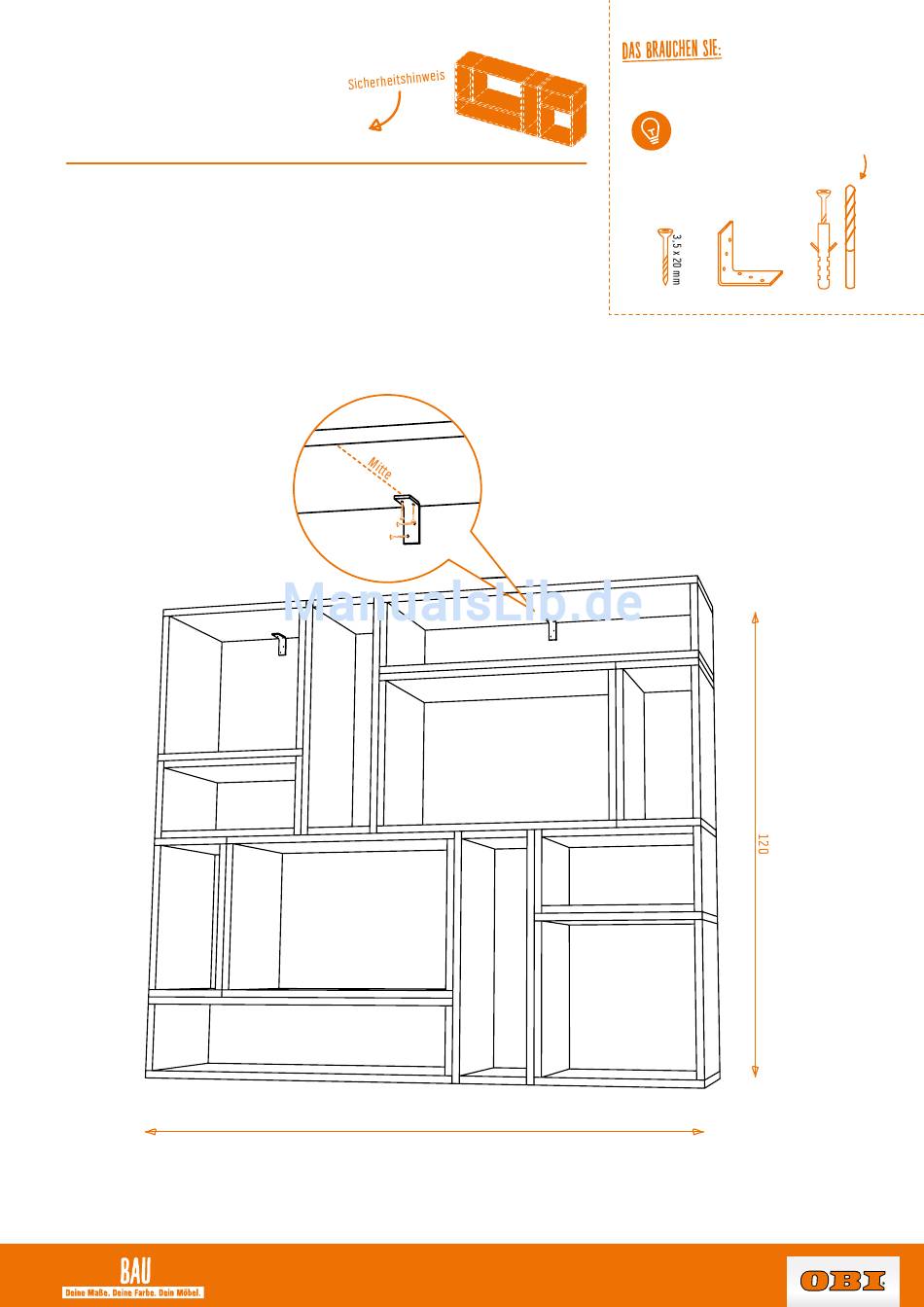

Schritt 9
Ab einer Höhe von 1,20 m schrauben Sie einen Winkelverbinder mittig an eine der obersten Kisten.
Wenn Ihr Regal - wie in der Abbildung - eine Breite von mindestens 1,40 m hat, verschrauben Sie zwei
Winkelverbinder mit den außenliegenden Modulen. Richten Sie das Möbel aus, um die Markierungen
für die Bohrlöcher an der Wand zu setzen. Bohren Sie mit dem Steinbohrer in die Wand, setzen Sie die
Dübel ein und verschrauben Sie den Winkelverbinder mit den beiliegenden Schrauben mit der Wand.
SELBST MöBEL
140
16 | 20
Wenn Sie Ihr Regal an der Wand befestigen
möchten, informieren Sie sich in Ihrem
OBI Markt, welche Dübel, Schrauben und
Steinbohrer sich für die Anbringung an
Ihre Wand eignen!
M3 M4
