Los geht’s! LIEBER SELBERBAUER, es freut mich, dass Sie sich für dieses Möbel entschieden haben. Eigens für OBI Selbstbaumöbel habe ich dieses modulare Regal entworfen und gestaltet. Damit Sie sofort loslegen können, finden Sie auf den nächs- ten Seiten eine Materialliste und eine Bauanleitung, die Ihnen jeden Konstruktionsschritt ausführlich erklärt.
Seite 3

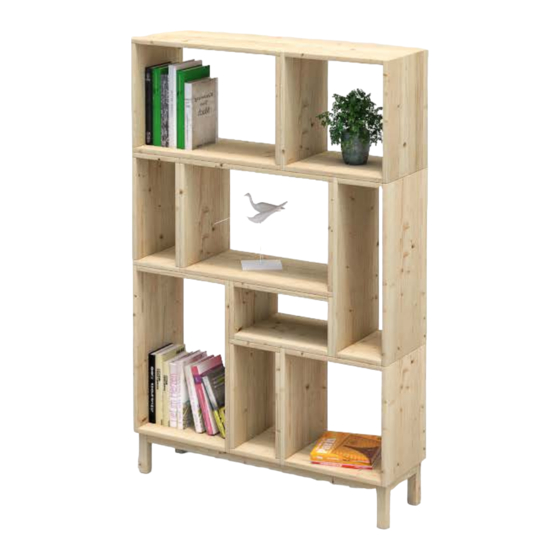

So wird Ihr Möbel zusammengesetzt: KISTE 1 KISTE 2 KISTE 3 40 x 20 cm 40 x 40 cm 60 x 40 cm KISTE 4 KISTE 5 80 x 20 cm 60 x 20 cm SELBST MöBEL 3 | 19...
MATERIAL & FARBE Schleifpapier K 120/K 180/ K 240 Wenn Sie Ihr Regal an der Wand befestigen möchten, informieren Sie sich in Ihrem OBI Markt, welche Dübel, Abdeckplane 4 x 5 m Schrauben und Steinbohrer sich für die Anbringung Spax 4 x 60mm / Spax 4 x 30mm...
Seite 5
Alles gefunden?! Perfekt, dann können Sie ja loslegen. SCHLEIFEN Aller Anfang ist leicht: Vor dem Zusammenbauen müssen alle Hölzer geschliffen werden. SEITE 7 BODEN Mit dem Vorbohren der Leimholzplatten haben Sie die beste Grundlage für die Eck- verbindungen geschaffen. SEITE 8 FARBE &...
SOCKEL Bauen Sie auf ein sichbares Fundament, dass bei Umgestaltung Ihres Raumes mühe- los an die neue Position rückt. 30 MINUTEN SEITE 11 - 13 MONTAGE Ordnen Sie die Kisten nach Belieben an und verleihen Sie Ihrem Möbel durch das Verschrauben einzelner Module - ggf.
Seite 7
SCHLEIFEN Schritt 1 Schleifen Sie alle Flächen und Kanten der Hölzer mit dem Schleifklotz und dem K 120 Schleifpapier. Wiederholen Sie diesen Vorgang mit dem K 180 Schleifpapier. Vorbohren, Verschrauben, Schleifen & Streichen – alle Infos und Tipps rundum erfolgreiches Bauen finden Sie auf Seite 19.
Seite 8
BODEN Schritt 2 BODEN Bohren Sie die Leimholzplatten an den abgebildeten Stellen vor. Bei einer Flächentiefe von 200 mm benötigen Sie keine mittlere Bohrung. Vorgebohrt werden immer die beiden längeren Platten einer Kiste. SELBST MöBEL 8 | 20...
Seite 9
Verpackung angegebenen Verarbeitungshinweise. Bei Kreidefarben gegebenenfalls mit dem passenden Möbelwachs versiegeln, um die Farbe zu schützen und ein Abfärben zu vermeiden. Weitere Tipps zum Thema Streichen finden Sie auf der OBI Website. SELBST MöBEL 9 | 20...
Seite 10
RAHMEN Schritt 4 SEITEN Zeichnen Sie mit Hilfe der Bohrschablone die Markierungen wie abgebildet an. Anschließend bohren Sie die Balken an den entsprechenden Stellen vor. Bei einer Flächentiefe von 200 mm benötigen Sie keine mittlere Verschraubung. SELBST MöBEL 10 | 20...
Seite 11
Was Sie für den Sockel brauchen: SELBST MöBEL 11 | 20...
Seite 12
Schritt 5a Schritt 5b Unter einer Breite von 1,40 m fallen diese Bohrungen weg. Die OBI Bohrschablone erleichtert Ihnen das Anzeich- nen der Bohrlöcher. Auf den Seiten 16 & 17 erfahren Sie, wie Sie sich eine Bohrschablone anfertigen. SELBST MöBEL...
Seite 13
SOCKEL Schritt 6 Verschrauben Sie die Zargen wie in der Abbildung gezeigt miteinander. 180˚ Unter einer Breite von 1,40 m können die Mittelfüße weggelassen werden. SELBST MöBEL 13 | 20...
Seite 14
MONTAGE, STABILISIERUNG Schritt 7 Ordnen Sie die Kisten nach der Abbildung auf Seite 3 an. Bohren Sie die Kisten vor [Schritt 7a], um diese miteinander verschrauben zu können [Schritt 7b]. Bohren Sie mit einem Abstand von 50 mm von der Ecke aus bzw. bei den 16,4 cm schmalen Teilen mittig vor. Achten Sie darauf, dass Sie nicht durchbohren, sondern nur eine Brettstärke vorbohren.
Seite 15
MONTAGE, SOCKEL Schritt 8 Haben Sie sich für einen Sockel entschieden, wird dieser mit den bereits zusammenmontierten Kisten verbunden. Hierzu bohren Sie den Sockel an den markierten Stellen vor [Schritt 8a]. Anschließend setzten Sie den Sockel an die Unterseite der Kisten und verschrauben beide Teile von unten miteinander [Schritt 8b].
Seite 16
MONTAGE, WANDBEFESTIGUNG Wenn Sie Ihr Regal an der Wand befestigen möchten, informieren Sie sich in Ihrem OBI Markt, welche Dübel, Schrauben und Steinbohrer sich für die Anbringung an Ihre Wand eignen! Schritt 9 Ab einer Höhe von 1,20 m schrauben Sie einen Winkelverbinder mittig an eine der obersten Kisten.
Seite 17
Das Maß aller Möbel DRUCKEN Drucken Sie die folgende Seite aus und achten Sie bei den Druckeinstellungen darauf, dass Sie „tatsächliche Größe“ ausgewählt haben. Nur so misst die Schablone die Originalmaße. AUSSCHNEIDEN Anschließend schneiden Sie die Schablone einfach aus und kontrollieren zur Sicherheit noch mal die Abmessungen.
Seite 18
Das Maß aller Möbel oben oben unten unten Maßangaben in mm SELBST MöBEL 18 | 20...
Seite 19
Augen und Atemwege schützen Sie beim Schleifen und Streichen am besten durch Tragen eines Mundschutzes und einer Brille. Die OBI GmbH & Co. Deutschland KG schließt bei nicht sach- und fachgerechter Montage entsprechend der Anleitung sowie bei Fehlgebrauch von Materialien und Werkzeugen eine Haftung vorsorglich ausdrücklich aus.
Seite 20
SELBST MöBEL Deine Maße. Deine Farbe. Dein Möbel. Inspirieren Sie andere Selberbauer mit Ihrem Selbstbaumöbel: Schicken Sie uns Fotos Ihres Möbels sowie Ideen und Anregungen. MAILEN SIE UNS! selbstbaumoebel@obi.de mehr auf selbstbaumoebel.obi.de...
