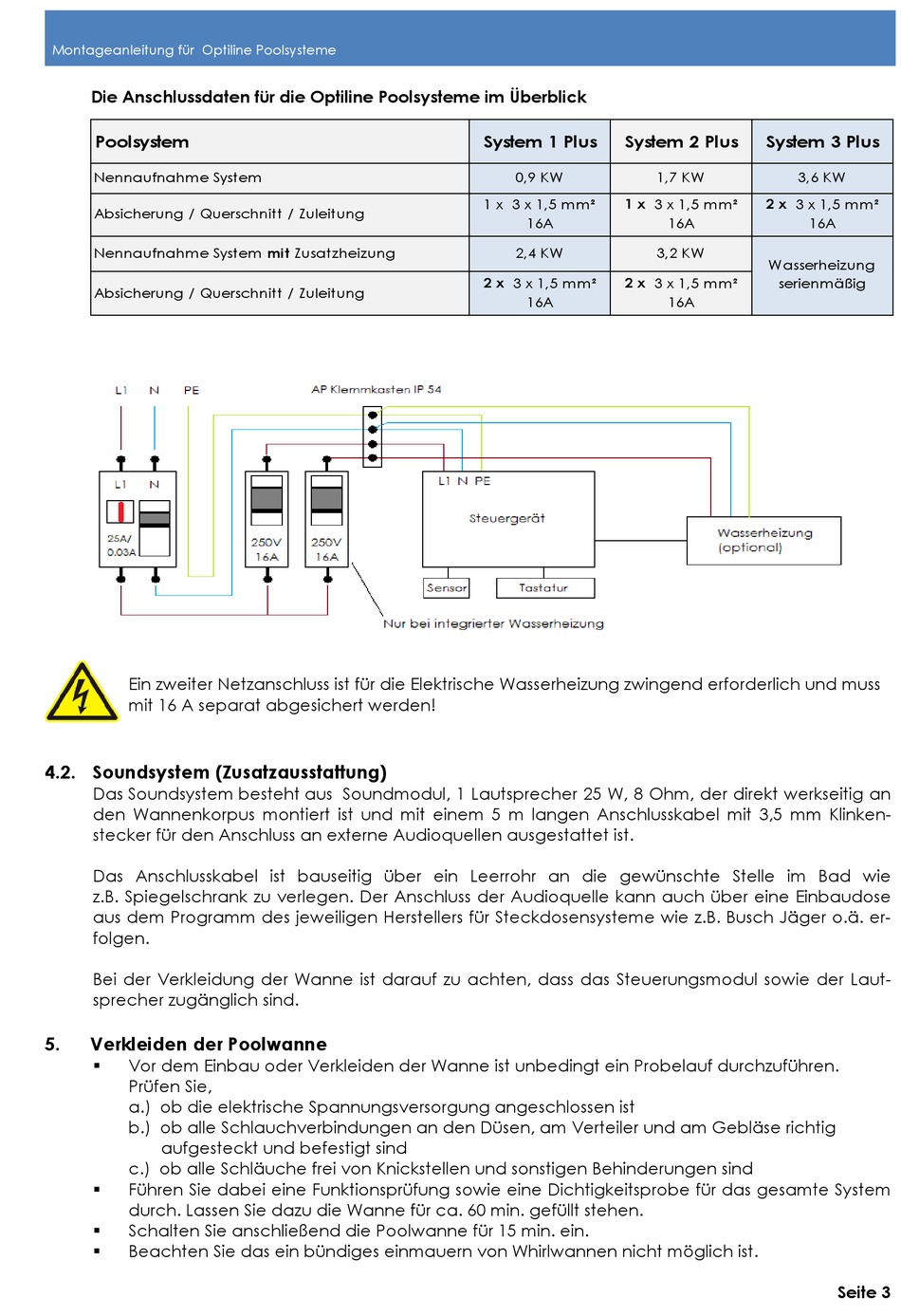

Montageanleitung für Optiline Poolsysteme
Die Anschlussdaten für die Optiline Poolsysteme im Überblick
Poolsystem
Nennaufnahme System
Absicherung / Querschnitt / Zuleitung
Nennaufnahme System mit Zusatzheizung
Absicherung / Querschnitt / Zuleitung
Ein zweiter Netzanschluss ist für die Elektrische Wasserheizung zwingend erforderlich und muss
mit 16 A separat abgesichert werden!
4.2. Soundsystem (Zusatzausstattung)
Das Soundsystem besteht aus Soundmodul, 1 Lautsprecher 25 W, 8 Ohm, der direkt werkseitig an
den Wannenkorpus montiert ist und mit einem 5 m langen Anschlusskabel mit 3,5 mm Klinken-
stecker für den Anschluss an externe Audioquellen ausgestattet ist.
Das Anschlusskabel ist bauseitig über ein Leerrohr an die gewünschte Stelle im Bad wie
z.B. Spiegelschrank zu verlegen. Der Anschluss der Audioquelle kann auch über eine Einbaudose
aus dem Programm des jeweiligen Herstellers für Steckdosensysteme wie z.B. Busch Jäger o.ä. er-
folgen.
Bei der Verkleidung der Wanne ist darauf zu achten, dass das Steuerungsmodul sowie der Laut-
sprecher zugänglich sind.
5.
Verkleiden der Poolwanne
Vor dem Einbau oder Verkleiden der Wanne ist unbedingt ein Probelauf durchzuführen.
Prüfen Sie,
a.) ob die elektrische Spannungsversorgung angeschlossen ist
b.) ob alle Schlauchverbindungen an den Düsen, am Verteiler und am Gebläse richtig
aufgesteckt und befestigt sind
c.) ob alle Schläuche frei von Knickstellen und sonstigen Behinderungen sind
Führen Sie dabei eine Funktionsprüfung sowie eine Dichtigkeitsprobe für das gesamte System
durch. Lassen Sie dazu die Wanne für ca. 60 min. gefüllt stehen.
Schalten Sie anschließend die Poolwanne für 15 min. ein.
Beachten Sie das ein bündiges einmauern von Whirlwannen nicht möglich ist.
System 1 Plus
System 2 Plus
0,9 KW
1 x 3 x 1,5 mm²
1 x 3 x 1,5 mm²
16A
2,4 KW
2 x 3 x 1,5 mm²
2 x 3 x 1,5 mm²
16A
System 3 Plus
1,7 KW
3,6 KW
2 x 3 x 1,5 mm²
16A
16A
3,2 KW
Wasserheizung
serienmäßig
16A
Seite 3
