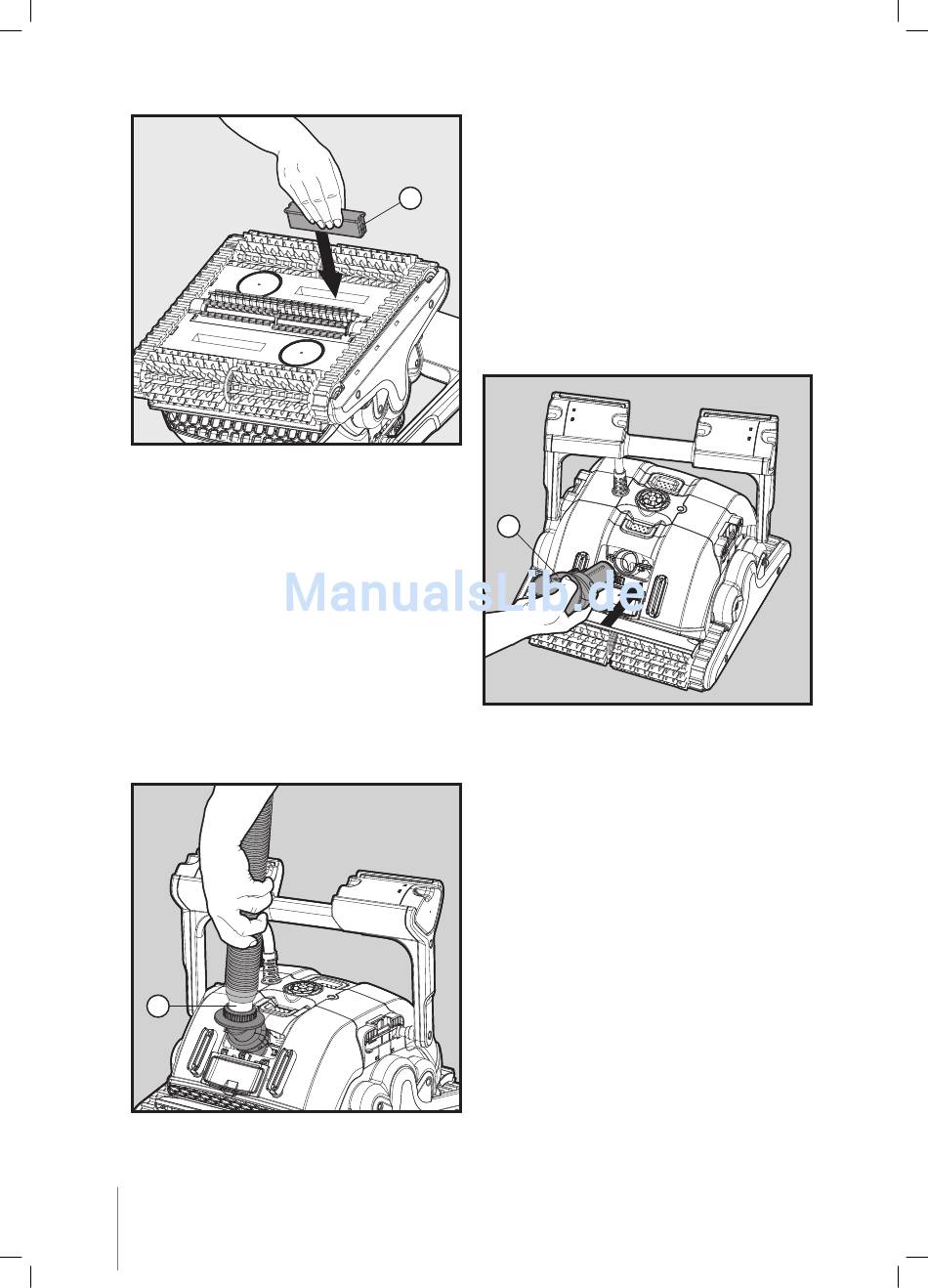

4. Öffnen Sie die Rohrverbindungs-Klappe, indem
Sie sie nach unten ziehen.
Stecken sie den Drehbaren Rohrverbinder ein,
während der Ausrichtung von der Kerbe, so
dass sie nach oben zeigt. Zum entfernen des
Steckers, drücken Sie auf die Lasche (C), die
sich auf der linken Seite des Steckers befindet.
5. V erbinden Sie das Saugrohr mit dem
Drehbaren Rohrverbinder, indem Sie das
Rohr gegen die schwarze Sicherungsmutter
drücken. Das Rohr nicht zu fest gegen die
Sicherungsmutter ziehen. Stellen Sie sicher,
dass eine kleine Lücke zwischen der Sicherungsmutter und dem Rohr (D) bleibt.
D
10
Bio_GER_8151192.indd 10
3. Stecken Sie den Saug-Stecker in
B
die Ansaugöffnung, die sich auf der
gegenüberliegenden Seite des Saug-
Adapters befindet. Um den Saug-Stecker
zu entfernen, auf die Laschen (B) auf beiden
Seiten des Steckers drücken, und ziehen.
C
Dolphin Bio Suction Gebrauchsanweisung
|
