Braas 7GRAD Verlegeanleitung Seite 11

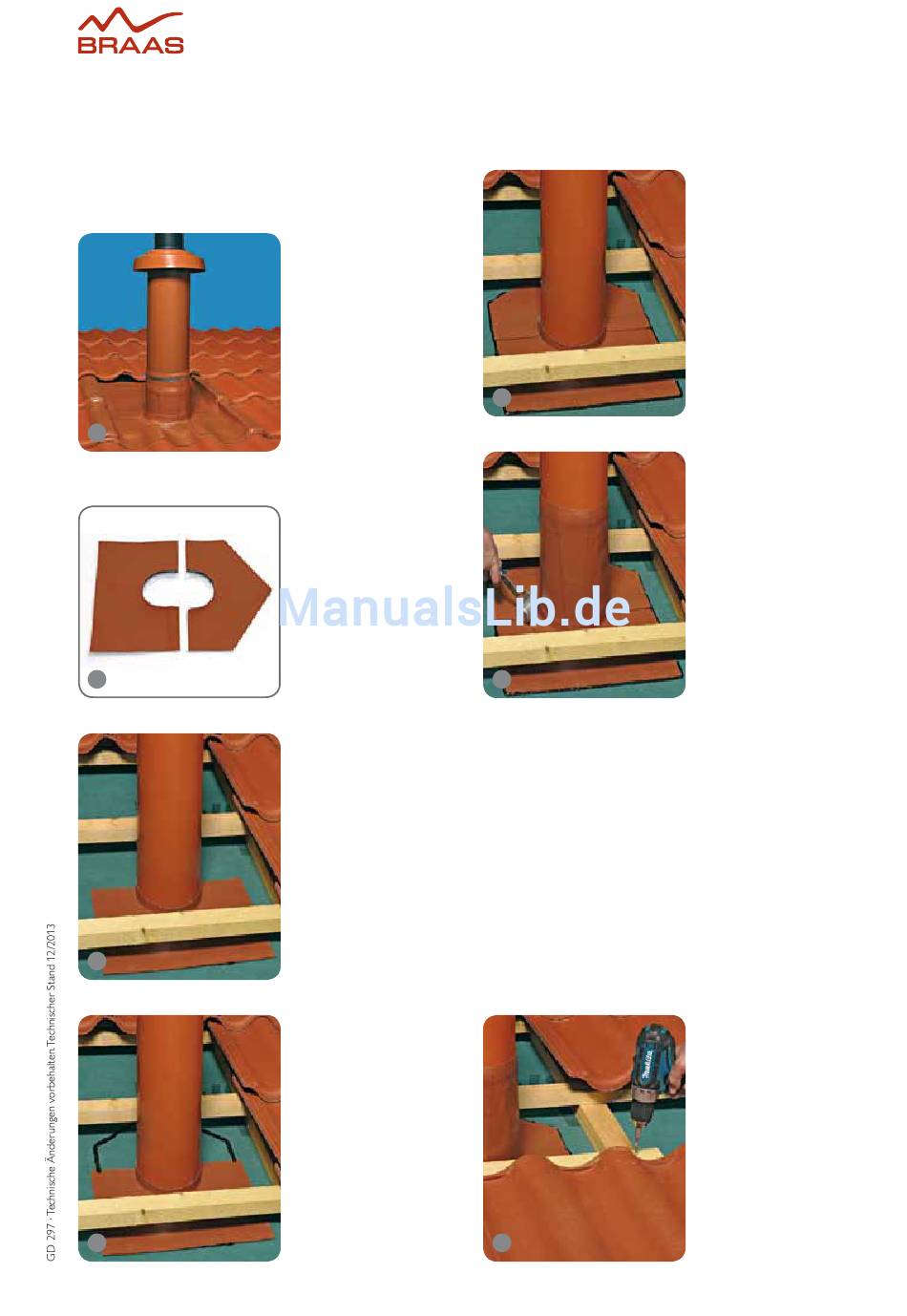

Abgasrohranschluss ø > 125 mm
MIT HANDWERKLICH HERGESTELLTEN WAKAFLEx­
ANSCHLÜSSEN
54
ANSCHLUSS AN DIVOROLL
55
56
57
Braas 7GRAD Dach mit Divoroll Top RU
hinweis
Für Abgasdoppelrohre von
Gas feuerungsanlagen und
Brennwertgeräten, deren
Außenfläche des Innen­
rohres nicht wärmer als
+85 °C wird.
Zwei Wakaflex­Streifen anpassen:
• Länge = ø Abgasrohr + beid­
seitig je ca. 12 cm.
• Je halbkreisförmig ausschneiden,
ø ca. 2 cm kleiner als der ø.
• Den oberen Wakaflex­
Anschluss rautenförmig
zuschneiden.
• Ränder der Ausschnitte hoch­
börteln.
• Traufseitigen Wakaflex­
Anschluss ansetzen und
den mind. 2 cm hohen
Flansch an das Abgasrohr
andrücken.
• Wakaflex auf Divoroll Top
RU seitlich mit Anschluss­
kleber und traufseitig mit
integriertem Wakaflex­
Kleberand und Anschluss­
kleber verkleben.
• Vor dem Ansetzen des
firstseitigen Wakaflex­
Streifens seitlich Divoroll
Anschlusskleber aufbrin­
gen.
58
59
ANSCHLUSS AN DACHDECKUNG
hinweis
Der Untergrund für die Verlegung muss sauber, staubfrei und trocken
sein. Tauwasser und Reif entfernen.
Dargestellt wird beispielhaft das Verlegeprinzip bei der gegebenen Posi­
tion und Durchmesser 125 mm des Abgasrohres sowie Dach lattung
30/50 mm.
Harzer Pfanne F + an Abgasrohr beidecken:
• Breite seitlicher vertiefter Wakaflex­Anschluss mind. 10 cm.
• Tiefe Kaminkehle (Abstand Abgasrohr/Vorderkante Dachdeckung)
mind. 25 cm.
• Schalung um das Abgasrohr herstellen als Auflager für Wakaflex.
60
• Firstseitigen Wakaflex­
Anschluss mit mind. 5 cm
Überlappung auflegen und
Wakaflex untereinander
fest andrücken, so dass
es sich zuverlässig ver­
schweißt.
• Flansch an das Abgasrohr
andrücken.
• Wakaflex im Bereich
der Überlappung und
des Flansches sorgfältig
an drücken.
Wakaflex­Flansch­
verlängerung:
• Länge = Umfang Abgas­
rohr + min. 5 cm.
• Flansch mind. in Breite des
intergrierten Kleberandes
(ca. 3 cm) umbörteln.
• Wakaflex im Bereich der
Überlappung und des
Flansches sorgfältig
andrücken.
• Traufseitige Dachlatte
30/50 cm auf Konterlatte
befestigen, als Auflager für
Schalung um das Abgas­
rohr.
11
