NMT ST21-D2 Bedienungsanleitung

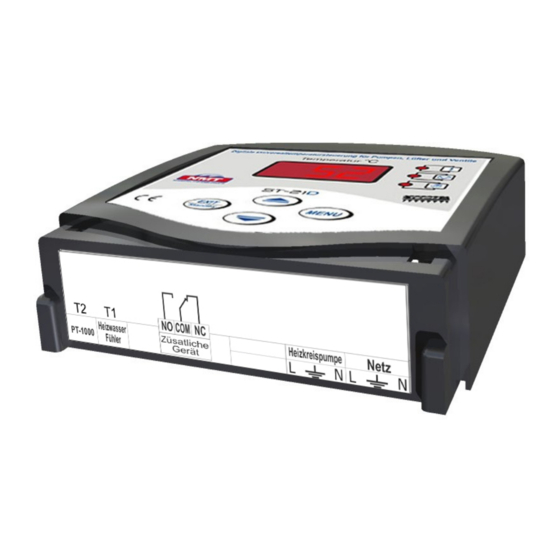

Digitale universaltemperatursteuerung fuer pumpen, luefter und ventile
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für NMT ST21-D2
Inhaltszusammenfassung für NMT ST21-D2
- Seite 2 NMT NORMOTEC IHR HEIZTECHNIK & STEUERUNGSHERSTELLER Werte Kunden. wir die Firma NMT Normotec GmbH sind Hersteller von Heizkesseln & Steuerungen zur Verbrennung von Biomasse. Durch den Einsatz unserer Steuerungen ST21 haben Sie die Möglichkeiten Ihre Heizungsanlagen effizienter zu betreiben. Ein unnötiger Betrieb der Geräte kann somit verhindert werden.
-
Seite 3: Beschreibung Des Steuergeräts
Beschreibung des Steuergeräts Aus - und Eingänge des Steuergerätes Der Regler verfügt über eine Rohr-Schmelzsicherung WT 1,6 A. - Seite 4 Menüerklärung: Temperaturanzeige Fühler T1/T2 ALARM Betrieb des Gerätes Manuleller Betrieb 1. Exit 2. Ausschalten des Gerätes (5Sek.) 1. Menüauswahl 2. Bestätigung der vorgenommenen Einstellung 1. Temperaturanzeige T1 Fühler 1 2. Taste Plus 1. Temperaturanzeige T2 Fühler 2 2. Taste Minus...
-
Seite 5: Anwendung Und Funktion
Anwendung und Funktion: Das Steuergerät ST21-D2 dient zur Ansteuerung einer Umwälzpumpe, eines Ventilators oder eines Magnetventils. Die Funktion der Steuerung besteht im Ein- bzw. Ausschalten des Gerätes (z.B. Umwälzpumpe), wenn der Temperaturfühler den eingestellten Wert über- bzw. unterschreitet. Durch den Einsatz der ST21-D2 werden unnötige Betriebsstunden (Energie) eingespart und damit die Lebensdauer der angesteuerten Geräte verlängert. - Seite 6 Menüführung Manuelle Arbeit Hysterese Einstellung Arbeitsmodus Werkseinstellung (Ein-und (2-20°C) Sockeltemperatur (Einschalten des 1= Zurücksetzen Ausschalten+ (5-90°C) Gerätes bei Test des 0 = Überschreitung Werkseinstellung angesteuerten 1 = Unterschreitung Gerätes) der Sockeltemperatur) Manuelle Arbeit Hysterese Sockeltemperatur Sockeltemp. Werkseinstellung (2-20°C) (5-90°C) (5-200°C) Manuelle Arbeit Einstellung Werkseinstellung...
- Seite 7 der Hysterese ist die Temperaturdifferenz zwischen Ein- und Ausschalttemperatur bezeichnet. z.B. Sockel Temperatur (A3) 60 °C, Hysterese 3°C Das Gerät schaltet bei 60°C ein und erst bei 57°C aus. Dies verhindert das ständige ein bzw. ausschalten der Geräte im Sockel Bereich. Einstellbereich 2 –...
-
Seite 8: Montage
Serviceanleitung ST-21D Schalten Sie die Steuerung aus. Drücken Sie Menü + Exit und halten Sie diese während Sie das Gerät anschalten. Durch gleichzeitiges drücken der Tasten Menü und Exit gelangen Sie in die Serviceebene. Nach nochmaligem drücken der Menütaste können Sie nachfolgende Einstellungen vornehmen: Änderung des Steuerungsvariante: In dieser Funktion können Sie die Steuerungsvariante ändern. - Seite 9 +/- 1 Resistenz des ersten Temperaturfühlers -25 ÷ 90 Resistenz des zweiten Temperaturfühlers -25 ÷ 480 Länge der Leitung des Fühlers Länge der Leitung des Netzanschlusskabels Widerstandswerte Fühler für Steuerungen NMT in Ohm °C PT 1000 1000 1039 1078 1117 1155...
- Seite 10 Anwendungsbeispiele...
- Seite 11 Das Erzeugnis wurde erstmals am 03. Mai 2008 mit dem CE-Zeichen gekennzeichnet. GARANTIE Die Firma NMT garantiert dem Käufer die korrekte Funktion des Gerätes über einen Zeitraum von 24 Monaten ab dem Kaufdatum. Der Garant verpflichtet sich zur kostenlosen Reparatur des Gerätes, wenn der Produzent für die Mängel haftet.
