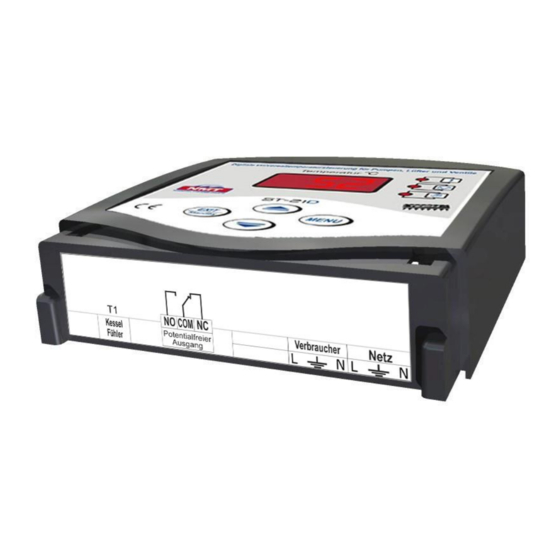

- Seite 2 Wand sollte mit Hilfe der im Lieferumfang enthaltenen Bohrschablone erfolgen. Die Umgebungstemperatur (Abwärme des Kessels/ Rauchrohrs) muss berücksichtigt werden. 1.Produktinformation ST- 21 D1 NMT Steuerung zum Ansteuern von Pumpen, Lüftern und Ventilen z.B. Pufferladung über Rücklaufanhebung oder Steuerung eines Drei-Wege- Umschaltventiles mit potenzialfreiem Anschluss zur Einbindung weiterer Geräte (z.B.
- Seite 3 3.Elektronische Anschlüsse 3.1 Anschluss als Pumpensteuerung Die Steuerung St 21 D1 verfügt über einen Anschluss für Heizwasserfühler bis 90°. Dieser Fühler wird für den Heizkessel benötigt. Weiterhin ist ein potentialfreier Kontakt anschließbar, welcher später genauer erläutert wird. Die Heizkreispumpe (Rücklaufanhebung) und der Netzanschluss werden nach der unteren Abbildung angeschlossen.
- Seite 4 3.3 potentilafreier Ausgang Der potentialfreie Kontakt ist ein Öffner/ Schließer und ermöglicht die Einbindung weiterer Geräte. Dieser wird stromlos angeschlossen und ist ein reiner Kontaktgeber. Es können Beispielsweise Öl- oder Gaskessel zu oder abgeschaltet werden. Dies geschieht immer dann, wenn die Pumpe anfängt zu arbeiten. Beispiel: ST-21 D1 mit Heizkessel und Gaskessel Gaskessel läuft, Heizkessel wird beschickt….
- Seite 5 - Menüausgang - 5 Sekunden Drücken - Ausschalten - Menüpunktauswahl - Einstellungsänderung (nach oben / Taste Plus) - Menüpunktauswahl - Einstellungsänderung (nach unten / Taste Minus)
-
Seite 6: Betrieb
5.Menüführung Menüpunkt Erklärung - Testmöglichkeit des angeschlossenen Gerätes - Dauerbetrieb A1 - manuelle Arbeit - Grundeinstellung AUS - mit Pfeiltasten auf EIN – Gerät (z.B. Pumpe) an - Festlegung der Hysterese des Kesselfühlers ( Temperaturdifferenz zwischen Ein-/ Ausschalten) A2 - Hysterese - Einstellbereich 2 - 20°C - Werkseinstellung 5°C - Einstellung Temperatur für Kesselfühler T1... - Seite 7 7.Servicemenü Diese Menüebene ist ausschließlich für Fachhandwerker vorgesehen! Sie wird aus dem Startbildschirm-Temperaturanzeige durch gleichzeitiges Drücken von den Tasten MENÜ und EXIT erreicht. Danach sind folgende Menüpunkte auswählbar: Menüpunkt Erklärung - Änderung der Steuerungsvariante - Achtung! Die nötigen Temperaturfühler müssen mit SE1- Steuerungsvariante geändert werden (Werkseinstellung d1)
- Seite 8 Kesselfühler 11. Übereinstimmungserklärung Nr. 26/2008 Wir, die Firma NMT, Hohe Straße 12, 01558 Großenhain, deklarieren mit voller Verantwortung, dass der von uns produzierte Thermoregler ST-21 230V, 50Hz die Anforderungen der Verordnung des Ministers für Arbeit und Sozialpolitik vom 12. März des Jahres 2003 zur Einführung der Festlegungen der Niederspannungsrichtlinie (LVD)
- Seite 9 GARANTIE Die Firma NMT garantiert dem Käufer die korrekte Funktion des Gerätes über einen Zeitraum von 24 Monaten ab dem Kaufdatum. Der Garant verpflichtet sich zur kostenlosen Reparatur des Gerätes, wenn der Produzent für die Mängel haftet. Das Gerät ist am Einkaufsort abzugeben. Alle damit verbundenen Kosten trägt der Anwender.
