1. RECEIVER & FERNBEDIENUNG
1.2

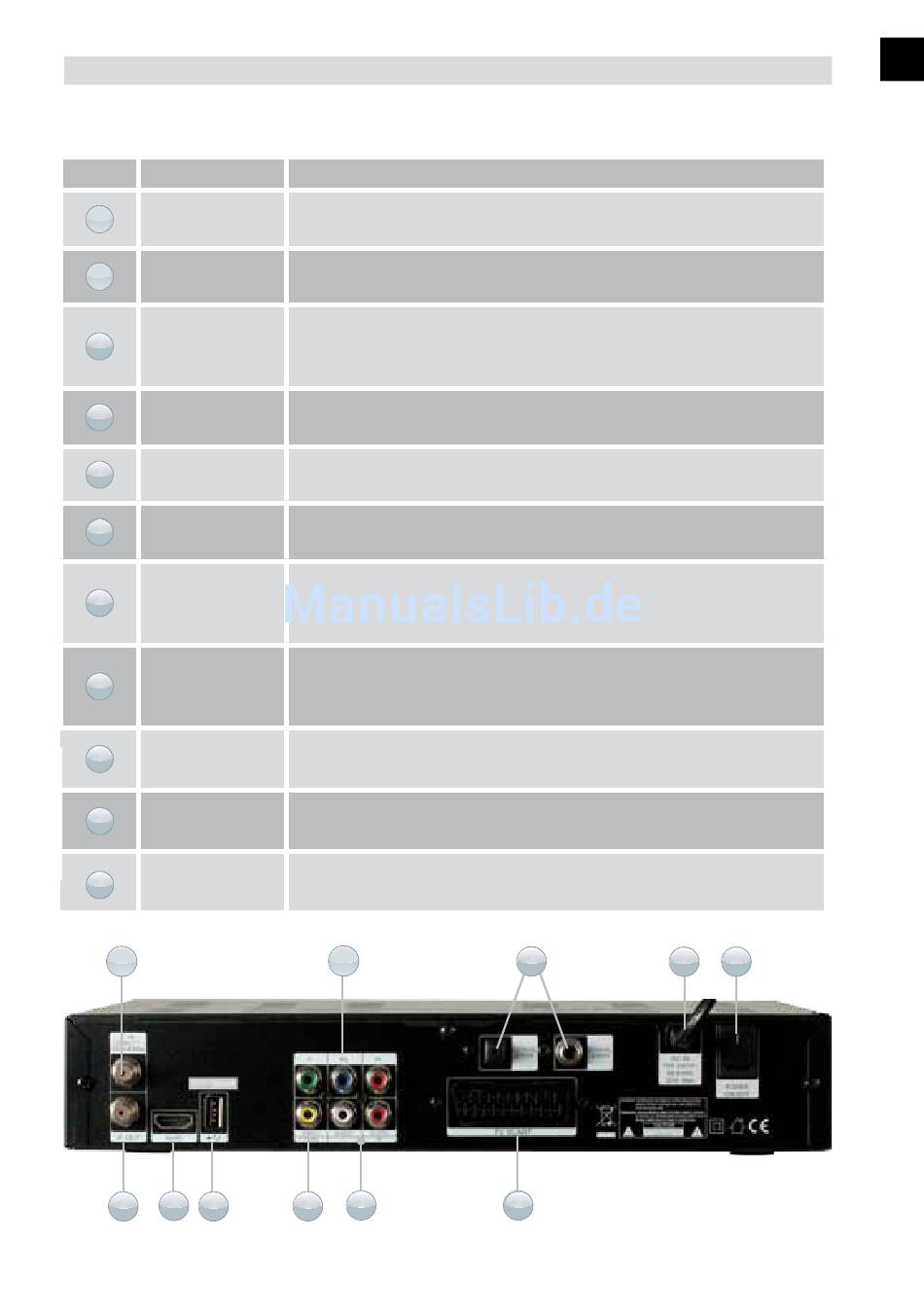

Beschreibung der Rückseite
Nr.
Symbol
1
IF-1 IN
2
Y/Pb/Pr
3
S/PDiF
4
Netzkabel
5
I/O
6
TV
Stereo-
7
Ausgang
(L-R)
8
CVBS
9
USB-Port
10
HDMI
IF-2 OUT
11
1
11
10
9
Erläuterung
LNB-Eingang für Zuleitung von Ihrer Satelliten-Antenne oder
von Ihrer Sat-Anschlussdose
Video Ausgänge
Digitale Tonausgänge zum Anschluss Ihrer digitalen HiFi-
Anlage (5.1 Ton) über ein Koaxialkabel oder eine optisches
Kabel
Anschlusskabel
zur
~50/60Hz, Max.25W)
Netzschalter zum vollständigen Ausschalten des Receivers
Analoger Scart-Ausgang zum Anschluss eines herkömmlichen
Röhrenfernsehgerätes, Videorekorders, oder ähnlichem.
Analoge Audio-Ausgänge (L+R) für den Anschluss an die
Stereoanlage
Dieser Anschluss stellt ein analoges Videosignal (FBAS)
zur Verfügung. Sie können dieses für Geräte ohne Scart-
Anschlüsse oder für einen Monitor verwenden
USB-Port zum Anschluss externer Speichermedien.
Digitaler HDMI-Ausgang zum Anschluss Ihres digitalen HDTV-
Fernsehgerätes
Durchschleif-Funktion des LNB-Signals für den optionalen
Anschluss eines zweiten Receivers
2
7
8
7
Steckdose
(AC
IN
3
6
100–240V,
4
5
IMPERIAL HD 3 plus
