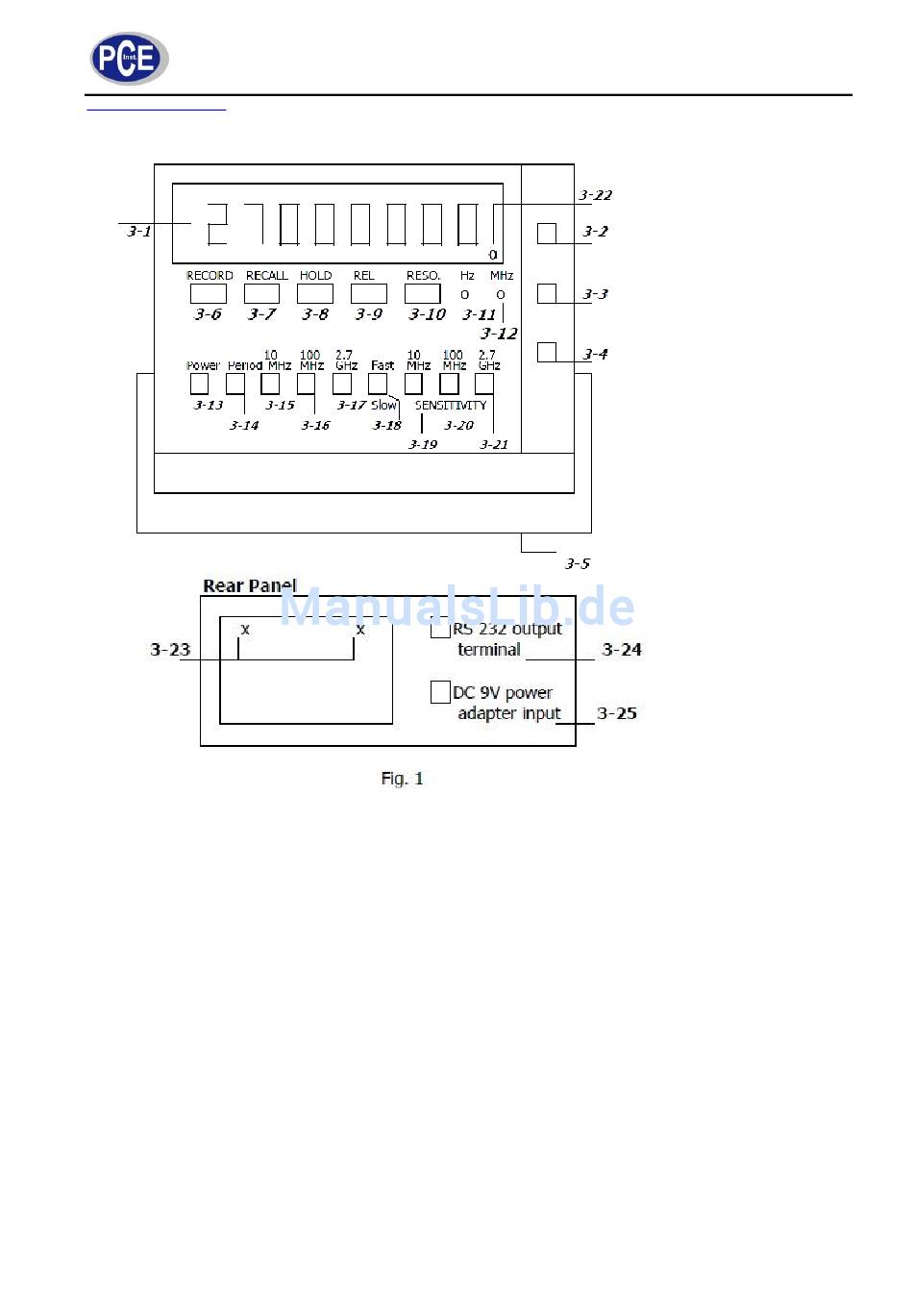

Beschreibung der Bedienelemente

3-1 Display
3-2 10 MHz Eingang, Kanal A (BNC-Buchse)
3-3 100 MHz Eingang Kanal B (N-Buchse)
3-4 2,7 GHz Eingang Kanal C (N-Buchse)
3-5 Tragegriff
3-6 Record-Taste
3-7 Recall-Taste
3-8 Hold-Taste
3-9 Relativwert-Taste
3-10 Wahltaster für die Auflösung
Anzeige für die Einheit „Hz"
3-11
Anzeige für die Einheit „MHz"
3-12
3-13 Ein -Schalter
3-14 Wahlschalter für Periodenmessung
3-15 Wahlschalter für Frequenzmessung bis 10 MHz
3-16 Wahlschalter für Frequenzmessung bis 100 MHz
3-17 Wahlschalter für Frequenzmessung bis 2,7 GHz
3-18 Wahlschalter für die Torzeit
3-19 Wahlschalter für die Empfindlichkeit im 10 MHz Messbereich
3-20 Wahlschalter für die Empfindlichkeit im 100 MHz Messbereich
3-21 Wahlschalter für die Empfindlichkeit im 2,7 GHz Messbereich
3-22 Anzeige der Torzeit
3-23 Batteriefach
3-24 RS232-Schnittstelle
3-25 Buchse für ein externes Netzteil
