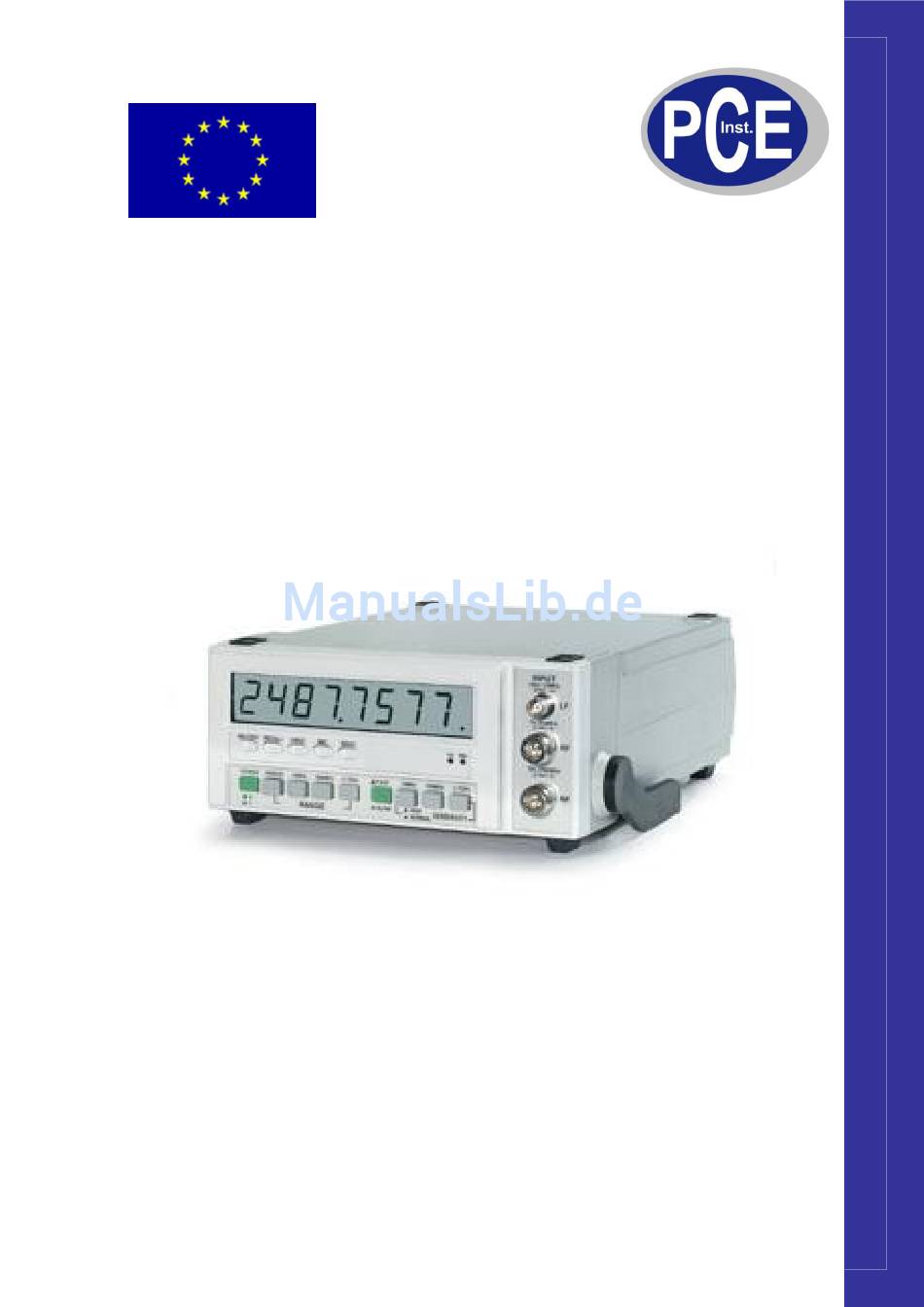

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Frequenzzähler PCE-FC 27 Version 1.0 13.08.2010...
-
Seite 2: Technische Eigenschaften
BETRIEBSANLEITUNG _________________________________________________________________________________________________________ www.warensortiment.de Inhaltsverzeichnis Technische Eigenschaften Genaue und stabile Zeitbasis durch den Einsatz eines Quarzoszillator mit Temperaturkompensation Hohe Empfindlichkeit im VHF- und UHF-Bereich machen diesen Frequenzzähler auch für den CB-Funkamateur geeignet Großer Messbereich von 2,7 GHz Der Einsatz eines Mikroprozessors bietet intelligente Messfunktionen: Frequenz, Periodenzeit, Data-Hold Funktion, Realtivwert-Funktion, Max-, Min- und Durchschnittswert-Messung 18,3 mm hohe LCD-Anzeige mit 8 Stellen Bis zu 0,1 Hz Auflösung im Messbereich bis 10 MHz... -
Seite 3: Beschreibung Der Bedienelemente
BETRIEBSANLEITUNG www.warensortiment.de Beschreibung der Bedienelemente Display 10 MHz Eingang, Kanal A (BNC-Buchse) 100 MHz Eingang Kanal B (N-Buchse) 2,7 GHz Eingang Kanal C (N-Buchse) Tragegriff Record-Taste Recall-Taste Hold-Taste Relativwert-Taste 3-10 Wahltaster für die Auflösung Anzeige für die Einheit „Hz“ 3-11 Anzeige für die Einheit „MHz“... -
Seite 4: Durchführung Einer Messung
BETRIEBSANLEITUNG _________________________________________________________________________________________________________ www.warensortiment.de Durchführung einer Messung Frequenzmessung 1. Schalten Sie das Gerät mit dem Ein-Schalter ein. Nachdem alle Segmente des Displays kurz aufleuchten, wird entweder 0 angezeigt oder es werden zufällige Werte angezeigt (hängt vom eingestellten Messbereich ab). Das Gerät ist nun bereit eine Messung durchzuführen. Bitte beachten: Wenn kein Eingangssignal oder ein Kurzschluss vorliegt, wird ... -
Seite 5: Messung Der Periodenzeit
BETRIEBSANLEITUNG www.warensortiment.de Durchschnittswert „---A---“. Der Durchschnittswert wird fortlaufend aktualisiert. Ein weiterer Druck auf die Recall-Taste beendet die Speicherfunktion. Messung der Periodenzeit Legen Sie das Signal auf Kanal A. Wählen Sie den Messbereich Periodenzeit indem Sie den Schalter 3- 14 betätigen. Stellen Sie nun die passende Empfindlichkeit und Auflösung ein. Bitte beachten: Der Frequenzbereich liegt zwischen 10 Hz und 10 MHz.
