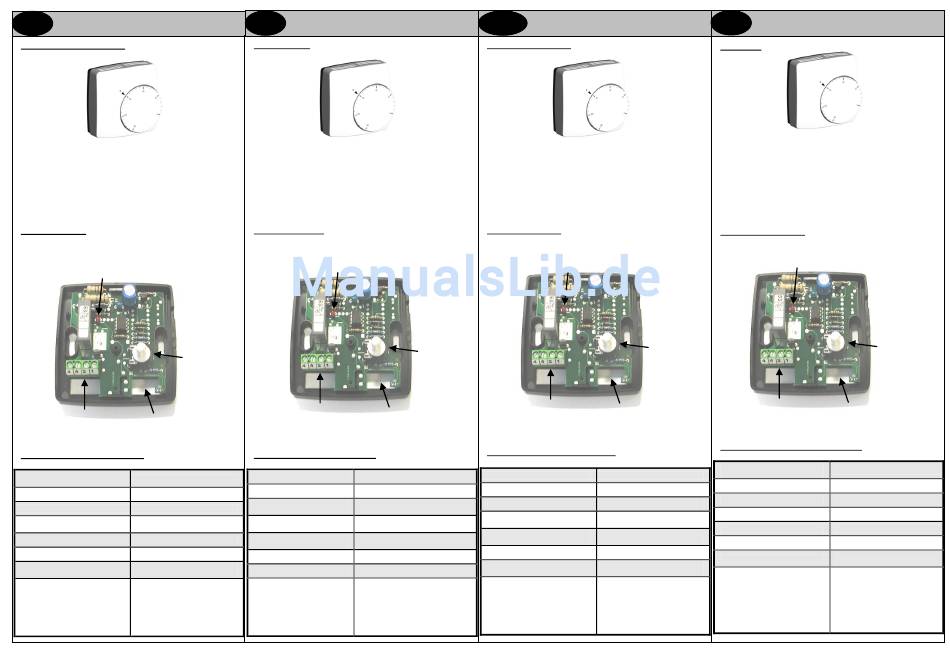

WFHT BASIC 24V
E
DESCRIPCIÓN DE MODOS
-
Termostato electrónico simple para sistemas de
calefacción por suelo radiante controlado por
actuadores.
Contacto silencioso (Triac), para conectar
-
directamente los actuadores (ver esquema de
conexiones en la hoja de instalación) o nuestro
módulo de conexiones
INDICADOR LED
Rojo:
Indicación de calefacción
Indicador LED
Regulación
temperatura
ambiente.
Borne para alimentación
Sonda (Ntc 100K)
y contacto de salida.
CARACTERÍSTICAS TECNICAS
Precisión en la medición de la
0.1°C (0.2°F)
temperatura
0°C - 50°C (32°F – 122°F)
Temperatura de trabajo
5°C – 30°C (41°F - 86°F)
Regulación de la temperatura
Características de la
Diferencial estático 0.5°K
regulación
Protección eléctrica
Class II - IP30
Alimentación
24 VAC +/- 10%
TRIAC 24 VAC, NC
Potencia de contactos
15 W max.
EN 60730-1 : 2003
Normas y homologación:
EN 61000-6-1 : 2002
EN 61000-6-3 : 2004
El termostato ha sido diseñado
EN 61000-4-2 : 2001
de conformidad con las
siguientes normas u otros
De baja tensión 2006/95/CE
documentos normativos:
EMC 2004/108/CE
WFHT BASIC 24V
I
DESCRIZIONE
-
Termostato elettronico per la regolazione degli
impianti di riscaldamento a pannelli radianti.
-
Termostato con comando silenzioso (TRIAC). Può
pilotare una o più elettrovalvole e può anche essere
collegato ad uno dei nostri sistemi modulari di
regolazione serie WFHC per impianti di riscaldamento
a panneli radianti.
LED INDICATORE
Rosso:
Indicatore di riscaldamento
LED indicatore luminoso
Regolazione
temperaturas
Morsettiera per tensione
Sonde (Ctn 100K)
di alimentazione e uscita
CARATTERISTICHE TECNICHE
Grado di precisione
0.1°C
Temperatura operativa
0°C - 50°C
Campo di regolazione
5°C – 30°C
temperatura Comfort
Caratteristica
isteresi 0.5°K
regolazione
Classe e Grado di
Class II - IP30
protezione
Alimentazione
24 VAC +/- 10%
Uscita
TRIAC 24 VAC, 15 W max.
EN 60730-1 : 2003
Norme e omologazione:
EN 61000-6-1 : 2002
EN 61000-6-3 : 2004
Il termostato è stato progettato
EN 61000-4-2 : 2001
in conformità alle seguenti
norme o altri documenti
Bassa tensione 2006/95/CE
normativi:
EMC 2004/108/CE
WFHT BASIC 24V
FIN
TOIMINNAN KUVAUS
- Elektroninen termostaatti vesikiertoisen lattialämmityksen
toimilaitteiden ohjaamiseen
- Äänetön (Triac lähtösignaali)
- Mahdollisuus kytkeä joko suoraan toimilaitteisiin tai
kytkentäkotelon kautta.
LED MERKKIVALO
Punainen:
lämmitys käynnissä
LED merkkivalo
Huonesäätö
Kiinnitä virran syöttö ja
Sisäinen anturi
lähtö liittimiin.
(NTC 100K)
TECHNICAL CHARACTERISTICS
Lämpötilan säätötarkkuus:
0.1°C
Käyttölämpötila:
0°C - 50°C
5°C – 30°C
Säätölämpötila:
Staattisella erotuksella
Säätöominaisuus:
0,5 ºC
Sähkösuojaus:
Class II - IP30
Käyttöjännite:
24 VAC +/- 10%
Triac kosketin 24 VAC, max. 15
Lähtevä signaali:
W
EN 60730-1 : 2003
Normit ja homologation:
EN 61000-6-1 : 2002
EN 61000-6-3 : 2004
Sinun termostaatti on suunniteltu
EN 61000-4-2 : 2001
mukaisesti seuraavien
standardien tai muiden
Matala jännite 2006/95/CE
normatiivisten asiakirjojen
EMC 2004/108/CE
WFHT BASIC 24V
RU
ФУНКЦИИ
Электронный комнатный термостат для систем
-
напольного отопления (теплые полы), управля-
емых коллекторными сервоприводами
Бесшумная работа при помощи триак-контакта.
-
Термостат может подключаться напрямую к сер-
воприводам (см. схему подключения) или через
управляющие модули (см. инструкцию управ-
ляющих модулей).
ПОКАЗАНИЯ ДИОДА
Красный: Hагрев
Светодиод
Штифт рукоятки
установки
комантной
температуры
Клеммы подключения:
Температурный
- питания
датчик (NTC 100K)
- сервопривода (-ов)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Точность измерения
0,1 °C
температуры
Рабочая температура
0 - 50 °C
Пределы регулирования
5 - 30 °C
Тип регулирования
гистерезис 0,5 K
Степень защиты
Класс II - IP 30
Электропитание
230 В +/- 10%
Триак контакт 24 В,
Выход
макс. 15 Вт
Соответствие нормам:
EN 60730-1 : 2003
EN 61000-6-1 : 2002
Ваш термостат разработан в со-
EN 61000-6-3 : 2004
ответствии со следующими
EN 61000-4-2 : 2001
стандартами или нормативными
2006/95/CE (низковотльтное
документами:
электрооборудование),
EMC 2004/108/CE (электромаг-
нитная совместимость)
