Inhalt Warnhinweise ............................5 Konformitätserklärung ..........................6 Bezeichnung der Bauteile: ........................7 Scannergestell - Bezeichnung der Bauteile..................7 AIO-/Touchscreengestell - Bezeichnung der Bauteile................ 9 Zubehörkartons ..........................11 Gestellmontage ............................. 12 Installieren des AIO-Gestells und Befestigen des AIO (oder Touchscreens) ........19 Scannerverbindungen ...........................
Warnhinweise Lassen Sie den Scanner nicht fallen. Der Scanner enthält Bauteile, die durch eine schwere Erschütterung beschädigt werden könnten. Achten Sie darauf, beim Öffnen oder Schließen des Scanners die Finger nicht einzuklemmen. Achten Sie bei entfernten Abdeckungen auf freiliegende elektrische Anschlüsse. Es befinden sich keine durch den Benutzer zu wartenden Teile im Inneren des Gerätes.

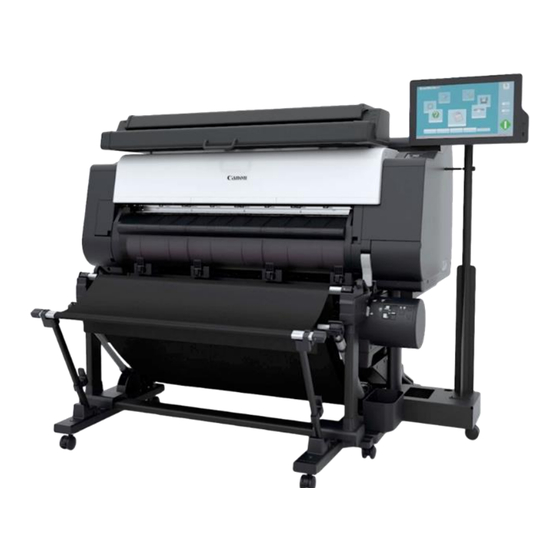

Bezeichnung der Bauteile: Packen Sie den Inhalt des Kartons aus und überprüfen Sie ihn, damit Sie keine Bauteile mit der Verpackung wegwerfen. Scannergestell - Bezeichnung der Bauteile. Bauteil 6 wird für den Drucker TX-3000 gerade (wie abgebildet) und rechtwinklig für den Drucker TX- 4000 bereitgestellt.
Gestellmontage Lesen und verstehen Sie alle Anweisungen, bevor Sie die Montage und Installation des Scannergestells beginnen. 1. Montieren Sie das Gestell. Hinweis: Es werden zwei Typen der Verbindungsschienen mitgeliefert; eine gerade Schiene für den Tx3000 (wie oben abgebildet) und eine rechtwinklige Schiene für den Tx4000 (Foto unten).
Seite 15
5. Drehen Sie die Muttern, um die Klemmen anzuziehen, bis sie fest sind. Ziehen Sie dann die Schrauben hinten an den Klemmen an. 6. Setzen Sie die zwei Schrauben wieder an der Rückseite der Druckerabdeckung ein, um die Verbindungsschienen des Scannergestells zu befestigen. 7.
Seite 16
8. Lösen Sie das Schloss an der rechten Gasfeder und drücken Sie das Gestell nach unten. Halten Sie mit dem Haken die Gasfeder zusammengedrückt und das Scannergestell in der unteren Stellung. 9. Setzen Sie den Scanner auf das Scannerfach und achten Sie darauf, dass Sie die Stifte am Fach in den Löchern an der Unterseite des Scanners ausfluchten.
Seite 17
10. Setzen Sie zwei Schrauben durch die Rückseite des Scannerfachs in die Rückseite des Scanners ein. 11. Entfernen Sie den Haken und heben Sie den Scanner an, bis die rechte Gasdruckfeder einrastet. Befestigen Sie zwei Schrauben an der Unterseite des Scanners. (Bewahren Sie den Haken an einem sicheren Ort auf, da er für das Entfernen des Scanners vom Scannergestell benötigt wird.) Version 1.02...
Seite 20
3. Drehen Sie die AIO-Stange um und führen Sie das AIO-Netzteil durch die Stange, bevor sie am Drucker befestigt wird. Führen Sie auch ein Netzwerkkabel (nicht mitgeliefert) durch die Stange. Hinweis: Wenn Ihr System den Touchscreen statt des AIO-PCs hat, benötigen Sie Strom-, Video- und USB-Kabel für den Anschluss an einen lokal bereitgestellten PC.
Seite 21
4. Haken Sie das AIO-Gestellfach über das Bein des Druckergestells ein. Klemmen Sie das Fach mit zwei Schrauben an der Strebe des Druckergestells an. Wenn das Laufrad unter dem AIO- Gestellfach keinen Bodenkontakt hat, stellen Sie die Schraube und Mutter ein, sodass das Rad Bodenkontakt hat.
Scannerverbindungen Schließen Sie das Stromkabel an der Rückseite des Scanners an. Befestigen Sie das Netzteil mit zwei Velcro-Streifen am abgewinkelten Arm (Gestellartikel 2) unten am Scannergestell. Verlegen Sie das Kabel gemäß des Diagramms und verwenden Sie die Kabelschellen, die Sie vorher am Scannergestell befestigt haben.
AIO-Verbindungen Erde LAN-Netzwerk (RJ45) USB 3.0-Anschluss USB 3.0-Anschluss USB 3.0-Anschluss USB 2.0-Anschluss DC-IN-Buchse Stecken Sie das USB 3-Kabel in einen der USB 3-Anschlüsse (c, d oder e) an der Rückseite des AIO-PCs. Schließen Sie das Ethernet-Kabel an den Anschluss (b) am AIO-PC und an eine lokale Netzwerkbuchse an.
Öffnen und Schließen der Scannerabdeckung Der Scanner schließt in zwei Stufen. Der erste Klick sollte verwendet werden, wenn der Scanner nicht verwendet wird, da der Druck auf die Schaumstoff-Halterollen geringer ist und die Bildung einer flachen Stelle verhindert wird, wenn sie für längere Zeit nicht gedreht werden.
Einlegen der Dokumente in den Scanner Achtung: Wenn Sie versuchen, Dokumente mit Büroklammern, Papierklemmen oder ähnlichen Gegenständen zu scannen, wird das Scannerglas des Scanners dauerhaft beschädigt. Vermeiden Sie das Scannen von Dokumenten mit Klebeband oder Haftnotizen, da der Kleber auf dem Scannerglas haften bleiben und die Bildqualität beeinflussen kann.
Wenn ein Dokument im Scanner verklemmt ist, öffnen Sie den Scanner und entfernen das Dokument manuell, um eine Beschädigung des Dokuments zu vermeiden. Das eingeklemmte Dokument kann nach Wunsch an der Vorder- oder Rückseite des Scanners entnommen werden. Siehe Öffnen und Schließen der Scannerabdeckung All-In-One-PC-Konfiguration Wenn das Betriebssystem des AIO-PCs bereits für eine Sprache konfiguriert ist, überspringen Sie...
SmartWorks MFP V5-Software Vorbereitung 1. Stellen Sie sicher, dass der Scanner konfiguriert und eingeschaltet ist. 2. Stellen Sie sicher, dass der Drucker konfiguriert und eingeschaltet ist. 3. Installieren und konfigurieren Sie den Windows-Druckertreiber für den Drucker. Obwohl SmartWorks MFP5 einen eigenen internen Druckertreiber hat, werden die Daten über den Spooler des Windows-Druckertreibers an den Drucker übergeben.
Homepage Übersicht Diese Anwendung sollte über einen Touchscreen verwendet werden. Sie ist Teil eines MFP-Systems, das einen Großformatscanner T25/T36 und einen Drucker von Canon umfasst. Die unterstützten Funktionen sind: Kopieren, Scannen, Drucken, Bearbeiten, Kopieren und archivieren. Sie verwendet einen Workflow, der aus einem Scanvorgang, einer Vorschau und einer Bearbeitung besteht.
Seite 38
Die Optionen ändern sich, abhängig von der Funktion, die im Vordergrund des Karussells angezeigt wird. Weitere Optionen sind über die Taste „Weitere Optionen“ verfügbar. Im rechten Abschnitt des Bildschirms werden Features angezeigt, die den Betriebsmodus für diese Funktion definieren: Zum Beispiel: Vorschau ein/aus, Batchmodus ein/aus. Oben rechts auf der Homepage ist eine Taste „Zurücksetzen“, mit der das Programm auf die Standardeinstellungen beim Einschalten zurückgesetzt wird.
Wenn Sie durch die Menüs navigieren, wird oben rechts eine Home-Taste und manchmal eine Zurück-Taste angezeigt. Auf einigen Bildschirmen gehen Sie mit der OK-Taste auf die vorherige Seite zurück. Home: Zurückkehr auf die Homepage Zurück: Zurück auf die vorherige Seite. Timeout-Zurücksetzung Nach einem Zeitraum von zwei Minuten ohne Aktivität geht die Software automatisch auf den Homebildschirm zurück, und die Programmeinstellungen (Standardwerte beim Einschalten) werden...
Scanner-Setup Wenn der Scanner eingeschaltet und an den PC angeschlossen ist, erkennt die Software automatisch den Scanner und zeigt ihn unten links an. Scannerinfo und -einstellungen Der Scannerstatus wird unten links auf dem Bildschirm angezeigt; wenn Sie „i“ auswählen, werden weitere Einstellungen bereitgestellt.
Die Scangeschwindigkeit kann wie folgt eingestellt werden: 100 % = Volle Geschwindigkeit, 50 % = Halbe Geschwindigkeit, 33 % = Ein Drittel der Geschwindigkeit, 25 % = Ein Viertel der Geschwindigkeit. Verwenden Sie niedrigere Geschwindigkeiten, wenn Sie empfindliche Dokumente scannen oder ein Start- bzw. Stoppscannen vermeiden möchten. Die Dauer für den Energiesparmodus legt fest, wie lange keine Aktivität besteht, bevor der Scanner in den Energiesparmodus wechselt.
Druckerinfo und -einstellungen Nach der Konfiguration wird der Status des Druckers unten rechts auf dem Bildschirm angezeigt. Wenn Sie „i“ auswählen, werden das Druckermodell, der Anschluss und der geladene Medientyp angezeigt. Für bestimmte Druckermodelle werden weitere Einstellungen angezeigt, die vom Benutzer bearbeitet werden können.
Funktionsanforderungen - bei Anzeige der grünen Taste. Demomodus. Kopieren, Scannen und Kopieren & archivieren: Der Scanner muss eingeschaltet, ein Dokument muss eingelegt und der Drucker muss online sein. Drucken: Eine Datei muss ausgewählt und der Drucker muss online sein. Bearbeiten: Eine Datei muss ausgewählt sein. Der Scanner oder Drucker muss nicht vorhanden sein. Demomodus: Wenn kein Drucker angeschlossen ist, wird die Software im Demomodus ausgeführt.
Betrieb Homepage - Batchmodus und Vorschaudefinition Batchmodus (Modus Kopieren, Scannen, Kopieren & archivieren): Für das erste Dokument in der Batch muss die grüne Taste verwendet werden; das System scannt automatisch jedes nachfolgende Dokument, wenn es in den Scanner eingelegt wird, bis das verarbeitete Batch mit der blauen Taste angehalten wird.
Schnell-Kopieren, Scannen oder Kopieren & archivieren ohne Vorschau 1. Legen Sie das Originaldokument mit der zu scannenden Seite nach oben in der Mitte des Scanners ein. Die Größe des Dokuments wird unten links von der Software angezeigt. 2. Wählen Sie auf der Homepage „Kopieren“, „Scannen“ oder „Kopieren & archivieren“ aus. 3.
Schnell-Kopieren, Scannen oder Kopieren & archivieren mit Vorschau 1. Legen Sie das Originaldokument mit der zu scannenden Seite nach oben in der Mitte des Scanners ein. Die Größe des Dokuments wird unten links von der Software angezeigt. 2. Wählen Sie auf der Homepage „Kopieren“, „Scannen“ oder „Kopieren & archivieren“ aus. 3.
Seite 52
c. Kopieren & archivieren: Voreinstellungen (Dokumenttyp), Qualität, Scan to Ordner oder Anzahl der Kopien. 4. Stellen Sie Batchmodus auf „Aus“ und Vorschau auf „Ein“. Drücken Sie die grüne Taste. 5. Sie können den Prozess durch Druck der roten Taste abbrechen. 6.
Seite 55
2. Dateiauswahl: Navigieren Sie auf die TIFF- oder JPEG-Datei, die Sie bearbeiten oder drucken möchten. 3. Drücken Sie die grüne Taste. 4. Ein Vorschaubild wird angezeigt. Passen Sie es ggf. an. (Siehe Vorschau.) 5. Drücken Sie die grüne Taste, um das angepasste Bild zu drucken oder zu speichern. Drücken Sie die Home-Taste, um den Vorgang abzubrechen.
Vorschau Der Vorschau-Bildschirm steht für alle Funktionen (außer Einstellungen und Hilfe) für die Anpassung von Bildern zur Verfügung. Home: Sie brechen die Bildanpassungen ab und kehren auf die Homepage zurück. Zoom: + und -: Sie können auch mit 2-Finger-Gesten auf dem Bild vergrößern oder verkleinern.
Zuschneiden Sie können ein Zuschneidenfeld auf dem Bildschirm positionieren und den Bereich auswählen, der gedruckt bzw. gespeichert wird. Drücken Sie nach der Auswahl des Bereichs erneut „Zuschneiden“, um die Einstellung zu übernehmen. Sie können die Zuschneiden-Taste erneut drücken, um ggf. neu anzupassen; Sie müssen aber immer „Zuschneiden“...
Seite 58
Verkleinern Sie, um die Oberkante des Bildes zu sehen, und achten Sie auf die Rautenmarke oben links am Bild. Drücken Sie die Raute und ziehen sie zum rechten Ende einer Linie auf dem Bild, mit der Sie das Entzerren ausfluchten möchten. Drücken Sie die linke Raute und ziehen sie zum linken Ende einer Linie auf dem Bild, mit der Sie das Entzerren ausfluchten möchten (in diesem Beispiel die Dachlinie des Kleinbusses).
Schwarzpunkt & Weißpunkt Schwarzpunkt ändert die sehr dunklen Bereiche des Bildes zu schwarz. Schieben Sie den Schieberregler weiter nach rechts (die Zahl wird erhöht), um den Teil des Bildes, der auf schwarz gesetzt wird, zu erhöhen. Weißpunkt ändert die sehr hellen Bereiche des Bildes zu weiß. Schieben Sie den Schieberregler weiter nach links (die Zahl wird verkleinert), um den Teil des Bildes, der auf weiß...
Kontrast ändert den Farb- und Helligkeitsunterschied zwischen anderen Teilen des Bildes. Einstellen mit den Schiebereglern: Drücken Sie den Punkt auf dem Schieberegler und ziehen ihn nach links oder rechts. Sie können den Schieberegler auch links oder rechts vom Punkt drücken, um schrittweise Änderungen vorzunehmen. Schärfen: Hebt Linien und Kanten hervor.
Farbänderung Stellen Sie die Stufen von Rot, Grün und Blau im Bild ein. Einstellen mit den Schiebereglern: Drücken Sie den Punkt auf dem Schieberegler und ziehen ihn nach links oder rechts. Sie können den Schieberegler auch links oder rechts vom Punkt drücken, um schrittweise Änderungen vorzunehmen.
Batchmodus ohne Vorschau Batchmodus (Modus Kopieren, Scannen, Kopieren & archivieren): Für das erste Dokument in der Batch müssen Sie die grüne Taste verwenden; das System scannt automatisch jedes nachfolgende Dokument, wenn es in den Scanner eingelegt ist. Das verarbeitete Batch wird mit der blauen Taste gestoppt. Beim Drücken der blauen Taste wird das letzte Dokument gespeichert bzw.
Batchmodus mit Vorschau Batchmodus (Modus Kopieren, Scannen, Kopieren & archivieren): Für das erste Dokument in der Batch müssen Sie die grüne Taste verwenden; das System scannt automatisch jedes nachfolgende Dokument, wenn es in den Scanner eingelegt ist. Jedes Dokument wird auf dem Bildschirm angezeigt, damit Sie das Bild anpassen können. Die Bildanpassungen werden übernommen und das Dokument wird gespeichert bzw.
Scan to mehrseitiges PDF ohne Vorschau Für die erste Seite einer mehrseitigen PDF-Datei müssen Sie die grüne Taste verwenden; das System scannt automatisch jede nachfolgende Seite, wenn sie in den Scanner eingelegt ist. Auf dem Bildschirm wird die Anzahl der bis jetzt gescannten Seiten angezeigt. (In diesem Beispiel wurden drei Seiten gescannt und das System wartet darauf, dass die vierte Seite in den Scanner eingelegt wird).
Scan to mehrseitiges PDF mit Vorschau Für die erste Seite einer mehrseitigen PDF-Datei müssen Sie die grüne Taste verwenden; das System scannt automatisch jede nachfolgende Seite, wenn sie in den Scanner eingelegt ist. Jedes Dokument wird auf dem Bildschirm angezeigt, damit Sie das Bild anpassen können. Die Bildanpassungen werden übernommen und die Seite wird gespeichert, wenn das nächste Dokument in den Scanner eingelegt wird.
Kopieren - weitere Optionen Optionen: Scanneroptionen: „i“. Auswählen des Scanner-Auswurfpfads: Hinten oder nach vorne zurückspulen. Die Scangeschwindigkeit kann wie folgt eingestellt werden: 100 % = Volle Geschwindigkeit, 50 % = Halbe Geschwindigkeit, 33 % = Ein Drittel der Geschwindigkeit, 25 % = Ein Viertel der Geschwindigkeit.
Seite 73
Auto: Der Scanner ermittelt die Breite und Länge des Dokuments. Ganze Breite: Die Breite ist für einen T25-Scanner auf 25" oder für einen T36-Scanner auf 36" eingestellt. Die Länge wird vom Scanner ermittelt. Feste Standardpapiergröße gemäß ISO, ANSI oder ARCH ...
Seite 74
Kopieren - weitere Optionen - Seite 2: Feindetail: Neutralisiert die Farbränder (macht sie grau), die normalerweise über dünnen gescannten Linien und gescanntem Text zu sehen sind. Automatischer Zuschnitt: Entfernt einen 3 mm breiten Rahmen an allen Seiten des gescannten Bilds beim Druck.
Scan - weitere Optionen Optionen: Scanneroptionen: „i“. Auswählen des Scanner-Auswurfpfads: Hinten oder nach vorne zurückspulen. Die Scangeschwindigkeit kann wie folgt eingestellt werden: 100 % = Volle Geschwindigkeit, 50 % = Halbe Geschwindigkeit, 33 % = Ein Drittel der Geschwindigkeit, 25 % = Ein Viertel der Geschwindigkeit.
Seite 76
Scanoptionen Voreinstellungen: Dokumenttyp & Farbmodus (Farbe, Graustufe oder Schwarz & Weiß). Qualität: Entwurf, Standard, Hoch Scan to: PC oder USB. Scan to PC ist die Standardeinstellung. Die Taste wechselt automatisch zu Scan to USB, wenn ein USB-Speicherstick in den PC eingesteckt ist. Drücken Sie „USB auswerfen“, bevor Sie den USB-Stick entfernen, um eine sichere Entnahme sicherzustellen.
Seite 77
Auto: Der Scanner ermittelt die Breite und Länge des Dokuments. Ganze Breite: Die Breite ist für einen T25-Scanner auf 25" oder für einen T36-Scanner auf 36" eingestellt. Die Länge wird vom Scanner ermittelt. Feste Standardpapiergröße gemäß ISO, ANSI oder ARCH ...
Seite 78
Dimensionen ANSI Dimensionen ARCH Dimensionen 841 mm x 34" x 44" ARCH E 36" x 48" 1189 mm 841 mm x 34" x 22" ARCH D 36" x 24" 594 mm 594 mm x 22" x 17" ARCH C 24" x 18" 420 mm 297 mm x 17"...
Seite 79
Scan to Cloud: Die gescannte Datei wird zur Direct Print- und Share-Software übermittelt und ist für den Upload zur gewünschten Cloud bereit. Direct Print und Share müssen auf demselben PC wie SmartWorks MFP installiert sein. Scannen - weitere Optionen - Seite 2: Dateinamenpräfix: Jede gescannte Datei beginnt mit diesem Namen.
Kopieren & archivieren - weitere Optionen Optionen: Scanneroptionen: „i“. Auswählen des Scanner-Auswurfpfads: Hinten oder nach vorne zurückspulen. Die Scangeschwindigkeit kann wie folgt eingestellt werden: 100 % = Volle Geschwindigkeit, 50 % = Halbe Geschwindigkeit, 33 % = Ein Drittel der Geschwindigkeit, 25 % = Ein Viertel der Geschwindigkeit.
Seite 82
Kopieren & archivieren - Optionen Voreinstellungen: Dokumenttyp & Farbmodus (Farbe, Graustufe oder Schwarz & Weiß). Qualität: Entwurf, Standard, Hoch Scan to: PC oder USB. Scan to PC ist die Standardeinstellung. Die Taste wechselt automatisch zu Scan to USB, wenn ein USB-Speicherstick in den PC eingesteckt ist.
Seite 84
Auto: Der Scanner ermittelt die Breite und Länge des Dokuments. Ganze Breite: Die Breite ist für einen T25-Scanner auf 25" oder für einen T36-Scanner auf 36" eingestellt. Die Länge wird vom Scanner ermittelt. Feste Standardpapiergröße gemäß ISO, ANSI oder ARCH ...
Seite 87
Kopieren & archivieren - weitere Optionen - Seite 3: Feindetail: Neutralisiert die Farbränder (macht sie grau), die normalerweise über dünnen gescannten Linien und gescanntem Text zu sehen sind. Automatischer Zuschnitt: Entfernt einen 3 mm breiten Rahmen an allen Seiten des gescannten Bilds beim Druck.
Druckereinstellungen - Ändern des Druckers Die Druckereinstellungen werden verwendet, wenn Sie einen anderen Drucker SmartWorks MFP zuordnen müssen. Drücken Sie die Taste „Druckereinstellungen“ und eine Liste der installierten und unterstützten Druckertreiber wird angezeigt. Wählen Sie den gewünschten Drucker aus der Liste der installierten und von Windows unterstützten Drucker aus und drücken Sie OK.
Programmeinstellungen Seite 1 Angezeigte Homebildschirm-Funktionen Sie können wählen, welche Funktion auf dem Karussell auf der Homepage angezeigt wird. Hinweis: Die Funktion „Einstellungen“ kann nicht entfernt werden. (Standardeinstellung - alle aktiviert) Angezeigte Papiergrößen In den Menüs, in denen die Papiergrößen angezeigt werden, können Sie auswählen, welche Standardpapiergrößen angezeigt werden.
Software-Zurücksetzungszeit Stellen Sie die Dauer für Inaktivität ein, nach der das Programm auf die Programmeinstellungen zurückgesetzt wird; Sie kehren auf die Homepage zurück. Wenn Benutzerkonten aktiviert sind, wird der aktuelle Benutzer abgemeldet. (Standardeinstellung - 2 Minuten) Sprache Wählen Sie die Sprache für die Software. (Standardeinstellung ist Englisch) Mengeneinheiten Wählen Sie die Mengeneinheiten für die Software.
Voreinstellungen - Standard/Anzeige/Kopieren/Bearbeiten Wählen Sie den Typ der Voreinstellung, den Sie erstellen bzw. bearbeiten oder löschen möchten. Zum Beispiel: Voreinstellungen kopieren Die aktuelle Liste der verfügbaren Voreinstellungen wird angezeigt. Standard: Die Voreinstellung mit dem grünen Punkt unter der Spalte „Standard“ ist die Voreinstellung, die nach dem Einschalten oder einer Timeout-Zurücksetzung eingestellt wird.
Anzeige: Die auf den Funktionsseiten angezeigten Voreinstellungen können begrenzt werden, sodass nicht verwendete Voreinstellungen aus der Liste entfernt werden können. Die Voreinstellung selbst wird nicht gelöscht; sie kann daher später bei Bedarf verwendet werden. Wenn Sie ändern möchten, welche Voreinstellungen angezeigt werden, markieren Sie die Voreinstellung und wählen Sie dann Ein/Aus unter der Überschrift „Anzeige“, um die Einstellung zu ändern.
Löschen einer Voreinstellung: Markieren Sie die Voreinstellung, die Sie löschen möchten. Wählen Sie die Taste „Löschen“; die Voreinstellung wird gelöscht. o Sie können eine gelöschte Voreinstellung nicht wiederherstellen. o Sie können eine feste Voreinstellung nicht löschen. Bearbeiten einer Voreinstellung: Markieren Sie die Voreinstellung, die Sie bearbeiten möchten. Wählen Sie die Taste „Bearbeiten“.
Seite 100
Die Dateikomprimierung für JPG- und PDF-Dateien kann für jeden Qualitätsmodus auf unterschiedliche Stufen eingestellt werden. Ein niedrigerer Wert ergibt eine geringere Dateigröße, die Bildqualität ist jedoch schlechter. Scaneinstellungen Sie können Scan-DPI für die Modi Entwurf, Standard oder hohe Qualität ändern. Der Höchstwert ist 1200 DPI.
Benutzerkonten Wenn Benutzerkonten nicht aktiviert sind, ist die Software nicht passwortgeschützt und wird auf der Administratorebene ausgeführt. Maximal 20 Benutzerkonten können in der Software mit unterschiedlichen Zugriffsrechten unter Einstellungen eingerichtet werden. Administrator Hauptbenutzer Benutzer Personalisieren J/N (Von Admin J/N (Von Admin eingestellt) eingestellt) Voreinstellungen...
Hauptbenutzer Hauptbenutzern wird eine eingeschränkte Seite der Einstellungen angezeigt. Hauptbenutzer können die eigenen Voreinstellungen erstellen und bearbeiten; hierzu gehört das Einstellen der eigenen Scanpfade. Programmeinstellungen: Der Administrator legt fest, ob „Angezeigte Homebildschirm- Funktionen“, „Angezeigte Papiergrößen“, „Einstellungen“ und „Personalisieren“ fest sind oder von Hauptbenutzern bearbeitet werden können.
Benutzer Benutzer können die Programmeinstellungen am wenigstens ändern. Benutzern wird eine eingeschränkte Seite der Einstellungen angezeigt. Programmeinstellungen: Der Administrator legt fest, ob „Angezeigte Homebildschirm- Funktionen“, „Angezeigte Papiergrößen“, „Einstellungen“ und „Personalisieren“ fest sind oder von Hauptbenutzern bearbeitet werden können. Wenn sie alle fest sind, können Hauptbenutzer nur Folgendes anpassen: ...
Seite 105
Die einzigen Optionen, die Benutzern unter Voreinstellungen zur Verfügung stehen, ist das Festlegen eines gescannten Dateinamenpräfixes, des Dateityps, des Dateidatumsstempels und des Scanpfades. Diese Optionen sind dann nur für diesen Benutzer fest. Wenn der Benutzer keine persönlichen Einstellungen auswählt, werden die Einstellungen von der Voreinstellung verwendet.
Erstellen von Benutzerkonten Wählen Sie „Einstellungen“, dann „Benutzerkonten“ und aktivieren Sie die Benutzerkonten. Bei der ersten Aktivierung der Benutzerkonten werden Sie zur Eingabe des Benutzernamens und Passworts des Administrators aufgefordert. Es kann nur einen Administrator für das System geben. WARNUNG: Stellen Sie sicher, dass Sie den Benutzernamen und das Passwort des Administrators notieren, da Sie diese Angaben für das Bearbeiten oder Deaktivieren der Benutzerkonten eingeben müssen.
Nach der Erstellung des Admin-Benutzers (goldene Farbe) fügen Sie maximal 20 andere Benutzer bei Bedarf hinzu und entscheiden Sie, ob sie Hauptbenutzer (silberne Farbe) oder Benutzer (bronzene Farbe) sind. Legen Sie einen eindeutigen Benutzernamen und ein eindeutiges Passwort für jeden Benutzer fest. Anmeldedetails Das folgende Beispiel enthält einen Administrator, zwei Hauptbenutzer und zwei Benutzer mit einem aus einem Zeichen bestehenden Benutzernamen und einem aus einer Zahl bestehenden...
Seite 108
Wenn Sie die Seite verlassen, müssen Sie sich anmelden, bevor Sie fortfahren können. Auf dieser Seite müssen der Benutzername und/oder das Passwort eingegeben werden, abhängig von der Einstellung für Anmeldedetails. Wenn Benutzerkonten aktiviert sind, wird auf der Homepage angezeigt, welche Benutzer angemeldet sind;...
Konfigurationsoptionen auf Benutzerebene Wenn Sie als Administrator angemeldet sind, können Sie verschiedene Optionen für Hauptbenutzer oder Benutzer einstellen. Unter „Einstellungen“, „Programmeinstellungen“ werden dem Administrator neue Optionen angezeigt; er kann festlegen, ob „Angezeigte Homebildschirm-Funktionen“, „Angezeigte Papiergrößen“, „Einstellungen“ und „Personalisieren“ fest sind oder von den Benutzern bearbeitet werden können.
Seite 113
Setzen Sie die Kalibrierplatte so in den Scanner ein, dass das schwarze Ende mit der zu scannenden Seite zuerst ist. Drücken Sie OK. Die Kalibrierplatte wird in beide Richtungen eingezogen. Warten Sie ein paar Minuten, bis der Vorgang abgeschlossen ist. Nach dem Abschluss kehrt die Software automatisch auf die Homepage zurück.
Seite 115
Setzen Sie die Kalibrierplatte so in den Scanner ein, dass das schwarze Ende mit der zu scannenden Seite zuerst ist. Drücken Sie OK. Die Kalibrierplatte wird in beide Richtungen eingezogen. Warten Sie ein paar Minuten, bis der Vorgang abgeschlossen ist. Nach dem Abschluss kehrt die Software automatisch auf die Homepage zurück.
Anwendungshinweise Eng aufgerollte Dokumente Vor dem Scanvorgang das Dokument gut wie möglich glätten. Während des Scanvorgangs das Dokument in Position halten, damit das Original nicht noch einmal in den Scanner eingezogen wird. Wird das Original noch einmal in den Scanner eingezogen, führt dies zu einem Papierstau und möglicherweise zur Beschädigung des Originaldokuments.
Abschneiden von Kopien vermeiden Wird ein 594 mm großes Originaldokument mit der festen Größeneinstellung A1 gescannt, ist auch das Bild 594 mm breit. Der Drucker hat auf beiden Seiten einen 3 mm breiten Randbereich, innerhalb dem er nicht drucken kann.
Fehlersuche Bedienungsfehler Dokument wird nicht korrekt eingezogen. Das Dokument wird nicht gerade in den Scanner eingezogen. Halten Sie das Originaldokument mit beiden Händen fest und führen Sie es in den Scanner ein, bis Sie auf beiden Seiten denselben Widerstand der Papiereinzugswalzen spüren. Wenn das Dokument nicht gerade ist, spulen Sie das Original zurück und versuchen Sie es erneut.
Bildqualität Das gescannte Bild unten zeigt mögliche Bildfehler und die notwendigen Maßnahmen, um diese zu beheben. Bei vertikalen Linien = Schmutz Bei Farbabweichungen über Bereiche von etwa 8” (200 mm) oder vertikalen Streifen auf dem Scannerglas oder schlechte Kalibrierung – innerhalb dieser Bereiche –...
Seite 121
Eine Kalibrierung des Scanners wird die Streifenbildung beseitigen und den verschmutzten Hintergrund aufhellen. Durch die Kalibrierung wird die optische Empfindlichkeit jedes einzelnen Pixels im Sensor korrigiert, damit originalgetreue Schwarz- und Weißwerte wiedergegeben werden. Siehe Kalibrieren des Scanners. Führen Sie mit dem Scanner die Funktion Auto-Stitch aus, um unterbrochene Linien zu justieren. Auto-Stitch passt die elektronische Ausrichtung jedes Segments des Scansensors sowohl für die Ausrichtung von vorne nach hinten als auch von links nach rechts an, um „Stitch-Fehler“...
Temperatur: 10-35 C Betriebsumgebung Feuchtigkeit: 10-90 % Software (mitgeliefert) SmartWorks MFP V5 (unterstützt nur die Scanner T25/T36) Betriebssystem für Software Win 8/10 (64 Bit) 15,6" AIO-PC, Windows 10 Enterprise LTSB CPU: Intel Celeron G3900TE 2,3 GHz RAM: 4 GB DDR4...
Seite 123
Gestell Eindeutig für Drucker Canon MFP Tx-2000 oder Drucker Tx-3000/4000 Unterstützte Drucker (nicht alle Drucker werden in Tx-2000 Tx-3000, Tx-4000 allen Regionen unterstützt). Hinweise: (1) Dokumente mit einer Dicke von bis zu 2 mm müssen biegsam sein, zusätzlich muss die Papier- Ausführhilfe entfernt werden.
Begriffsverzeichnis All-In-One-PC Der PC befindet sich im Monitor. America National Standards Institute. Definition von Standardgrößen für ANSI Papier. Papiergrößen architektonischer Zeichnungen Definition von ARCH Standardgrößen für Papier. Passt die elektronische Ausrichtung jedes Segments des Scansensors Auto-Stitch sowohl für die Ausrichtung von vorne nach hinten als auch von links nach rechts an, um „Stitch-Fehler“...
