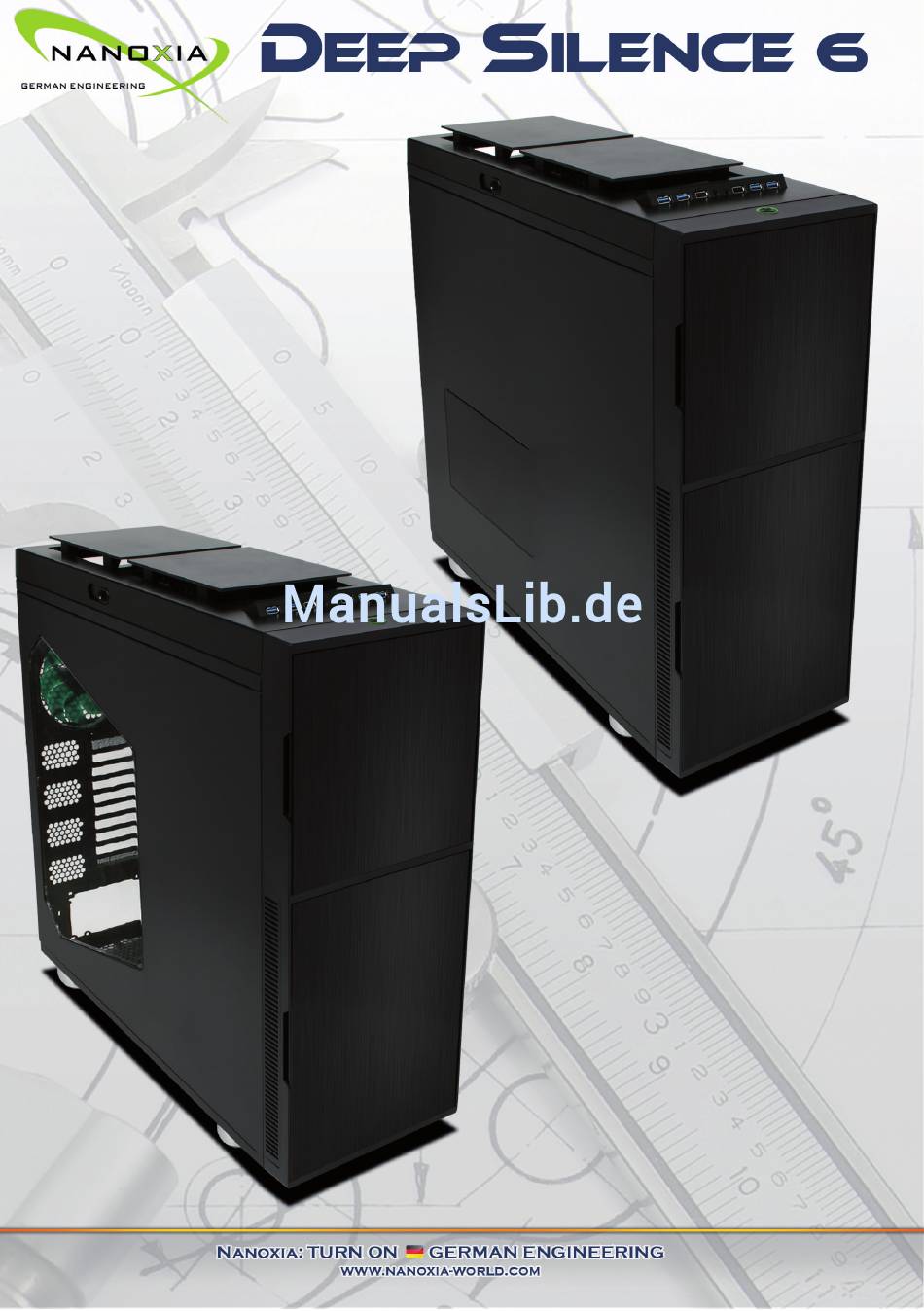

Nanoxia Deep Silence 6 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nanoxia Deep Silence 6

Inhaltszusammenfassung für Nanoxia Deep Silence 6

  • Seite 2: Inhaltsverzeichnis

    I. Einleitung _______________________________________________________________02 • Spezifikationen ___________________________________________________________02 • Zubehör _________________________________________________________________02 • Features _________________________________________________________________03 II. Montageanleitung _________________________________________________________07 1. Einbau des Mainboards _____________________________________________________07 2. Einbau des Netzteils ________________________________________________________08 3. Einbau externer Laufwerke __________________________________________________09 3.1 Optische Laufwerke ______________________________________________________09 3.2 Nutzung des externen 3,5“ Schachts _________________________________________09 4.

  • Seite 3: Einleitung

    Wasserkühlung planen oder ein Gehäuse suchen, das sich ideal als Datenserver mit einer Vielzahl an Festplatt en bestücken lässt – das Deep Silence 6 ist perfekt für Sie geeignet. Das besonders großzügige Platzangebot erlaubt den Einbau eines 360/280/240/140/120 mm Radiators unter dem Gehäusedeckel, sowie eines 280/140/240/120 mm Radiators im prak-...

  • Seite 4: Features

    - 2-Kanal Lüftersteuerung für bis zu 8 Lüfter Schalldämmung Das Nanoxia Deep Silence 6 ist mit dem Anspruch entwickelt worden, dem Käufer ein mög- lichst geräuscharmes Gehäuse bei gleichzeitig niedrigsten Systemtemperaturen zu bieten. Das Schalldämmungskonzept des Deep Silence 6 basiert auf mehreren, ineinandergreifenden Designelementen: Wichtigster Bestandteil ist die großflächige Auskleidung des Gehäuses mit schallabsorbieren-...
  • Seite 5 Geräusche der optischen Laufwerke, sowie der Lüfter und Festplatten im unteren Gehäusebereich zu minimieren. Das Active Air Chimney des Nanoxia Deep Silence 6 dient ebenfalls der Geräuschoptimie- rung. Im Sinne eines möglichst geringen Betriebsgeräusches Ihres Systems können Sie das Air Chimney jederzeit schließen –...
  • Seite 6 Alle Luft ansaugöff nungen (Front, Boden, ggf. linkes Seitenteil) verfügen über leicht zugängliche und einfach zu reinigende Staubfi lter. Hinter der unteren Frontt ür des „Deep Silence 6“ befi n- den sich zwei „Easy Access Panel“ die einen besonders leichten Zugriff sowohl auf die Staubfi l- ter als auch auf die frontseiti gen 140 mm Lüft er ermöglichen.
  • Seite 7 Wasserkühlungs-Komponenten extern betrieben bzw. montiert werden kön- nen. Active Air Chimney Eines der Hauptfeatures des Nanoxia Deep Silence 6 Gehäuses ist zweifelsohne das Active Air Chimney. Das Air Chimney kann über den seitlichen Schieberegler einfach geöffnet oder geschlossen werden und erfüllt so unterschiedlichste Funktionen.

  • Seite 8: Montageanleitung

    II. Montageanleitung 1. Einbau des Mainboards Im Deep Silence 6 lassen sich HPTX, E-ATX, XL-ATX, ATX, M-ATX und Mini-ITX Mainboards mon- tieren. Um einen möglichst problemlosen Einbau Ihres Mainboards zu gewährleisten, empfeh- len wir Ihnen folgende Vorgehensweise: a) Entnehmen Sie bitte den Formfaktor Ihres Mainboards und dafür vorgesehene Gewindelö-...

  • Seite 9: Einbau Des Netzteils

    d) Monti eren Sie als Nächstes den CPU-Kühler – bei sehr großvolumigen Kühlern kann die Befesti gung der EPS-Verlängerung nach der Montage schwierig sein. e) Setzen Sie das Mainboard nun vorsichti g ins Gehäuse und fädeln Sie dabei die EPS- Verlängerung durch die dafür vorgesehene Öff nung links oben im Mainboardtray.

  • Seite 10: Einbau Externer Laufwerke

    3. Einbau externer Laufwerke Im Deep Silence 6 können Sie bis zu vier externe Laufwerke monti eren. Im Lieferumfang ent- halten sind zwei Adapterrahmen zum Einbau von 3,5“ Laufwerken 3.1 Opti sche Laufwerke Entf ernen Sie zuerst beide Seitenteile des Gehäuses. Der Einbau der opti schen Laufwerke erfolgt vollständig ohne Werkzeug und Schrauben.

  • Seite 11: Einbaumöglichkeiten Der Festplatten

    4. Einbaumöglichkeiten der Festplatten Im Deep Silence 6 können Sie 13 Festplatten vibrationsenkoppelt montieren. Mit Hilfe der 5,25“ auf 3,5“ Adapterrahmen lassen sich sogar 15 Datenspeicher im Gehäuse unterbringen. 4.1 Montage der Festplatten Der Einbau der 3,5“ Festplatten erfolgt in den abgebildeten Montagerahmen. Um einen der Rahmen zu entnehmen, drücken Sie die herausstehenden Halterungen zusammen und ziehen...

  • Seite 12: Nutzung Des Zusätzlichen 3-Fach Hdd-Käfigs

    4.2 Nutzung des zusätzlichen 3-fach HDD-Käfi gs Das Deep Silence 6 verfügt über zusätzlichen 3-fach HDD-Käfi g, der am Gehäuseboden ver- schraubt ist. Wenn Sie wünschen, können Sie weitere Käfi ge über den Fachhandel beziehen und somit die Festplatt enkapazität des Deep Silence 6 deutlich erhöhen.

  • Seite 13: Montage Der Gehäuselüfter

    SWITCH 6. Montage der Gehäuselüfter Im Deep Silence 6 sind fünf 140 mm Gehäuselüfter bereits vorinstalliert. Sie können die Lüfter- bestückung auf bis zu 12 Stück erweitern. Wenn Sie weitere Lüfter in Ihr Deep Silence 6 verbauen möchten, empfehlen wir die Ver- wendung der separat im Handel erhältlichen Nanoxia Deep Silence Lüfter.

  • Seite 14: Lüfter Im Gehäusedeckel

    Den Lüfter entnehmen sie, indem sie beide Die Staubfilter lassen sich einfach Haltenasen etwas vom Lüfter wegdrücken herausziehen (Abb 6C). und den Lüfter herausziehen (Abb 6B). Abb. 6B Abb. 6C Bitte beachten Sie, dass die Filtereinsätze für eine einwandfreie Funktion der „Easy Access Panel“...

  • Seite 15: Lüfter Im Mounting Bracket Am Hdd-Käfig

    6.3 Lüft er im Mounti ng Bracket am HDD-Käfi g Sofern Sie zusätzliche Lüft er im Gehäuseinneren monti eren möchten, um z.B. die Festplatt en- belüft ung zu opti mieren, nutzen Sie hierfür das eigens entwickelte Mounti ng Bracket, das mit dem Festplatt enkäfi g verschraubt ist.

  • Seite 16: Lüfter Am Gehäuseboden

    7. Die 2-Kanal Lüft ersteuerung Das Deep Silence 6 verfügt über eine 2-Kanal Lüft ersteuerung für bis zu 8 Gehäuselüft er. Sie können bis zu vier Lüft er pro Kanal betreiben. 7.1 Anschluss der Lüft er an die Lüft ersteuerung Die Stromversorgung erfolgt über einen 4-poligen Molex-Stecker, der an das Netzteil ange-...

  • Seite 17: Betrieb Der Lüftersteuerung

    Die 3-poligen Anschlüsse mit der Bezeichnung Fan A1, Fan A2, Fan A3 und Fan A4 bilden den ersten Kanal. Dort werden über 3-polige Stecker die Gehäuselüft er angeschlossen. Die mit Fan B1, Fan B2, Fan B3 und Fan B4 bezeichneten Anschlüsse entsprechen dem zweiten Kanal der frontseiti gen Lüft ersteuerung und können ebenfalls mit 3-poligen Steckern der Lüft er verbun- den werden.

  • Seite 18: Active Air Chimney

    8. Active Air Chimney Das innovative Nanoxia Active Air Chimney ermöglicht die einfache Warmluftabfuhr bei einem Hitzestau unter dem Gehäusedeckel: Sobald das Chimney geöffnet wird, werden die ange- schlossenen Lüfter aktiviert. Wenn das Active Air Chimney geschlossen wird, schalten sich die Lüfter wieder ab.

  • Seite 19: Einbau Einer Wasserkühlung

    9.1 Einbau eines Radiators oder einer Kompaktkühlung im Mounti ng Bracket am HDD-Käfi g Das Nanoxia Deep Silence 6 ist mit einem speziellen Mounti ng Bracket ausgestatt et, das ideal für die Aufnahme eines 280/240/140/120 mm Radiators vorbereitet ist. Dies ermöglicht es Ihnen, einen Radiator zu verbauen und mit bis zu vier Lüft ern für eine maximale Abwärme-...

  • Seite 20: Einbau Eines Radiators Oder Einer Kompaktkühlung Unter Dem Gehäusedeckel

    9.2 Einbau eines Radiators oder einer Kompaktkühlung unter dem Gehäusedeckel Zum Einbau des Radiators im Gehäusedeckel achten Sie bitt e darauf, die im Bild gezeigten, seitlich versetzt angebrachten Montagelöcher zu verwenden. Die nach außen versetzte Montage garanti ert die bestmögliche Kompati bilität zu aktuellen Mainboards, auch beim Einsatz von besonders dicken Radiatoren.

  • Seite 21: Das I/O-Panel

    Das I/O Panel beinhaltet die Anschlüsse für externe USB Geräte (2 x 2.0, 4 x 3.0), sowie Mikro- fon und Kopfh örer. Das Panel des Nanoxia Deep Silence 6 kann bei Nichtgebrauch im Gehäuse versenkt werden, um die Anschlüsse vor Verschmutzung zu schützen und um eine einheitliche Gehäuselinie zu gewährleisten.

  • Seite 22: Usb 3.0

    Pin-Belegung das internen USB Pfostensteckers am Kabel Abb.11A Verbindung USB Pfostenstecker auf Motherboard USB Anschluss Abb.11B 11.2 USB 3.0 Abbildung 11C zeigt die Pin Belegung eines internen 19-Pin USB 3.0 Anschlusses im Zustand der Auslieferung. Dieser ist so konfiguriert, dass er zu den internen USB 3.0 Ports auf den meis- ten handelsüblichen Mainboards passen sollte (Abb.

  • Seite 23: Hd Audio

    11.3 HD Audio Abb. 11E zeigt die Pin Belegung des HD Audio Pfostensteckers im Zustand der Auslieferung. Diese ist so konfiguriert, dass sie zu den Audio Ports auf den meisten handelsüblichen Main- boards passen sollte (Abb. 11E). Bitte überprüfen Sie anhand Ihres Handbuches ob der interne HD Audio Anschluss bei Ihrem Mainboard der typischen Belegung in Abb.

  • Seite 24: Support

    Allgemeine Anfragen, Kommentare, Anregungen und ähnliches senden Sie bitte an: info@nanoxia-world.com Wir sind sicher, dass Sie viele Jahre zufrieden mit dem Nanoxia Deep Silence 6 sein werden und wünschen Ihnen viel Spaß mit Ihrem neuen Gehäuse. Ihr Nanoxia Support-Team...
