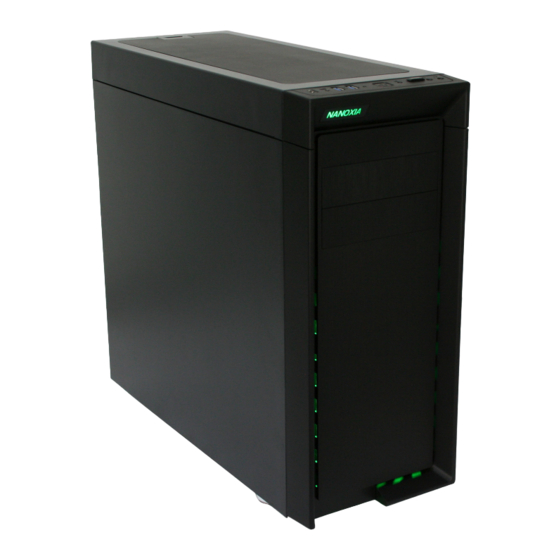

Nanoxia coolforce 1 Anleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Nanoxia coolforce 1
Inhaltszusammenfassung für Nanoxia coolforce 1
-
Seite 2: Inhaltsverzeichnis
3. Einbau der Festplatten ____________________________________________________05 3.1 Nutzung der Easy-Mount HDD-Sleds _____________________________________05 3.2 Nutzung der 2,5 Zoll Montageplatten ____________________________________06 3.3 Aufrüsten Ihres CoolForce 1 mit zusätzlichen HDD-Käfigen ___________________07 4. Entfernen der Gehäusefront und des Nanoxia Air-Covers ________________________07 4.1 Entfernen der Gehäusefront ____________________________________________07 4.2 Entfernen des Nanoxia Air-Covers... -
Seite 3: Einleitung
I. Einleitung Wir beglückwünschen Sie zu Ihrem neuen Nanoxia CoolForce 1 Midi Tower. Wir sind davon überzeugt, dass Sie von Ihrem neuen PC- Gehäuse über viele Jahre hinweg begeistert sein werden. Das CoolForce 1 überzeugt durch eine nahezu unglaubliche Vielfalt an praktischen Features zu einem herausragenden Preis-/Leistungsverhältnis. -
Seite 4: Features
Bitte besuchen Sie auch unsere Website unter www.nanoxia-world.com II. Montageanleitung 1. Einbau des Mainboards Im CoolForce 1 lassen sich ATX, M-ATX und Mini-ITX Mainboards montieren. Um einen mög- lichst problemlosen Einbau Ihres Mainboards zu gewährleisten, empfehlen wir Ihnen folgende Vorgehensweise: Entnehmen Sie bitte den Formfaktor Ihres Mainboards und dafür vorgesehene Gewindelöcher... -
Seite 5: Einbau Optischer Laufwerke Und Entfernen Des 5,25 Zoll Käfigs
EPS-Anschluss des Netzteils verbinden. 2. Einbau optischer Laufwerke und Entfernen des 5,25 Zoll Käfigs Im CoolForce 1 können Sie bis zu zwei externe Laufwerke montieren. 2.1 Einbau von optischen Laufwerken Entfernen Sie bitte zuerst beide Seitenteile des Gehäuses. Der Einbau der optischen Laufwerke erfolgt vollständig ohne Werkzeug und Schrauben. -
Seite 6: Entfernen Des 5,25 Zoll Käfigs
Schrauben auf der Rückseite des Käfigs und entnehmen diesen aus dem Schacht. 3. Einbau der Festplatten Im CoolForce 1 können bis zu fünf 2,5 Zoll SSD und bis zu drei 3,5 Zoll Festplatten montiert werden. 3.1 Nutzung der Easy-Mount HDD-Sleds Ihr CoolForce 1 verfügt über drei Easy-Mount HDD-Sleds für jeweils eine 2,5 Zoll oder eine... -
Seite 7: Nutzung Der 2,5 Zoll Montageplatten
Kabel können Sie über den Fachhandel beziehen. 3.2 Nutzung der 2,5 Zoll Montageplatten Ihr CoolForce 1 verfügt über zwei 2,5 Zoll Monateplatten, die speziell zur Befestigung von SSD vorgesehen sind – einen am Gehäuseboden, einen an der Rückseite des Mainboard-Trays. -
Seite 8: Aufrüsten Ihres Coolforce 1 Mit Zusätzlichen Hdd-Käfigen
3.3 Aufrüsten Ihres CoolForce 1 mit zusätzlichen HDD-Käfigen Die HDD-Käfig Montageschiene am Boden des CoolForce 1 erlaubt es Ihnen, das Gehäuse mit unseren separat im Fachhandel erhältlichen HDD-Käfigen nachzurüsten, um die Festplattenka- pazität des Gehäuses noch zu erhöhen. Den HDD-Käfig schieben Sie einfach von vorne in die Schiene, bis er einrastet. -
Seite 9: Montage Der Gehäuselüfter
Ihres Towers. Sie können zusätzliche Lüfter selbstverständlich an die Lüftersteuerung (siehe Kapitel 7.2) anschließen. Front und Boden des CoolForce 1 sind mit leicht zu reinigenden Staubfiltern versehen. Wir empfehlen Ihnen, diese regelmäßig zu säubern. 5.1 Lüfter in der Gehäusefront Um die Lüfter in der Front zu tauschen, entfernen Sie bitte zuerst die Front (siehe Kapitel 4.1). -
Seite 10: Lüfter Am Gehäuseboden
Lüfter im Deckel sollten die Entlüftung unterstützen und die Luft aus dem Gehäuse befördern (rückwärtige Lüfterseite ist nach außen gerichtet). 5.3 Lüfter am Gehäuseboden Wenn Sie zusätzlich einen 120 oder 140 mm Lüfter auf dem Gehäuseboden montieren möch- ten, müssen Sie die HDD-Käfig-Montageschiene entfernen. Diese ist mit vier Schrauben von unten am Gehäuseboden befestigt. -
Seite 11: Die 3-Stufige Lüftersteuerung
7. Die 3-stufige Lüftersteuerung Das CoolForce 1 verfügt über eine 3-Stufen Lüftersteuerung für bis zu 3 Gehäuselüfter. 7.1 Anschluss der Lüfter an die Lüftersteuerung Die Stromversorgung erfolgt über einen SATA-Stecker, der an das Netzteil angeschlossen wird. Dieser versorgt zugleich die LED-Leisten mit Strom. -
Seite 12: Die Nanoxia Rigid Led Leiste
LED An/Aus Schalter nutzen. 9. Einbau einer Wasserkühlung Im CoolForce 1 können Sie hinter der Gehäusefront 240 mm Radiatoren unterbringen, unter dem Gehäusedeckel lassen sich 280 oder 360 mm Radiatoren befestigen. 9.1 Einbau eines Radiators oder einer Kompaktkühlung hinter der Gehäusefront Für den frontseitigen Einbau eines... -
Seite 13: Einbau Eines Radiators Oder Einer Kompaktkühlung Unter Dem Gehäusedeckel
9.2 Einbau eines Radiators oder einer Kompaktkühlung unter dem Gehäusedeckel Zum Einbau eines 120/240/360 mm Radiators im Gehäusedeckel achten Sie bitte darauf, die in der Zeichnung markierten, seitlich versetzt angebrachten Montagelöcher zu verwenden. Die nach außen versetzte Montage garantiert die bestmögliche Kompatibilität zu aktuellen Mainboards. -
Seite 14: Support
Support-Anfragen, Ersatzteile oder Garantiefragen an: support.overseas@nanoxia-world.com Allgemeine Anfragen, Kommentare, Anregungen und ähnliches senden Sie bitte an: info@nanoxia-world.com Wir sind sicher, dass Sie viele Jahre mit dem Nanoxia CoolForce 1 zufrieden sein werden und wünschen Ihnen viel Spaß mit Ihrem neuen Gehäuse. Ihr Nanoxia Support-Team... -
Seite 15: Rechtliche Hinweise
Land. Richten Sie sich bitte nach den geltenden Bestimmungen in Ihrem Land, und entsorgen Sie Altgeräte nicht über Ihren Haushaltsabfall. Durch die korrekte Entsorgung Ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt. Nanoxia ist eine eingetragene Marke der PC-Cooling GmbH PC-Cooling GmbH Eichenallee 3...
