> Montage VARIOcollect A
MONTAGEANLEITUNG AUFBAU
4.5.

Montageschritte

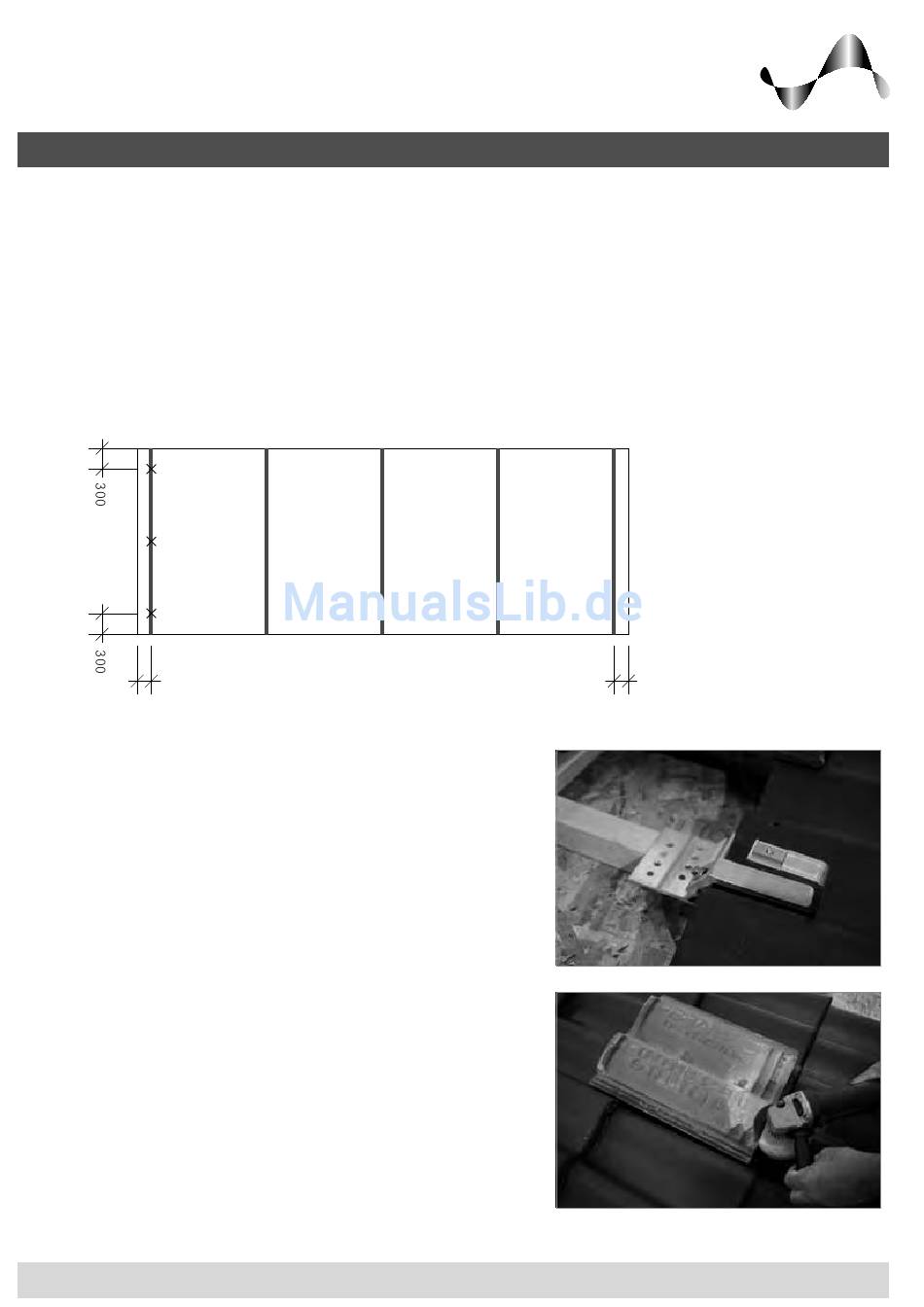

1. Position der Dachanbindungen ausmessen
1.1 Abweichung bei verschiedenen Sparrenabständen bis max. 100mm
1. Position der Dachanbindungen ausmessen
1.2 Abstand vertikal = Kollektormaß – 200 bis 400 mm
1.3 Bei Kollektoren über 2,5 m Höhe werden 3 Stück Dachanbindungen vorgesehen,
1.1 Abweichung bei verschiedenen Sparrenabständen bis max. 100mm
Abstand wie bei 1.2 – zusätzliche Dachanbindung wird mittig positioniert
1.2 Abstand vertikal = Kollektormaß –200 bis 400 mm
Anzahl der im Lieferumfang enthaltenen Vertikalprofile gleichmäßig aufteilen.
1.3 Bei Kollektoren über 2,5 m Höhe werden 3 Stück Dachanbindungen vorgesehen,
Abstand wie bei 1.2 – zusätzliche Dachanbindung wird mittig positioniert
Anzahl der im Lieferumfang enthaltenen Vertikalprofile gleichmäßig aufteilen.
200
2. Dachziegel an den ausgemessenen Punkten entfernen. Dachbügel
2. Dachziegel an den ausgemessenen Punkten entfernen.
(1.2) am Sparen mittels Spax 6x120 mm (3.2) befestigen, seitlich
Dachbügel (1.2) am Sparen mittels Spax 6x120 mm (3.2)
und in der Höhe an den Dachziegel anpassen.
befestigen, seitlich und in der Höhe an den Dachziegel
anpassen.
3. Dachziegel ggf. mit Trennschleifer aussparen, Dachziegel
3. Dachziegel ggf. mit Trennschleifer aussparen, Dachziegel
wieder positionieren.
wieder positionieren.
MoKoll VARIOcollect A - 2013-06
varmeco
wärme.nutzen
200
-9-
