Varmeco VARIOcollect E Montage- Und Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
> Thermischer Solarkollektor
> Montage- und Betriebsanleitung
> Erst informieren, dann montieren ...
> Dieses Dokument ist für das Fachhandwerk bestimmt und
muss an der Anlage verbleiben!
MoKoll VARIOcollect E - 2013-06
varmeco
wärme.nutzen

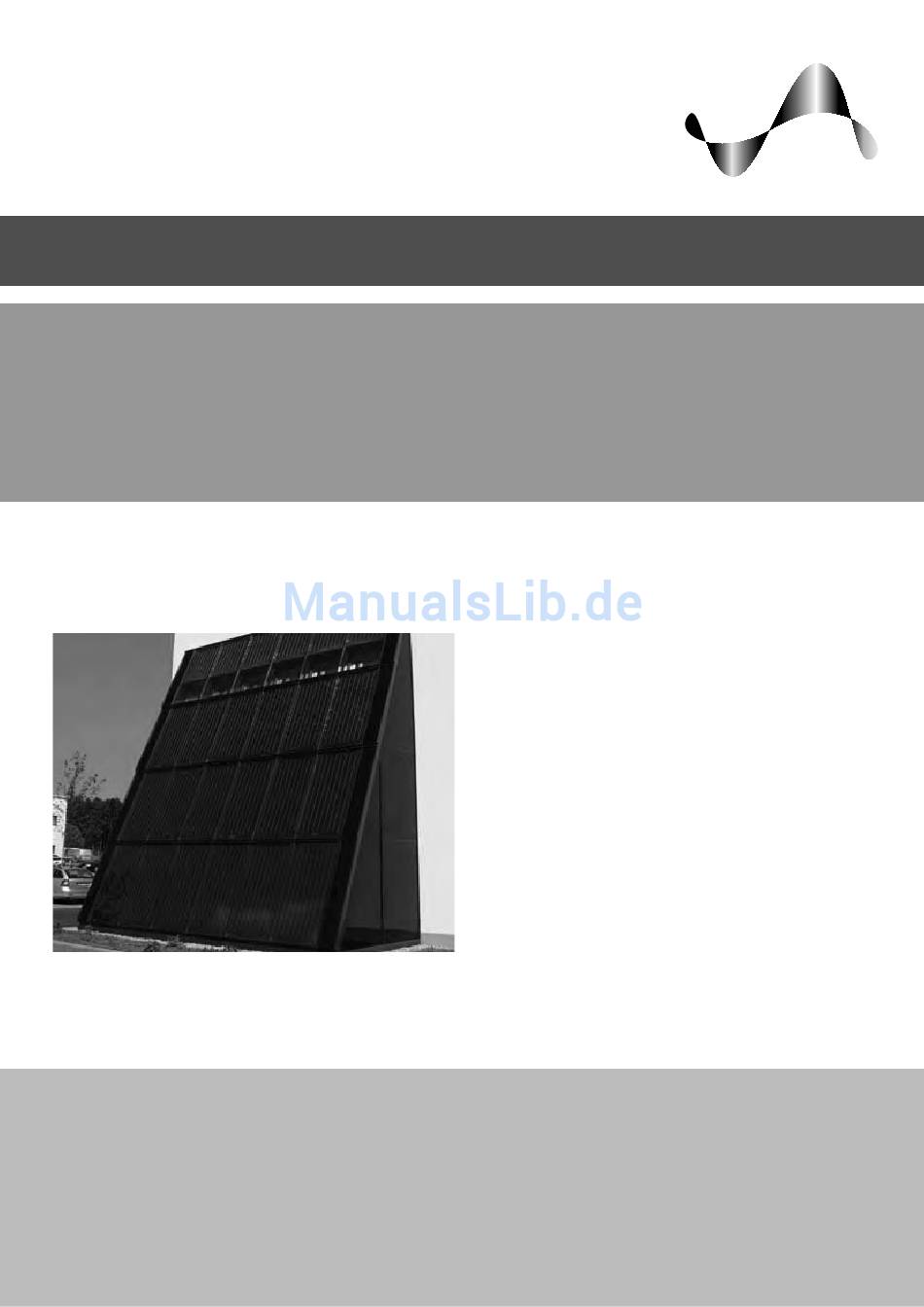

VARIOcollect E
Einbaukollektor zur Indach- und Fassadenmontage
Formatpalette von 2,5 bis 24 m², vom kleinen Modulkollektor bis
zum Großflächenkollektor
Inhaltsverzeichnis
Verwandte Anleitungen für Varmeco VARIOcollect E
Inhaltszusammenfassung für Varmeco VARIOcollect E
- Seite 1 > Erst informieren, dann montieren ... VARIOcollect E Einbaukollektor zur Indach- und Fassadenmontage Formatpalette von 2,5 bis 24 m², vom kleinen Modulkollektor bis zum Großflächenkollektor > Dieses Dokument ist für das Fachhandwerk bestimmt und muss an der Anlage verbleiben! MoKoll VARIOcollect E - 2013-06...
-
Seite 2: Inhaltsverzeichnis
Impressum Dieses Dokument inklusive aller seiner Inhalte ist urheberrechtlich geschützt. Eine Verwendung außerhalb dieses Urheberrechts bedarf der schriftlichen Zustimmung durch varmeco GmbH & Co. KG. Das gilt im Besonderen für Vervielfältigungen, Kopien, Übersetzungen und die Spei- cherung in elektronischen Systemen. -
Seite 3: Hinweise
Bei der Kollektormontage schnittsichere Arbeits- Schadhafte Leitern nicht benutzen, z.B. ange- handschuhe tragen! brochene Holme und Sprossen von Holzleitern, Bei Montage Helm tragen! verbogene und angeknickte Metallleitern. An- gebrochene Holme, Wangen und Sprossen von Holzleitern nicht flicken! MoKoll VARIOcollect E - 2013-06... -
Seite 4: Montage Und Inbetriebnahme
Transportweg vom Werk zum Kunden ist nicht gestattet. Eine den muss, um die Luft aus dem Kollektor zu bringen. Zwischenlagerung vor Auslieferung zum Montageort ist mit der Fa. varmeco vorab zu klären. Der Kollektor darf nur mit den original mit- gelieferten Aufhängelaschen/Bügel montiert oder verladen werden. 1.4. -
Seite 5: Richtlinien Der Technik
Errichten von Starkstromanlagen mit Nennspannungen bis 1000 V DIN VDE 0185 Blitzschutzanlage VDE 0190 Hauptpotenzialausgleich von elektrischen Anlagen DIN VDE 0855 Antennenanlagen – ist sinngemäß anzuwenden – DIN 18382 Elektrische Kabel- und Leitungsanlagen in Gebäuden MoKoll VARIOcollect E - 2013-06... -
Seite 6: Beschreibung Der Kollektoren
> Beschreibung VARIOcollect E Beschreibung der Kollektoren Der Großflächenkollektor VARIOcollect E ist ein Die freie Wahl der Vorlauf-Rücklaufdurchführung durch das Kollektor- - Design-Indachkollektor gehäuse und die individuelle interne Verrohrungsmöglichkeit bieten - in Einheiten zwischen 2,5 m² und 24 m². alle Vorraussetzungen, um bei minimalem externen Verrohrungsauf- wand druckverlustoptimierte große Kollektorfelder aufzubauen. -
Seite 7: Technische Daten Und Druckverlusttabelle
11,93 10,81 13,8 35,5 64,1 VARIOcollect E 8x2 2,00 15,91 14,63 12,7 24,6 64,9 117,7 VARIOcollect E 8x2,5 2,50 19,89 18,46 15,9 39,3 104,3 189,5 VARIOcollect E 8x3 3,00 23,87 22,26 19,1 57,1 152,2 277,2 MoKoll VARIOcollect E - 2013-06... -
Seite 8: Montage Einbaukollektor
Varianten dargestellt. Diese Blecheinfassung ist für die unterschiedlichsten Dachziegelarten ver- wendbar. Grundsätzlich kann bis zu einer max. Ziegelhöhe von 20 – 55 mm diese Blecheinfassung angewendet werden. Beispielhaft sind hier die gängigs- ten Varianten dargestellt. MoKoll VARIOcollect E - 2013-06... -
Seite 9: Materialübersicht
> Montage VARIOcollect E MATERIALÜBERSICHT 4.4. Materialübersicht (1.1) Haltewinkel (2.1) Spax 6 x 80 mm (3.1) Untere Blecheinfassung (4.1) Seitliche Blecheinfassung (5.1) Obere Blecheinfassung (6.1) Dichtschrauben (7.1) Dachpappennägel (8.1) Blechhalter (9.1) Selbstbohrende Dichtschrauben (10.1) Seitliche Abdeckleiste MoKoll VARIOcollect E - 2013-06... -
Seite 10: Montageschritte
Abstand von Kollektorunterkante zu untere Ziegelreihe ca. 40 Abstand von Kollektorunterkante zu untere Ziegelreihe – 70 mm, je nach Ziegeltyp. ca. 40 – 70 mm je nach Ziegeltyp Transportleiste und seitliche Abdeckleisten (10.1) entfernen. Transportleiste und seitliche Abdeckleisten (10.1) entfernen -10- MoKoll VARIOcollect E - 2013-06... - Seite 11 Untere Haltewinkel mit Kollektor verschrauben (Spax). Untere Haltewinkel mit Kollektor verschrauben (Spax) Kollektor seitlich an der Dachlattung mit Spax 6x80 mm (2.1) Kollektor seitlich an der Dachlattung verschrauben verschrauben. (Spax 6 x 80 mm 2.1) MoKoll VARIOcollect E - 2013-06 -11-...
- Seite 12 Überstand angleichen Dachpappennägel (7.1) unten und oben in den Kollektorrah- 10. Dachpappennägel (7.1) unten und oben in den Kollektorrah- men nageln (ca. 2 cm unter der Glasleiste). men nageln (ca. 2 cm unter der Glasleiste) -12- MoKoll VARIOcollect E - 2013-06...
- Seite 13 Bei unterschiedlichen Höhen der Lattung ggf. ent- kante Kollektor verschrauben. Bei unterschiedlichen Höhen sprechend anpassen. der Lattung ggf. entsprechend anpassen. Obere Blecheinfassung auflegen, Blechhalter (8.1) positionieren. 14. Obere Blecheinfassung auflegen, Blechhalter (8.1) positio- nieren MoKoll VARIOcollect E - 2013-06 -13-...
- Seite 14 Oberkante Blecheinfassung). (20 mm von Oberkante Blecheinfassung) Ziegel eindecken und ggf. zuschneiden. Seitlich den Ziegel bis an 16. Ziegel eindecken und ggf. zuschneiden . den Stehfalz eindecken. Seitlich den Ziegel bis anden Stehfalz eindecken. -14- MoKoll VARIOcollect E - 2013-06...
-
Seite 15: Garantiebedingungen
> Garantiebedingungen Garantiebedingungen Produktgarantie Die varmeco GmbH & Co. KG (nachfolgend varmeco genannt) übernimmt für die von ihr gelieferten Kollektoren die Garantie dafür, dass diese frei von Material- und Verarbeitungsfehlern sind. Eine natürliche Beeinträchtigung stellt kei- nen Fehler dar. Die Garantie der Kollektoren beträgt 10 Jahre ab Lieferdatum an den Vertragspartner von varmeco. - Seite 16 Technische Änderungen vorbehalten. Überreicht durch: varmeco GmbH & Co. KG Johann-Georg-Weinhart-Str. 1 87600 Kaufbeuren Telefon 0 83 41. 90 22-0 Telefax 0 83 41. 90 22-33 Email info@varmeco.de Internet www.varmeco.de MoKoll VARIOcollect E - 2013-06...
