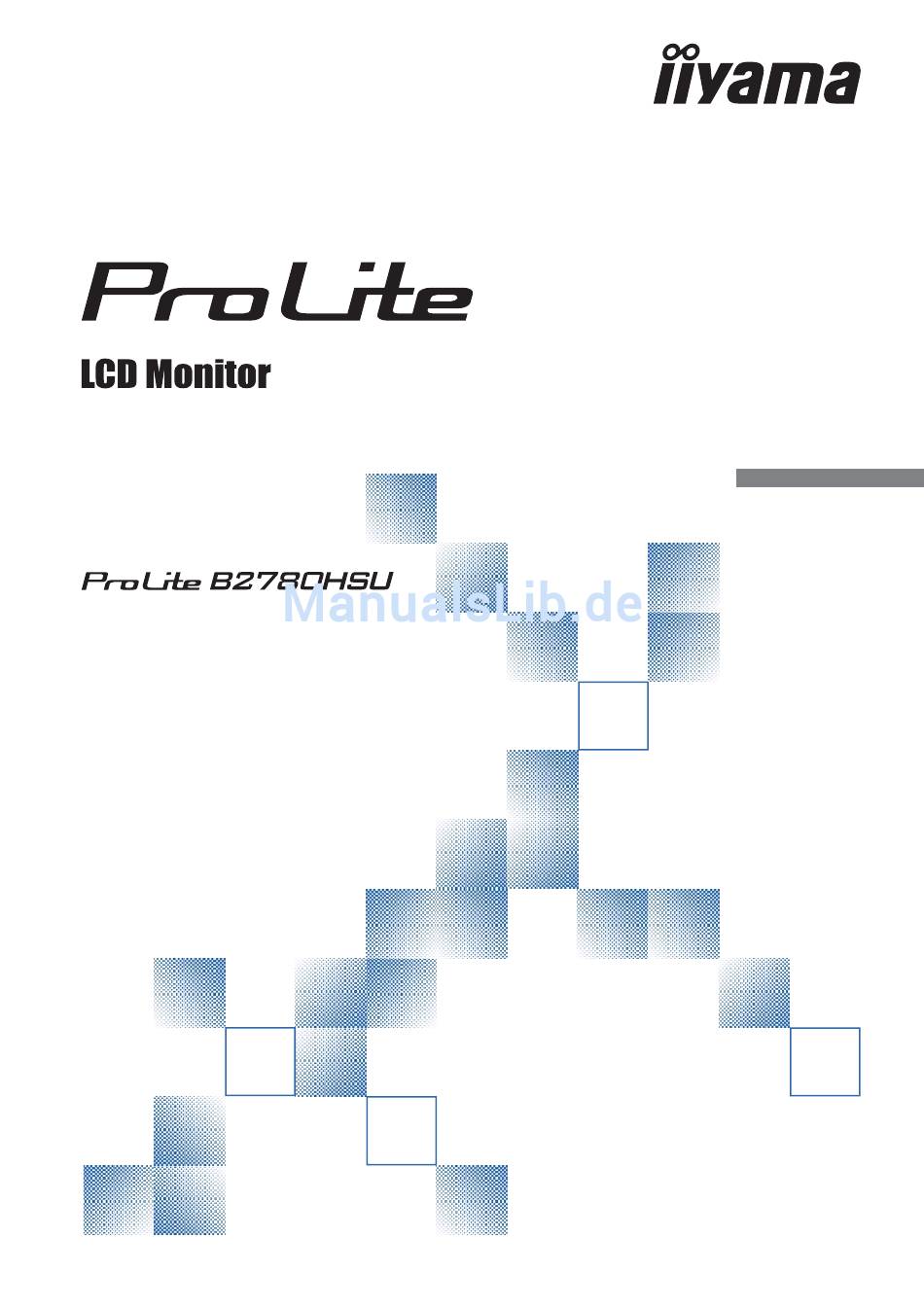

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das
erste Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für iiyama ProLite B2780HSU

Inhaltszusammenfassung für iiyama ProLite B2780HSU

  • Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.

  • Seite 2: Erklärung Der Ce-Konformität

    Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modell Nr. : PL2780HD Zum Netzanschluss dieses Gerätes ist eine geprüfte Leitung zu verwenden. Es ist eine Leitung vom Typ: H05VVF, 3G, 0.75mm2 oder besser einzusetzen.

  • Seite 3: Inhaltsverzeichnis

    INHALTSÜBERSICHT FÜR IHRE SICHERHEIT ..............1 SICHERHEITSHINWEISE ..............1 BESONDERE HINWEISE ZU LCD-MONITOREN ......3 KUNDENDIENST ................3 REINIGUNGSHINWEISE ..............3 VOR DER BEDIENUNG DES MONITORS ..........4 LEISTUNGSMERKMALE ..............4 PACKUNGSINHALT ................4 WAND- DECKENMONTAGE ............5 INSTALLATION DES MONITORFUSSES ........6 BEDIENUNGSELEMENTE UND ANSCHLÜSSE ......7 MONITOR ANSCHLIESSEN ............8 COMPUTER-EINSTELLUNG ............9 AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS ............10...

  • Seite 4: Für Ihre Sicherheit

    Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen.
  • Seite 5 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.

  • Seite 6: Besondere Hinweise Zu Lcd-Monitoren

    BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: HINWEIS  Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird.

  • Seite 7: Vor Der Bedienung Des Monitors

    10A/125V. Wenn Sie ein Netzteil mit höheren Werten verwenden, müssen Sie ein Netzkabel mit Werten von 10A/250V benutzen. Wenn Sie allerdings ein Netzkabel verwenden, das nicht von iiyama bereitgestellt wird, haben Sie kein Anrecht auf jegliche durch Garantien abgedeckte Schadensersatzansprüche, falls es zu Problemen oder Schäden kommen sollte.

  • Seite 8: Wand- Deckenmontage

    WAND- DECKENMONTAGE ACHTUNG  Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben mit eine max. Länge von 7mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören.  Prüfen Sie vor dem Einbau, ob die Wand- oder Decken-Halterung das Gewicht des Monitors unterstützt.

  • Seite 9: Installation Des Monitorfusses

    INSTALLATION DES MONITORFUSSES  Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen.  Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden.  Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren, um das Risiko von Stromschlag oder Beschädigung zu vermeiden.

  • Seite 10: Bedienungselemente Und Anschlüsse

    BEDIENUNGSELEMENTE UND ANSCHLÜSSE HDMI D-SUB <Vorderseite> <Rückseite> Ein/Aus-Schalter ( Menü / Auswahl-Taste (MENU) + / Lautstärke / Blauton Reduzierung-Taste ( + / Ein/Aus-Anzeig HINWEIS Blau: Normale Operation Orange: Energieverwaltung - / ECO Mode -Taste ( - / Auto-Taste (AUTO) Lautsprecher USB-DOWN Anschluss ( USB-DOWN Anschluss ( Kopfhöreranschluss (...

  • Seite 11: Monitor Anschliessen

    * Das VGA (D-Sub)-Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges VGA (D-Sub)-Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA- Eingang anschließen wollen.

  • Seite 12: Computer-Einstellung

    COMPUTER-EINSTELLUNG  Signaltiming Siehe Seite 25, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. VOR DER BEDIENUNG DES MONITORS 9...

  • Seite 13: Austrichtung Der Höhe Und Des Betrachtungswinkels

    AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS  Für ein optimales Arbeiten sollten sie direkt von vorne auf den Schirm blicken. Richten sie den Winkel und Höhe des Monitors wunschgemäß aus.  Halten Sie beim Ändern des Neigungswinkels und Höhe das Panel mit einer Hand fest, um ein Umkippen des LCD-Monitors zu verhindern.

  • Seite 14: Monitor Bedienen

    MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 25 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 18. D r ü c k e n S i e a u f d i e Ta s t e M E N U , u m d a s B i l d s c h i r m - M e n ü ( O S D ) a u f z u r u f e n .

  • Seite 15: Menüinhalt Einstellen

    MENÜINHALT EINSTELLEN Leuchtkraft Luminance Leuchtkraft Kontrast Helligkeit Öko i-Style Color Standard Verh. Contrast Einstellungselement Problem / Option Zu drückende Taste Kontrast Zu matt Contrast Zu intensiv Zu dunkel Helligkeit * Brightness Zu hell Off Normal Mode1 Geringe Helligkeit. Öko Direct Mode2 Geringere Helligkeit als im Spar Mode1.
  • Seite 16 Bildeinrichtung Bildeinrichtung Image Setup Takt Fokus H-Position V-Position Aspect Full Einstellungselement Problem / Option Zu drückende Taste Zu eng Takt* Zu weit Clock Zur Korrektur von fl immerndem Text Phase* oder fl immernden Zeilen Phase Zu weit links H-Position* Zu weit rechts H.Position Zu weit unten V-Position*...
  • Seite 17 Farbtemp. * Color Temp. Farbtemp. Gamma Mode1 Farbtemp. Warm Annender R Annender G Annender B Einstellungselement Problem / Option Zu drückende Taste Mode1 Normal Gamma Mode2 reduzierte Kontrast Gamma Mode3 erhöhter Kontrast Anwender R Zu schwach Anwender Anwender G Zu stark User Anwender B Farbtemp.

  • Seite 18: Osd-Einstellungen

    OSD-Einstellungen OSD Setup OSD-Einstellungen H-Position V-Position OSD-Auszeit Sprache English Einstellungselement Problem / Option Zu drückende Taste OSD zu weit links H-Position H.Position OSD zu weit rechts OSD zu weit unten V-Position OSD zu weit oben V.Position Sie können die Anzeigezeit für das OSD- OSD-Auszeit Timeout Menü...
  • Seite 19 Extra Extra Extra Zurücksetzen Signal Select Auto HDMI audio LINE IN Over Drive Information Eingang : Auto Auflösung : 1920(H) 1080(V) H-Frequenz : 68KHz V-Frequenz : 60Hz Einstellungselement Problem / Option Zu drückende Taste Einstellungen ab Werk werden wiederhergestellt. Zurücksetzen Reset Zurück zum Menü.
  • Seite 20 Direct Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt anzeigen.  Volumen : Drücken Sie auf die + -Taste, wenn das Menü nicht angezeigt wird. Einstellungselement Problem / Option Zu drückende Taste Zu leise Lautstärke Zu laut Volume Nur für analogen Eingang ...

  • Seite 21: Bildschirmeinstellungen

    Justierung erforderlich. Beide Einstellungen sollten mit Hilfe des standardmäßigen Bildschirmmusters (Test.bmp) vorgenommen werden, das Sie auf der Webseite von IIYAMA (http://www.iiyama.com) erhalten können. Stellen Sie das Bild auf folgende Weise ein, um das gewünschte Ergebnis zu erhalten.
  • Seite 22 Drücken Sie auf die AUTO-Taste. (Autom. Einstell. Bitte warten) Stellen Sie das Bild manuell ein, indem Sie folgendermaßen vorgehen, wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem das Auto Setup durchgeführt wurde. Stellen Sie die V-Position ein, so dass der obere und untere Rand des Bildes in den Anzeigebereich passt.
  • Seite 23 Stellen Sie Fokus ein, um Rauschen von horizontalen Wellen, Flimmern oder Unschärfe im Zebramuster zu korrigieren.  Falls es in einem Bereich des Bildschirms weiterhin zu starkem Flimmern oder zu HINWEIS starker Unschärfe kommt, wiederholen Sie die Schritte , da Takt in diesem Fall evtl.

  • Seite 24: Energieverwaltung

    ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein.

  • Seite 25: Fehlersuche

    FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2.

  • Seite 26: Informationen Zum Recycling

     Das Audiokabel ist richtig angeschlossen. Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaff en Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING 23...

  • Seite 27: Anhang

    ANHANG TECHNISCHE DATEN Grösse-Kategorie 27" Panel-technologie TN LCD- Fläche Grösse Diagonal: 27" (69cm) Lochabstand 0,311mm H × 0,311mm V Helligkeit 300cd/m (Typisch) Kontrastrate 1200 : 1 (Typisch), Adv. Contrast-Funktion vorhanden Ansichtbereich Rechts / Links: Jeweils 85 Grad Auf / Ab: Jeweils 80 Grad (Typisch) Reaktionszeit 1ms (Grau zum Grau), 5ms (Sxhwarz, Seiss, Schwarz) Anzeigefarben...

  • Seite 28: Abmessungen

    ABMESSUNGEN 642,0mm/25,3” 65,0mm/2,5” 599,5mm/23,6” ) : Maximale Werte KONFORMES TIMING Horizontale Vertikale Videomodus Dot Clock Frequenz Frequenz 640×480 31.469kHz 59.940Hz 25.175MHz SVGA 800×600 37.879kHz 60.317Hz 40.000MHz 48.363kHz 60.004Hz 65.000MHz 1024×768 63.981kHz 60.020Hz 108.000MHz SXGA 1280×1024 VESA 55.935kHz 59.887Hz 106.500MHz WXGA+ 1440×900 75.000kHz 60.000Hz...
