4.4 Technische Daten - Anmerkungen

wie z.B.
- Hauptabmessungen,
- Druck-Temperatur-Zuordnungen, usw.

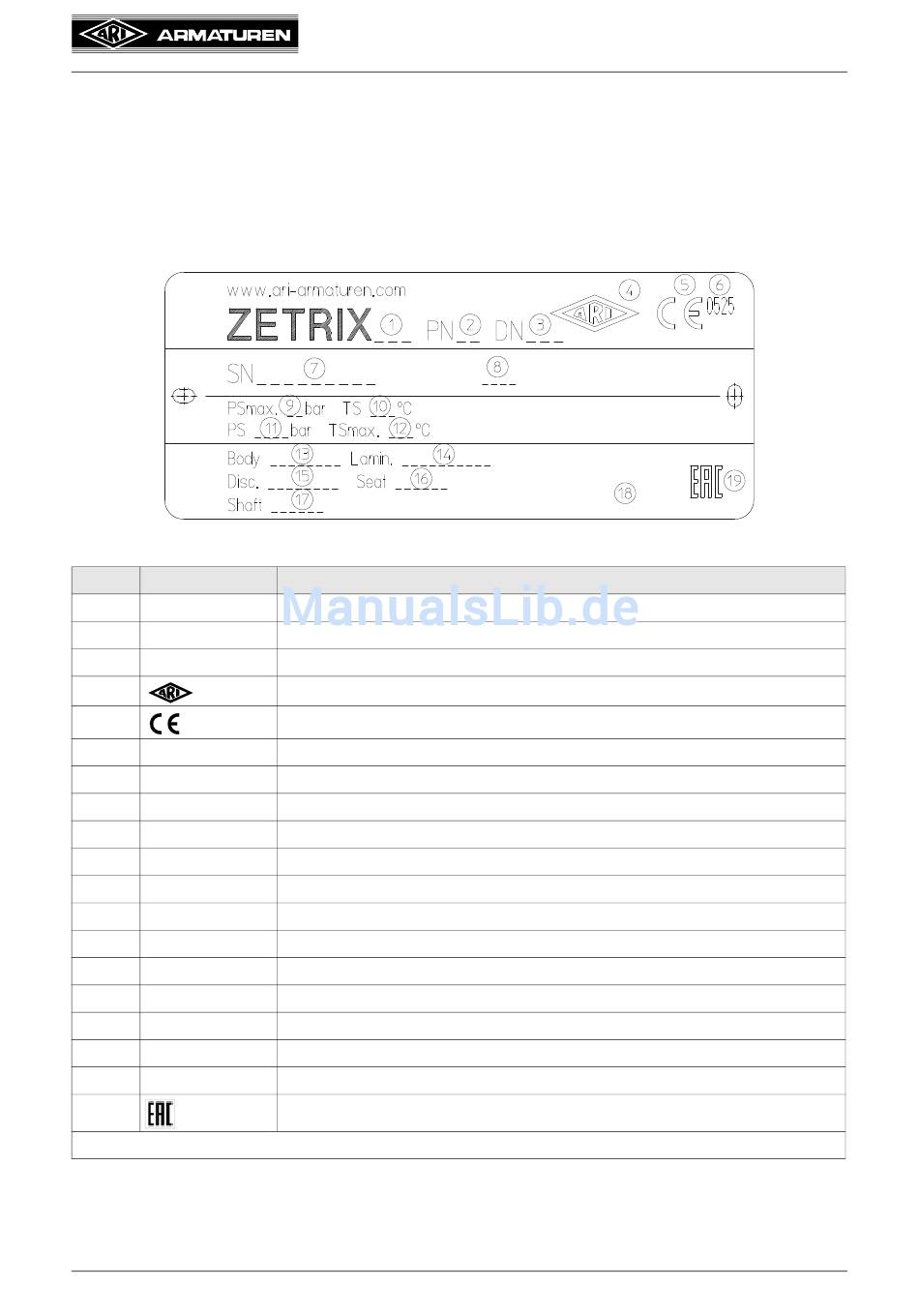

4.5 Kennzeichnung

Angabe der CE-Kennzeichnung auf der Armatur:
Nr. Text
1
2 PN
3 DN
4
5
6 0525
7 SN
8 Date
9 PSmax.
10 TS
11 PS
12 TSmax.
13 Body
14 Lamin.
15 Disc
16 Seat
17 Shaft
18
19
Anschrift des Herstellers: siehe Pkt 11.0 Garantie / Gewährleistung ARI-Armaturen
-Original Anleitung -
Bild 7
Beschreibung
Figur-Nr.
Druckstufe
Nennweite
Hersteller ARI-Armaturen
CE-Zeichen
Benannte Stelle
Seriennummer
Baujahr
max. zulässiger Druck
zulässige Temperatur bei Maximal-Druck
zulässiger Druck bei Maximal-Temperatur
max. zulässige Temperatur
Material des Gehäuses
Material des Lamellendichtringes
Material der Scheibe
Material des Sitzes
Material der Welle
Kennzeichnung bei Abnahme
EAC-Zeichen
Rev. 0040203000 1018
Betriebs- und Montageanleitung
sind dem Katalogblatt zu entnehmen.
®
ZETRIX
Seite 1-7
