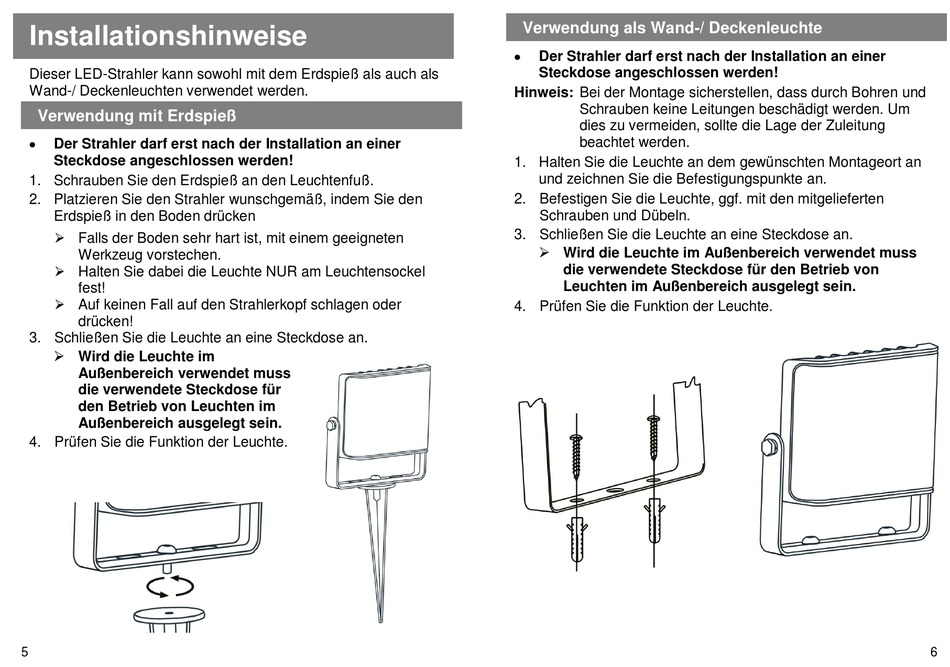

Installationshinweise
Dieser LED-Strahler kann sowohl mit dem Erdspieß als auch als
Wand-/ Deckenleuchten verwendet werden.
Verwendung mit Erdspieß
·
Der Strahler darf erst nach der Installation an einer
Steckdose angeschlossen werden!
1. Schrauben Sie den Erdspieß an den Leuchtenfuß.
2. Platzieren Sie den Strahler wunschgemäß, indem Sie den
Erdspieß in den Boden drücken
Ø Falls der Boden sehr hart ist, mit einem geeigneten
Werkzeug vorstechen.
Ø Halten Sie dabei die Leuchte NUR am Leuchtensockel
fest!
Ø Auf keinen Fall auf den Strahlerkopf schlagen oder
drücken!
3. Schließen Sie die Leuchte an eine Steckdose an.
Ø Wird die Leuchte im
Außenbereich verwendet muss
die verwendete Steckdose für
den Betrieb von Leuchten im
Außenbereich ausgelegt sein.
4. Prüfen Sie die Funktion der Leuchte.
5
Verwendung als Wand-/ Deckenleuchte
·
Der Strahler darf erst nach der Installation an einer
Steckdose angeschlossen werden!
Hinweis: Bei der Montage sicherstellen, dass durch Bohren und
Schrauben keine Leitungen beschädigt werden. Um
dies zu vermeiden, sollte die Lage der Zuleitung
beachtet werden.
1. Halten Sie die Leuchte an dem gewünschten Montageort an
und zeichnen Sie die Befestigungspunkte an.
2. Befestigen Sie die Leuchte, ggf. mit den mitgelieferten
Schrauben und Dübeln.
3. Schließen Sie die Leuchte an eine Steckdose an.
Ø Wird die Leuchte im Außenbereich verwendet muss
die verwendete Steckdose für den Betrieb von
Leuchten im Außenbereich ausgelegt sein.
4. Prüfen Sie die Funktion der Leuchte.
6
