Inhaltszusammenfassung für Electronics Line EL-2703

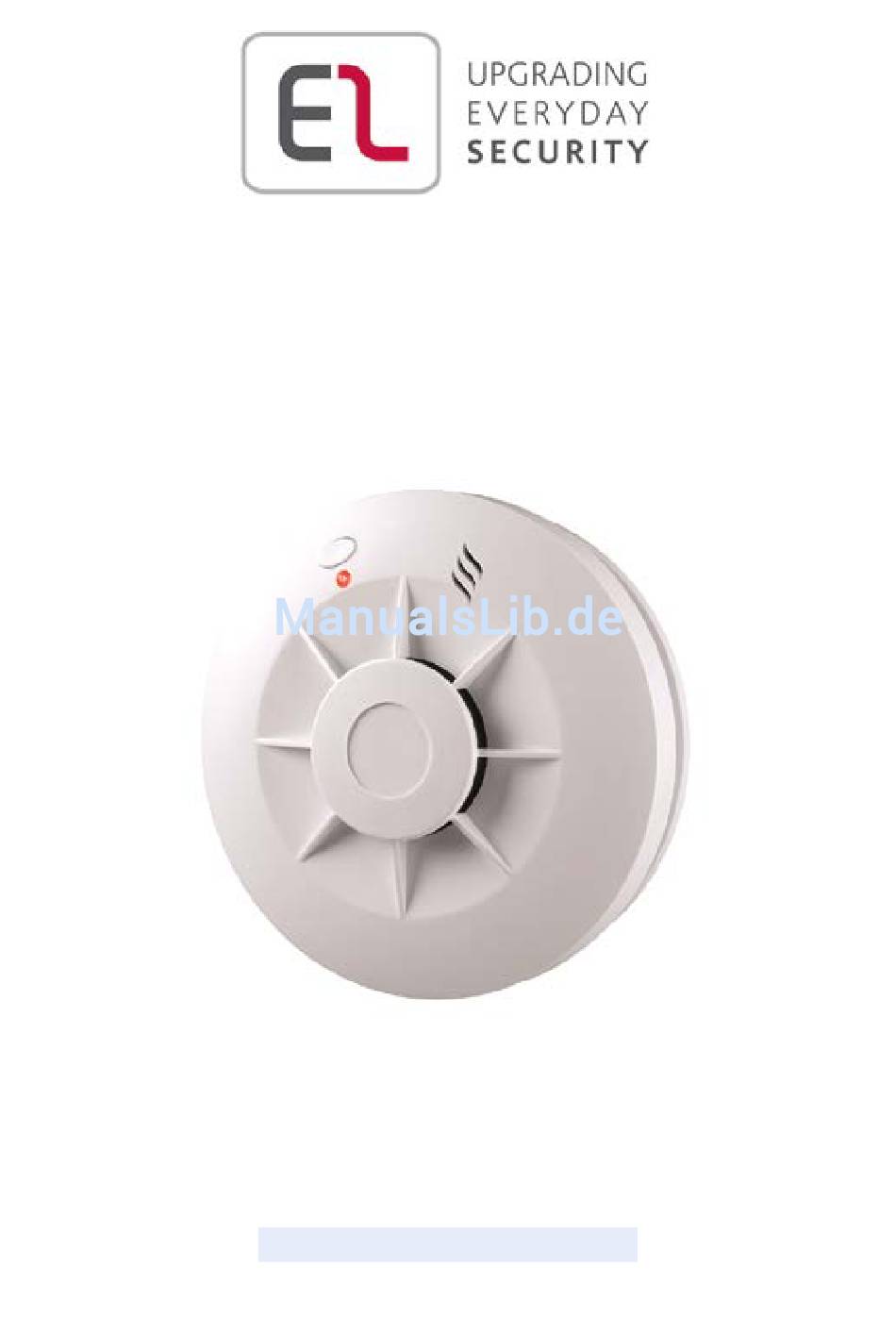

- Seite 1 DRAHTLOSER OPTOELEKTRONISCHE RAUCHMELDER Model: EL-2703 INSTALLATIONSANLEITUNG...
- Seite 2 Rauchmelder immer Güter, vor Verletzungen von Personen oder das Leben schützen können. RTTE Konformität Hiermit erklärt Electronics Line, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Vollständige CE Erklärung unter www.secplan.de/ce .
-
Seite 3: Auswahl Des Montageorts
Auswahl des Montageorts Für eine komplette Abdeckung in Privathäusern sollten Rauchmelder in allen Zimmern, Hallen, Lagerräumen, Kellern, Dachböden und Wohnbereichen montiert werden. Mindestens aber in jedem Flur und jedem Schlafzimmer. Installieren Sie Rauchmelder in: • Installieren Sie Rauchmelder in der Mitte der Decke. Ist das nicht möglich dann jedoch nicht näher als 10cm zur Wand. - Seite 4 Bild 3: Montageorte für eine Mehrfachflur Wohnung Bild 4: Empfohlene Montageorte Bild 5: Empfohlener Montageort in Giebeln Wo Rauchmelder nicht installiert werden sollten Falschalarme entstehen dort wo Rauchmelder nicht richtig installiert worden sind. Um Falschlalarme zu vermeiden installieren Sie Rauchmelder nicht unter folgenden Bedingungen:...
- Seite 5 ♦ Verbrennungspartikel sind eine Nebenerscheinung von etwas brennendem. Installieren Sie keine Rauchmelder in Bereichen in denen Verbrennungsartikel gewöhnlich auftreten wie z.B. Küchen mit wenigen Fenstern und schlechter Belüftung (ansonsten mit 6m Abstand), Garagen mit Fahrzeugen, Wassererhitzern etc. Versuchen Sie niemals Falschalarme durch Deaktivierung des Rauchmelders zu verhindern.
-
Seite 6: Installation
Connecting anything else to this detector will prevent it from working properly. Registration Der EL-2703 muß wie folgt in die Alarmzentrale eingelernt werden: Bringen Sie die Alarmzentrale in den Registriermodus. Gehen Sie in das Hauptmenü und wählen Sie [9]>[1]>[1] (Programierung >... - Seite 7 Montage Locking Pin ♦ Wählen Sie den Installationsort Detector aus. ♦ Entfernen sie den Verschluß Pin der den Montageadapter mit dem Bracket Rauchmelder verbindet (siehe Bild Screws ♦ Entfernen Sie den Montageadapter vom Melder durch Drehen gegen den Uhrzeigersinn. ♦ Nutzen Sie den Montageadapter Bild 7: Rauchmelder Installation als Bohrschablone...
-
Seite 8: Led-Anzeige
LED Anzeige Wenn die rote LED einmal blinkt (siehe Bild 9) inerhalb von 30 sek. arbeitet der Melder normal. Wenn die LED schnell blinkt und der Summer ertönt hat der Rauchmelder Rauch erkannt. Hinweis: Die rote LED verhält sich abhängig von den folgenden Einstellmoden: Modus 1: Die rote LED setzt sich nicht automatisch nach dem Alarmkriterium zurück. - Seite 9 Wartung des Rauchmelders Um sicher zu gehen, dass der Melder einwandfrei arbeitet testen Sie diesen bitte einmal wöchentlich. REINIGEN DES RAUCHMELDERS Reinigen Sie den Melder mit einem oder leicht feuchten Tuch. Falls nötig öffnen Sie die Rauchkammer um den Innenbereich des Melders zu reinigen. 1.
- Seite 10 14 Hachoma St., 75655 Rishon Le Zion, Israel Tel: (+972-3) 963-7777 Fax: (+972-3) 961-6584 Alle Rechte vorbehalten. Dieses Dokument darf ohne schriftliche Einwilligung des Herausgebers weder vollständig noch teilweise und in keiner Form reproduziert werden. 5IN1570 C Electronics Line 3000 Ltd. 05/2012...
