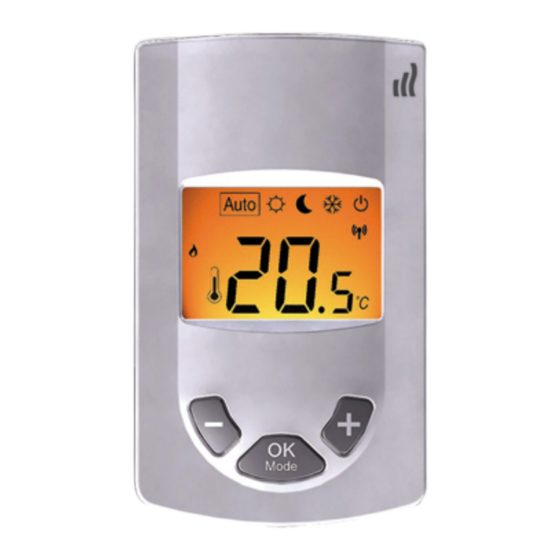

Tempco Digital E3 Web RF Montage- Und Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Tempco Digital E3 Web RF
Inhaltszusammenfassung für Tempco Digital E3 Web RF
- Seite 1 TempCo Digital E3 Web RF Montage- und Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Reparaturversuche führen zum Erlöschen der Haftung sowie der Gewährleistungs- und Ersatzpflicht des Herstellers. ANWENDUNGSBEREICH Bei dem Raumthermostaten Digital E3 Web RF handelt es sich um einen Funkthermostaten zur Raum- temperaturregelung von Flächenheizungen und -kühlungen, sowie für Heizkörperheizungen. Der Digital E3 Web RF ist kompatibel zur Funkregelung TempCo Funk (unidirektionale Funkkommunikation “rF.u”) und zu der aktuellen... -
Seite 3: Kompatible Komponenten
Anmerkung: Die E3 Web Komponenten werden durch das E3 Logo gekennzeichnet. Tasten der Digital E3 Web RF ist mit drei Funktionstasten ausgerüstet. Sie werden verwendet für: Bestätigung der Einstellungen, Änderung der Betriebsart, Ein-schalten der Hintergrund- beleuchtung, Zwangsweise Kommunikation mit der Schaltleiste oder der Touch E3 Zentrale. -
Seite 4: Anzeige
• Offenes Fenster Anzeige Funkverbindung Wie beschrieben kann der Digital E3 Web mit zwei TempCo Produktgruppen betrieben werden. Als Ersatzregler der Vorgängerregelung TempCo Funk im unidirektional Betrieb und mit der aktuellen Regelung TempCo E3 Web Funk im bidirektional Betrieb. Die Identifikation des Systems erfolgt automatisch bei der Initialisierung der Funkverbindung. -
Seite 5: Funktion Funkverbindung
Der Digital empfängt auch Signale von extern z.B. die am Touch E3 eingestellte Betriebsart oder ermöglicht den Zugriff via Smartphone App. Funktion Funkverbindung Wenn der Digital ein Funksignal sendet blinkt das Logo. Ein Funksignal wird gesendet, wenn: • Einstellungen und Parameter am Digital geändert •... -
Seite 6: Navigation
Navigation Die Navigation mit der Taste durch die Betriebsmodi ist abhängig vom verwendeten Funkmodus (uni- oder bidirektional), ist aber nur minimal unterschiedlich. Navigation bei unidirektionalem Betrieb Untenstehendes Bild (Abb.4) zeigt die Betriebsarten bei einer Verbindung im unidirektionalen Modus. Abb. 4 Navigation bei bidirektionalem Betrieb Der hauptsächliche Unterschied zu dem unidirektionalem Betrieb ist, dass beim bidirektionalem Betrieb die Betriebsart AUTO nicht erscheint, solange kein Touch E3 angeschlossen ist... -
Seite 7: Eco
In dieser Betriebsart regelt der Digital permanent die Komforttemperatur. Durch Drücken der „+“ oder „-„ Taste verlassen Sie den Energiesparmodus (Hintergrundbeleuchtung ist an) und die aktuelle Solltemperatur wird angezeigt. Durch weiteres Drücken der „+“ oder „-„ Taste kann die Solltemperatur verändert und mit der OK- Taste bestätigt werden. -
Seite 8: Aus
In dieser Betriebsart ist der Digital ausgeschaltet und „off“ wird im Display angezeigt. Durch Drücken der OK-, „+“ oder „-„ Taste wird die gemessene Raum-temperatur angezeigt. Mit der „+“ oder „-„ Taste können auch die Temperaturen der externen Sensoren (sofern angeschlossen) sowie die relative Feuchte angezeigt werden. Achtung: In diesem Modus ist der Digital ausgeschaltet und die Anlage kann ggf. -
Seite 9: Boost/ Timer
Eingestellt. Dies ist notwendig, wenn die Kühlfunktion bei kombinierten Anlagen auf jeden Fall unterbunden werden soll (z.B. in Bädern, Küchen, etc.). Bei Installation in unidirektionalen Anlagen (ältere TempCo Funkregelungen) ist die Heiz- und Kühlfunktion nicht verfügbar. Hier kann der Digital nur als Heizregler verwendet werden. -
Seite 10: Heiz- Und Kühlbetrieb Mit Touch E3 Und/Oder Connect 6M
Parameter Menü 08 kann der Grenzwert der relativen Raumluftfeuchte (Werkseinstellung 75%) eingestellt werden. Bei Überschreitung des Grenzwertes ( wird im Display und am Touch E3 angezeigt) wird der jeweilige Heizkreis/ Raum im Kühlfall zugefahren und wenn angeschlossen, das Kühlmodul TempCo Cool E3 Web in den Feuchtemodus geschaltet. Neben... -
Seite 11: Offenes Fenster Funktion
Offenes Fenster Funktion Diese Funktion dient zu Abschalten des Heizkreises sofern die Raumtemperatur innerhalb von 15 Minuten um mehr als 3°C absinkt. Nach 30 Minuten springt der Digital wieder in seinen ursprünglichen Betriebsmodus. Die Funktion ist nicht im Aus oder Frostschutz Modus verfügbar. Wird ein offenes Fenster detektiert erscheint im Display. - Seite 12 Kalibrierung des Bodentemperatursensors: Dieser Parameter wird benutzt um Temperaturabweichungen zu kompensieren. Die Temperatur wird mit in 0,1K Schritten eingestellt. speichert die Einstellung. Anmerkung: Gleichzeitiges Drücken von löscht den Temperatur Offset • wieder Dieses Menü wird im Raumfühler Modus (siehe Installer Parameter Menü) •...
-
Seite 13: Installer Parameter Menü
Taupunktüberwachung Werkseinstellung : Yes Einstellbereich: Yes/No Frostschutztemperatur Einstellung der Frostschutztemperatur bei der der Digital zwangsweise ein- geschaltet wird. Die Temperatur wird mit in 0,5K Schritten eingestellt. speichert die Einstellung. Anmerkung: Die Frostschutztemperatur lässt sich in diesem Menü nicht ändern, wenn •... - Seite 14 Auswahl des Fühlers Unidirektionales System (“rF.u”) AIR: Interner Raumfühler • Flr: Externer Bodenfühler • FL.1: Raumtemperaturregelung mit fester Bodentemperaturbegrenzung • (siehe Parameter 25 und 26) FL.2:Raumtemperaturregelung mit fester Bodentemperaturbegrenzung • Cb.1: Kombimodus 1 (Fußbodenheizung und Heizkörper) Cb.2: Kombimodus 2 (Fußbodenheizung und Lüftung) Werkseinstellung : Air Einstellbereich: AIR/Flr/FL.1/FL.2/Cb.1/Cb.2 Bidirektionales System (“rF.b”)
- Seite 15 Werkseinstellung : 18°C bei „rF.u“ und -- bei „rF.b“ Einstellbereich: 5°C bis FL.H. Variable Begrenzung minimale Bodentemperatur (FL.o) Dieser Wert wird verwendet, wenn Parameter 20 FL.2 ist Anmerkung: Der berechnete Einstellbereich kann höher als FL.H und niedriger als 5°C sein. Werkseinstellung : 0°C (keine Abweichung zu Raumtemperatur) Einstellbereich: 0°C bis 5°C Begrenzung maximale Bodentemperatur (FL.H)
-
Seite 16: Technische Daten
> 1 Jahr Funkfrequenz 868,3 MHz, <10 mW. Softwareversion Wird im Parametermenü 1 angezeigt. v X.X Kompatibel mit TempCo RF (Unidirektional) und TempCo Touch E3 (Bidirektional) Normen und Zulassungen: R&TTE 1999/5/EG Der TempCo Digtial E3 web wurde EMC 2004/108/EG Übereinstimmung... -
Seite 17: Montage
Montage...
