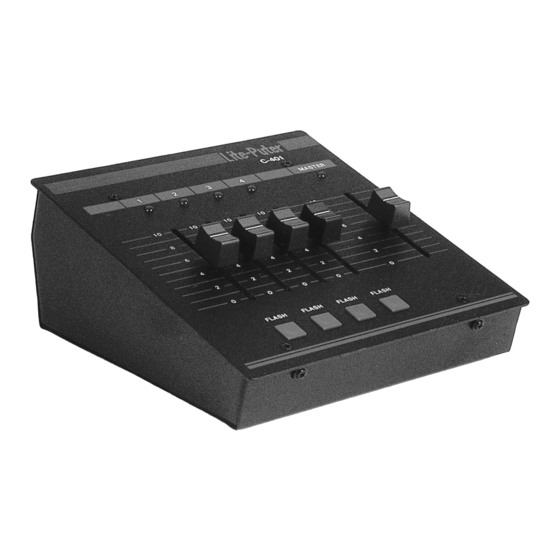

Lite-Puter C-401 Bedienungsanleitung

4-kanal lichtsteuerung
Vorschau ausblenden
1
Inhalt
2
3
4
5
6

Werbung

Quicklinks

Diese Anleitung herunterladen
4-KANAL LICHTSTEUERUNG
C-401
BEDIENUNGSANLEITUNG

Werbung

loading

Verwandte Anleitungen für Lite-Puter C-401

Inhaltszusammenfassung für Lite-Puter C-401

  • Seite 1 4-KANAL LICHTSTEUERUNG C-401 BEDIENUNGSANLEITUNG...

  • Seite 2: Inhaltsverzeichnis

    BEDIENUNGSANLEITUNG C-401 4-Kanal-Lichtsteuerung INHALTSVERZEICHNIS: EINFÜHRUNG...................................3 SICHERHEITSHINWEISE ..............................3 BESTIMMUNGSGEMÄSSE VERWENDUNG........................4 EIGENSCHAFTEN................................4 Features: ................................4 ANSCHLÜSSE ..................................4 Spannungsversorgung ............................5 GERÄTEBESCHREIBUNG..............................5 Frontplatte ................................5 BEDIENUNG..................................5 REINIGUNG UND WARTUNG............................5 TECHNISCHE DATEN C-401: ............................6...

  • Seite 3: Einführung

    - diese Betriebsanleitung genau beachten. EINFÜHRUNG Wir freuen uns, daß Sie sich für eine C-401 Lauflichtsteuerung entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, daß Sie lange Zeit Freude an Ihrem Kauf haben werden. Nehmen Sie die C-401 Lauflichtsteuerung aus der Verpackung.

  • Seite 4: Bestimmungsgemässe Verwendung

    • Klemmleiste für externen Masterregler 0/10 V (über Jumper umzustellen) • 0/10 V-Kanalausgänge über eine 8-polige DIN-Buchse • 5-polige DIN-Eingangsbuchse • Spannungsversorgung nur über passende Lichtendstufe (z. B. LITE-PUTER P-625) • Benötigte Betriebsspannung 20 V ANSCHLÜSSE ACHTUNG: Der Hersteller haftet nicht für Schäden, die aufgrund falscher Anschlüsse entstehen.

  • Seite 5: Spannungsversorgung

    Spannungsversorgung Das C-401 wird entweder direkt über das Dimmerpack (z. B. Lite-Puter P-210 oder P-406) an die Spannungsversorgung angeschlossen (intern). Verbinden Sie dazu die Output-Buchse über eine 8-polige DIN-Leitung mit der Ausgangsbuchse Ihres Dimmerpacks. Extern: Über externes Netzteil GERÄTEBESCHREIBUNG Frontplatte...

  • Seite 6: Technische Daten C-401

    TECHNISCHE DATEN C-401: Spannungsversorgung: 20 V DC über Lichtendstufe Analoger Ausgang: 1 x 8-polige DIN-Buchse, 4 Kanäle Ausgangsspannung: 0/10 V DC Zusätzlicher Master-Ausgang: 2-polige Klemmleiste Maße: 164 x 177 x 72 mm Gewicht: 1 kg Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
