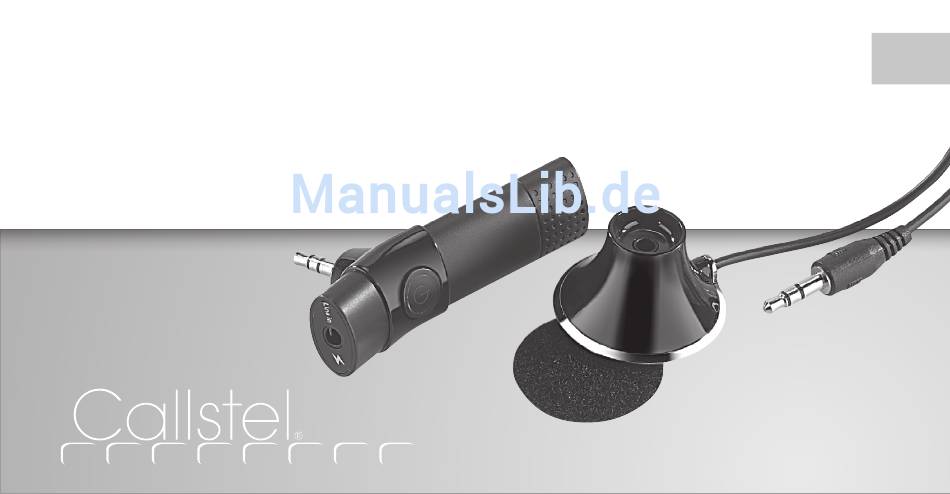

- Seite 1 Bluetooth-Freisprech-Adapter & MP3-Streamer für Ihr Autoradio Bedienungsanleitung HZ-1953-675...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Ihr neuer Bluetooth-Adapter und Mp3-Streamer ........5 Lieferumfang ........................5 Wichtige Hinweise zu Beginn..............6 Sicherheitshinweise ...................... 6 Wichtige Hinweise zur Entsorgung ................. 7 Konformitätserklärung ....................8 Produktübersicht ..................9 Inbetriebnahme ..................10 Akku laden ........................10... - Seite 3 Montage .......................... 11 Ein- und Ausschalten ....................13 Verbindung per Bluetooth herstellen (Pairing) ..........13 Musik abspielen ......................16 Anrufe tätigen und makeln ..............17 Grundlegende Funktionen ..................18 Liste der LED- und AUDIO-Signale ............22 Signaltöne ........................23 LED-Signale (während des Ladevorgangs) ............23 LED-Signale (bei aktiver Bluetooth-Verbindung) ..........24 Technische Daten ..................
- Seite 4 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.callstel.info Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein.
-
Seite 5: Ihr Neuer Bluetooth-Adapter Und Mp3-Streamer
IHR NEUER BLUETOOTH-ADAPTER UND MP3-STREAMER Sehr geehrte Kundin, sehr geehrter Kunde, wir danken Ihnen für den Kauf dieses Bluetooth-Adapters und MP3- Streamers. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und befolgen Sie die Hinweise und Tipps, damit Sie Ihr neues Produkt optimal einsetzen können. -
Seite 6: Wichtige Hinweise Zu Beginn
WICHTIGE HINWEISE ZU BEGINN Sicherheitshinweise • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf zugreifen können. • Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. -
Seite 7: Wichtige Hinweise Zur Entsorgung
Fall aus bereits geringer Höhe beschädigt werden. • Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. • Technische Änderungen und Irrtümer vorbehalten. Wichtige Hinweise zur Entsorgung Dieses Elektrogerät gehört NICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. -
Seite 8: Konformitätserklärung
Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt HZ-1953-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/EU und der Funkanlagen-Richtlinie 2014/53/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer... -
Seite 9: Produktübersicht
PRODUKTÜBERSICHT Adapter 1. Multifunktionstaste 2. 3,5-mm-Line-In-/Ladebuchse 3. Integriertes Mikrofon 4. 3,5-mm-Dockanschluss Dock 5. Klett-Befestigung 6. Anschluss für Adapter 7. 3,5-mm-Audiokabel... -
Seite 10: Inbetriebnahme
INBETRIEBNAHME Akku laden Vor dem ersten Betrieb muss der integrierte Akku des Bluetooth-Adapters geladen werden. Verbinden Sie dazu den Adapter mit dem mitgelieferten Netzteil und schließen Sie das Netzteil danach an eine Wandsteckdose an. Während des Ladevorgangs leuchtet eine rote LED am Adapter. Sobald die LED erlischt, ist der Ladevorgang abgeschlossen. -
Seite 11: Montage
HINWEIS: Wird der Adapter längere Zeit nicht genutzt, kann der Akku vollständig entladen sein. In diesem Fall leuchtet die rote LED erst nach etwa 30 Minuten des Ladevorgangs auf. Montage 1. Verbinden Sie zunächst das 3,5-mm-Audiokabel des Docks mit dem AUX- Eingang Ihres Autoradios. - Seite 12 Docks. Sie können das Dock nun einfach über die Klettbänder anbringen und abnehmen. 4. Stecken Sie den Bluetooth-Adapter mit dem 3,5-mm-Dockanschluss in das Dock. Der Adapter ist nun betriebsbereit. HINWEIS: Sie können den Adapter auch außerhalb eines Fahrzeugs an allen Geräten mit AUX-Eingang nutzen.
-
Seite 13: Ein- Und Ausschalten
Ein- und Ausschalten 1. Drücken und halten Sie die Multifunktionstaste am Bluetooth-Adapter für einige Sekunden, bis ein Signalton zu hören. Die blaue LED des Adapters blinkt fünfmal. 2. Um den Adapter wieder auszuschalten, halten Sie die Multifunktionstaste erneut gedrückt, bis ein Signalton zu hören ist und die rote LED des Adapters fünfmal blinkt. - Seite 14 Adapters, bis sowohl die blaue als auch die rote LED am Adapter abwechselnd blinken. 4. Suchen Sie in Ihrem Handy nach dem Bluetooth-Gerät „HZ1953“ und wählen Sie es aus. 5. Geben Sie nach der Aufforderung das Passwort oder die PIN-Nummer 0000 ein.
- Seite 15 HINWEIS: Der Bluetooth-Adapter verbindet sich nach dem Einschalten automatisch mit dem zuletzt erfolgreich erkannten Handy. Ein erneuter Pairing-Vorgang ist nur erforderlich, wenn der Adapter an einem anderen Handy genutzt wird. HINWEIS: Wird die Verbindung zwischen Handy und Bluetooth-Adapter getrennt, betätigen Sie die Multifunktionstaste einmal kurz, um die Verbindung wiederherzustellen.
-
Seite 16: Musik Abspielen
Musik abspielen 1. Stellen Sie sicher, dass eine Bluetooth-Verbindung zwischen Ihrem Handy und dem Adapter besteht und der Adapter über das Dock mit Ihrem Autoradio verbunden ist. 2. Wählen Sie den AUX-Anschluss Ihres Autoradios als Musikquelle aus. Die dafür notwendigen Schritte entnehmen Sie bitte der Bedienungsanleitung Ihres Autoradios. -
Seite 17: Anrufe Tätigen Und Makeln
HINWEIS: Ist eine Audioquelle über die Line-In-Buchse am Adapter angeschlossen, wird die Musik nur abgespielt, wenn keine Musikwiedergabe über ein Bluetooth-Gerät aktiv ist. ANRUFE TÄTIGEN UND MAKELN Sie können Anrufe direkt über den Bluetooth-Adapter tätigen, entgegennehmen und makeln. Im Folgenden finden Sie eine Liste aller möglichen Befehle:... -
Seite 18: Grundlegende Funktionen
Grundlegende Funktionen (MFT = Multifunktionstaste) Funktion Status des Adapters Tastenbefehl Anruf abbrechen Anruf geht aus MFT einmal kurz drücken Gespräch annehmen Anruf geht ein MFT einmal kurz drücken Gespräch ablehnen Anruf geht ein MFT für 2 Sek. halten Während eines Gespräch beenden MFT einmal kurz drücken Gesprächs... - Seite 19 Funktion Status des Adapters Tastenbefehl Stummschaltung Während eines MFT zweimal kurz drücken aufheben Gesprächs Anrufübergabe Während eines MFT für 2 Sek. halten und (Adapter zu Handy) Gesprächs bei Signalton loslassen Anrufübergabe Während eines MFT für 2 Sek. halten und (Handy zu Adapter) Gesprächs bei Signalton loslassen Letzte Rufnummer...
- Seite 20 Makeln (MFT = Multifunktionstaste) Funktion Status des Adapters Tastenbefehl keiner, zwei Während eines Gesprächs, Signaltöne sind Zweites Gespräch geht ein zweiter Anruf geht ein wiederholt zu hören Aktuelles Gespräch Während eines Gesprächs, MFT zweimal beenden und zweites zweiter Anruf geht ein kurz drücken Gespräch annehmen...
- Seite 21 Funktion Status des Adapters Tastenbefehl Aktuelles Gespräch halten Während eines Gesprächs, MFT einmal und zweites Gespräch zweiter Anruf geht ein kurz drücken annehmen Zwischen zwei Gesprächen Während eines Gesprächs, MFT einmal umschalten zweiter Anruf ist gehalten kurz drücken Aktuelles Gespräch beenden Während eines Gesprächs, MFT zweimal und zum gehaltenen...
-
Seite 22: Liste Der Led- Und Audio-Signale
HINWEIS: Wird ein Anruf über das Handy angenommen, müssen Sie gegebenenfalls das Gespräch manuell auf den Adapter übergeben. HINWEIS: Ist ein Echo zu hören, passen Sie bitte die Lautstärke des Autoradios und/oder die Ausrichtung des Adapters an. LISTE DER LED- UND AUDIO-SIGNALE Hier finden Sie eine Liste aller LED- und Audio-Signale Ihres Bluetooth-Adapters. -
Seite 23: Signaltöne
Signaltöne Signalton Bedeutung Während eines Gesprächs ist das Mikrofon Zwei Töne alle 8 Sekunden stummgeschaltet. Drei Töne alle 30 Sekunden Akku ist fast leer LED-Signale (während des Ladevorgangs) Signalton Bedeutung Rote LED leuchtet Ladevorgang ist aktiv Rote LED leuchtet nicht Ladevorgang ist abgeschlossen... -
Seite 24: Led-Signale (Bei Aktiver Bluetooth-Verbindung)
LED-Signale (bei aktiver Bluetooth-Verbindung) Signalton Bedeutung Rote und blaue LED blinken abwechselnd Pairing-Modus aktiv Standby-Modus (nicht Blaue LED blinkt alle 2 Sekunden verbunden) Blaue LED blinkt zweimal alle 5 Sekunden Mit einem Gerät verbunden Mit einem A2DP-fähigen Gerät Blaue LED blinkt dreimal alle 5 Sekunden verbunden Anruf eingehend oder Blaue LED blinkt schnell... - Seite 25 Signalton Bedeutung Blaue LED blinkt einmal alle 5 Sekunden Mikrofon stummgeschaltet Rote LED blinkt einmal alle 30 Sekunden Akku ist fast leer...
-
Seite 26: Technische Daten
TECHNISCHE DATEN Bluetooth-Standard: V2.1+EDR Bluetooth-Profile: HSP, HFP, A2DP, AVRCP Bluetooth-Frequenz: 2,402 GHz bis 2,480 GHz Reichweite: max. 10 Meter Betriebsdauer: bis zu 6 Stunden bei vollständig geladenem Akku Standby-Dauer: bis zu 84 Stunden bei vollständig geladenem Akku Ladespannung: 5 V, 120 mA Ladedauer: ca. - Seite 28 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV2 / 05. 12. 2017 – EB/EX:MH//BS/EX:MH//GH...
