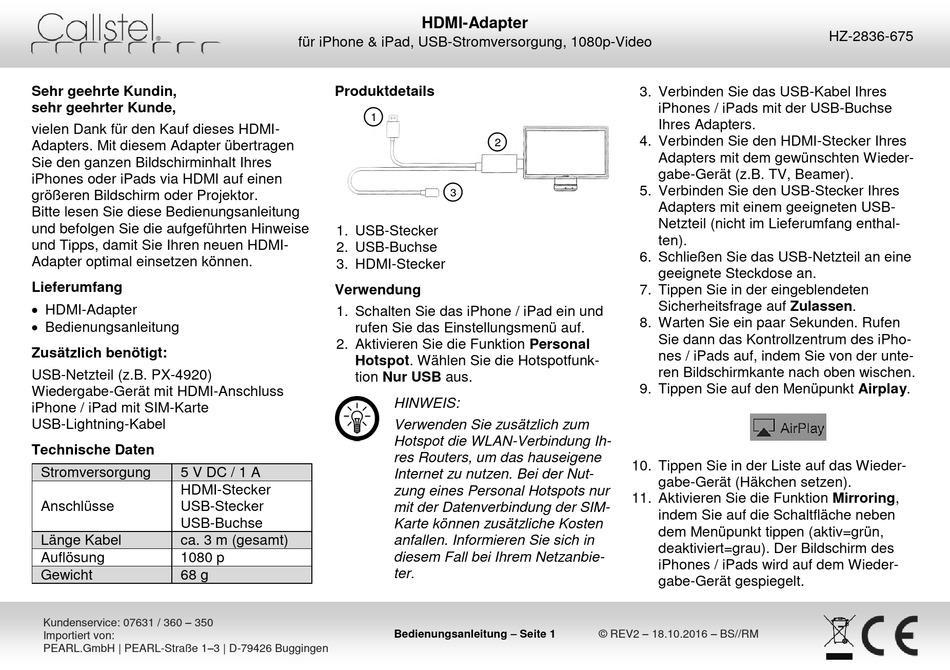

Callstel HZ-2836 Bedienungsanleitung

Sehr geehrte Kundin,
sehr geehrter Kunde,
vielen Dank für den Kauf dieses HDMI-
Adapters. Mit diesem Adapter übertragen
Sie den ganzen Bildschirminhalt Ihres
iPhones oder iPads via HDMI auf einen
größeren Bildschirm oder Projektor.
Bitte lesen Sie diese Bedienungsanleitung
und befolgen Sie die aufgeführten Hinweise
und Tipps, damit Sie Ihren neuen HDMI-
Adapter optimal einsetzen können.
Lieferumfang
 HDMI-Adapter
 Bedienungsanleitung
Zusätzlich benötigt:
USB-Netzteil (z.B. PX-4920)
Wiedergabe-Gerät mit HDMI-Anschluss
iPhone / iPad mit SIM-Karte
USB-Lightning-Kabel
Technische Daten
Stromversorgung 5 V DC / 1 A
HDMI-Stecker
Anschlüsse USB-Stecker
USB-Buchse
Länge Kabel ca. 3 m (gesamt)
Auflösung 1080 p
Gewicht 68 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
HDMI-Adapter
für iPhone & iPad, USB-Stromversorgung, 1080p-Video
Produktdetails
1
3
1. USB-Stecker
2. USB-Buchse
3. HDMI-Stecker
Verwendung
1. Schalten Sie das iPhone / iPad ein und
rufen Sie das Einstellungsmenü auf.
2. Aktivieren Sie die Funktion Personal
Hotspot. Wählen Sie die Hotspotfunk-
tion Nur USB aus.
HINWEIS:
Verwenden Sie zusätzlich zum
Hotspot die WLAN-Verbindung Ih-
res Routers, um das hauseigene
Internet zu nutzen. Bei der Nut-
zung eines Personal Hotspots nur
mit der Datenverbindung der SIM-
Karte können zusätzliche Kosten
anfallen. Informieren Sie sich in
diesem Fall bei Ihrem Netzanbie-
ter.
Bedienungsanleitung – Seite 1
3. Verbinden Sie das USB-Kabel Ihres
iPhones / iPads mit der USB-Buchse
Ihres Adapters.
4. Verbinden Sie den HDMI-Stecker Ihres
2
Adapters mit dem gewünschten Wieder-
gabe-Gerät (z.B. TV, Beamer).
5. Verbinden Sie den USB-Stecker Ihres
Adapters mit einem geeigneten USB-
Netzteil (nicht im Lieferumfang enthal-
ten).
6. Schließen Sie das USB-Netzteil an eine
geeignete Steckdose an.
7. Tippen Sie in der eingeblendeten
Sicherheitsfrage auf Zulassen.
8. Warten Sie ein paar Sekunden. Rufen
Sie dann das Kontrollzentrum des iPho-
nes / iPads auf, indem Sie von der unte-
ren Bildschirmkante nach oben wischen.
9. Tippen Sie auf den Menüpunkt Airplay.
10. Tippen Sie in der Liste auf das Wieder-
gabe-Gerät (Häkchen setzen).
11. Aktivieren Sie die Funktion Mirroring,
indem Sie auf die Schaltfläche neben
dem Menüpunkt tippen (aktiv=grün,
deaktiviert=grau). Der Bildschirm des
iPhones / iPads wird auf dem Wieder-
gabe-Gerät gespiegelt.
© REV2 – 18.10.2016 – BS//RM
HZ-2836-675
