6
INSTALLATION
Die Installation darf nur von qualifiziertem
Fachpersonal gemäß den geltenden technischen und
rechtlichen Vorschriften vorgenommen werden.
6.1
Maximale Kamera/Objektivabmessung
LTC 9369/00: Zulässige Kamera/Objektiv-Abmessungen: max.
330 L x 102 B x 102 H mm.
LTC 9370/00: Zulässige Kamera/Objektiv-Abmessungen: max.
178 L x 76 B x 76 H mm.
6.2
Erforderliches Werkzeug
Kreuzschraubendreher.
M10 (10 mm) Schraubenschlüssel oder Steckschlüsseleinsatz.
6.3
Feste Deckeninstallation
1. Bestimmen Sie die vorgesehene Position für die Einheit und
bereiten Sie die erforderliche Aussparung vor. Achten Sie
darauf, keine tragenden Elemente der Deckenkonstruktion
zu entfernen oder zu beschädigen.
2. Entriegeln und öffnen Sie die Klappe. Entfernen Sie
eventuell vorhandenes Verpackungsmaterial aus dem
Gehäuseinneren (siehe Abb. 1).
Abdeckungen (4x)
Knockouts (4X)
Faceplate
Sichtfenster
Lock
Verriegelung

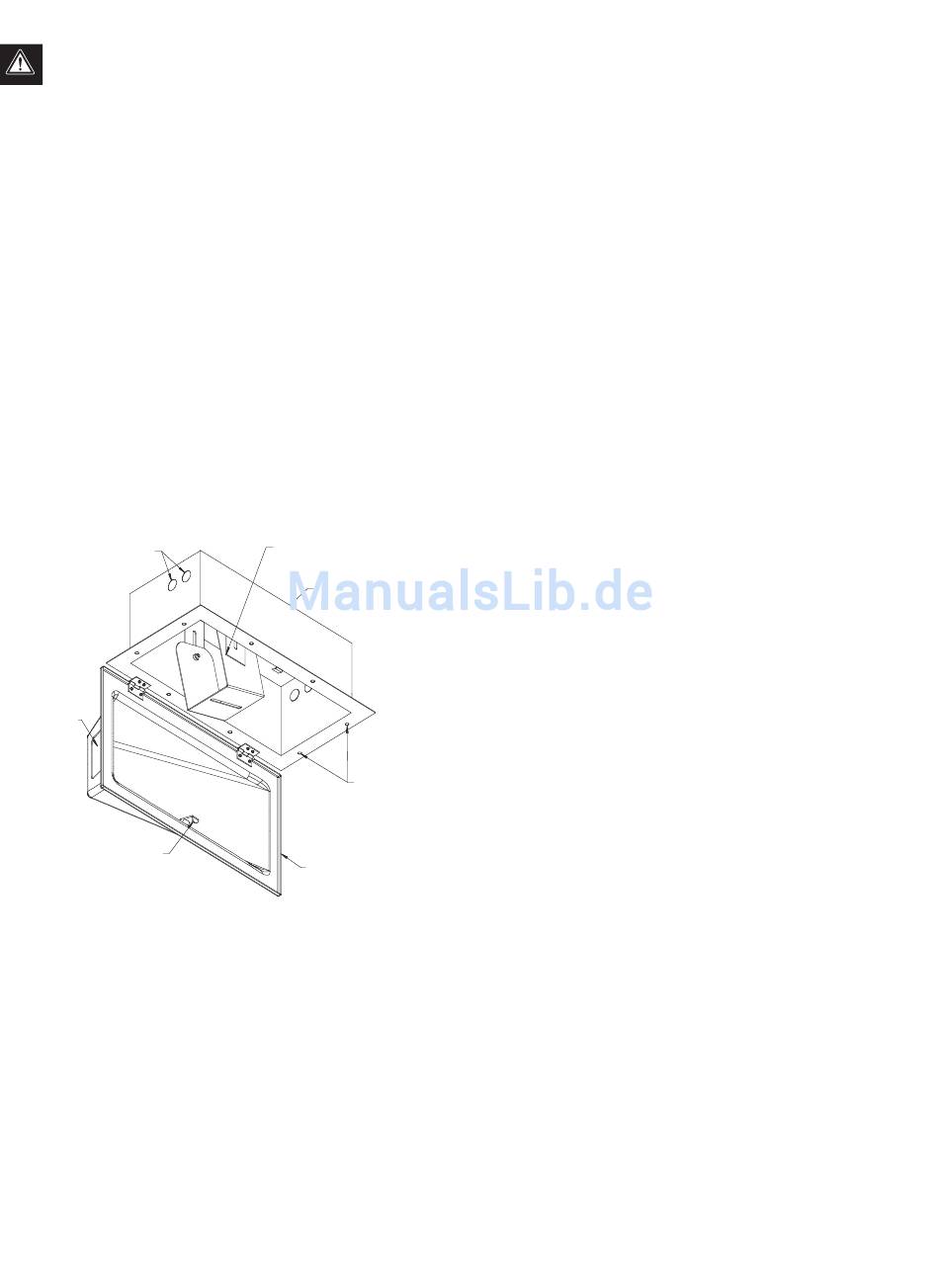

Abbildung 1: Bestandteile bei LTC 9369 und 9370
3. Markieren Sie die Lage der Befestigungslöcher und bohren
Sie die benötigten Löcher. Im Rahmen des Einbaukastens
sind 8 Bohrungen von jeweils 7 mm Durchmesser
vorbereitet.
4. Legen Sie fest, wie die Kabel in das Gehäuse geführt werden
sollen. Drücken Sie die entsprechende(n) Abdeckung(en)
heraus. Es befinden sich jeweils 2 perforierte PG 13.5
Abdeckungen auf der Vorder- und auf der Rückseite des
Gehäuses.
Kamerahalterung
Camera Mounting System
Einbaukasten
Backbox
Mounting Holes
Befestigungsbohrungen
(8X)
(x 8)
Klappe
Cover
W9503402AE
5. Drücken Sie die beiden 6 mm-Abdeckungen oben auf dem
Einbaukasten. Diese Aussparungen sind für einen
Sicherheitsdraht (nicht im Lieferumfang) vorgesehen. Als
Sicherheitsdraht darf nur ein solider Stahldraht von
mindestens 2,7 mm Durchmesser oder ein 12 AWG-Draht
verwendet werden.
6. Setzen Sie das Gehäuse in die Deckenaussparung ein und
befestigen Sie es mit 8 Schrauben (nicht im Lieferumfang).
Die verwendeten Schrauben müssen für die jeweilige
Deckenkonstruktion geeignet sein und eine Zugfestigkeit
von jeweils mindestens 150 N haben. Bringen Sie den
Sicherheitsdraht (nicht im Lieferumfang) an.
7. Befestigen Sie die Kamera mit Hilfe der mitgelieferten 1/4-
20-Schraube an der Kamerahalterung.
8. Nehmen Sie alle erforderlichen elektrischen Anschlüsse vor.
9. Richten Sie die Kamera wie gewünscht aus und ziehen Sie
die beiden M6 Sechskantschrauben mit Hilfe eines M10
(10 mm) Schraubenschlüssels oder Steckschlüsseleinsatzes
fest.
10. Schließen und verriegeln Sie das Gehäuse.
7
TEILELISTE
LTC 9369/00
Teilenr.
Menge Beschreibung
315 2447 001
1
315 2006 800
2
315 2007 800
2
315 2256 800
2
315 2434 001
1
315 2426 001
1
315 2433 001
1
315 2436 001
1
315 2437 001
1
315 2438 001
2
315 2439 001
1
315 2440 800
14
315 2431 001
1
315 2452 002
1
315 3066 800
1
LTC 9370/00
Teilenr. Menge Beschreibung
315 2491 001
1
315 2006 800
2
315 2007 800
2
315 2256 800
2
315 2994 001
1
315 2986 001
1
315 2433 001
1
315 2436 001
1
315 2437 001
1
315 2438 001
2
315 2990 001
1
315 2440 800
14
315 2992 001
1
315 2452 002
1
315 3066 800
1
5
Kameramontagesatz
Schraube, M6 x 16
Unterlegscheibe, M6 flach
Sicherungsscheibe, M6
Befestigung, Oberteil
Gehäuse
Halterung, justierbar
Verriegelung
Sicherungsscheibe, Stahl
Angelband 1,5 x 1,5
Sichtfenster, klar 0,125 PC
Niet, 1/8-Zoll x 0,265
Einbaukasten
Hardware-Kit
Schraube, 1/4-20 x 5/16
Kameramontagesatz
Schraube, M6 x 16
Unterlegscheibe, M6 flach
Sicherungsscheibe, M6
Befestigung, Oberteil
Gehäuse
Halterung, justierbar
Verriegelung
Sicherungsscheibe, Stahl
Angelband 1,5 x 1,5
Sichtfenster, klar 0,125 PC
Niet, 1/8-Zoll x 0,265
Einbaukasten
Hardware-Kit
Schraube, 1/4-20 x 5/16
