Serie LTC 9303 | Bedienungshandbuch | Installation
5
INSTALLATION
Die Installation muss von einem qualifizierten
Wartungstechniker vorgenommen werden und
muss den Vorschriften des National Electrical
Code entsprechen.
5.1
ZUBEHÖR
LTC 9313/00:
abgeschrägte obere Abdeckung für
Gehäusemontage unterhalb der
Deckenhöhe
Heizungen werden für den Gebrauch in Bereichen
empfohlen, in denen Kondensation Beschlagsbildung
auf dem Sichtfenster verursachen könnte.
LTC 9313/60:
115 V AC, 50/60 Hz, 50 W
thermostatisch gesteuerte Heizung
LTC 9313/20:
24 V Wechselstrom, 50/60 Hz, 50 W
thermostatisch gesteuerte Heizung
LTC 9313/50:
230 V Wechselstrom, 50/60 Hz,
50 W thermostatisch gesteuerte
Heizung
Bei den 24-V-AC-Modellen 30 V Eingangsspannung
nicht überschreiten. Der Betrieb bei mehr als
30 V AC verstößt gegen die Niederspannungs-
bestimmungen (Spezifiaktionen der Klasse 2).
Normalbetrieb bei 24 V AC.
Maximale Kamera-/Objektivgröße: Für Kamera-
/Objektivkombinationen bis max. 298 x 64 x 53 mm
(L x B x H) bei Verwendung von 1/3- oder 1/2-Zoll-
CCD-Kameras. Für Kamera-/Objektiv-kombinationen
bis 267 x 102 x 71 mm (L x B x H) bei Verwendung
von 2/3-CCD-Kameras der Serie TC200E. Bei den
Abmessungen sind die Standard-Steckverbinder
berücksichtigt.
5.2
Demontage
1. Entfernen Sie den Teilesatz von der Außenseite
des Gehäuses. Der Teilesatz enthält folgende
Artikel:
(1) Flanschschraube mit Halbrundkopf mit
1/4-20 x 1/2 Zoll
(1) Manipulationssicheres Werkzeug
(2) Schraubenschlüssel (L-Form)
2. Alle Modelle außer LTC 9303/01: Schrauben
Sie die beiden vorderen manipulationssicheren
Schrauben mit dem mitgelieferten
Spezialwerkzeug ab. Entfernen Sie die
Bodenplatte Siehe Abbildung 1.
Bosch Security Systems | 7. September 2004
Tamperproof Screw
Manipulationssichere
Schraube

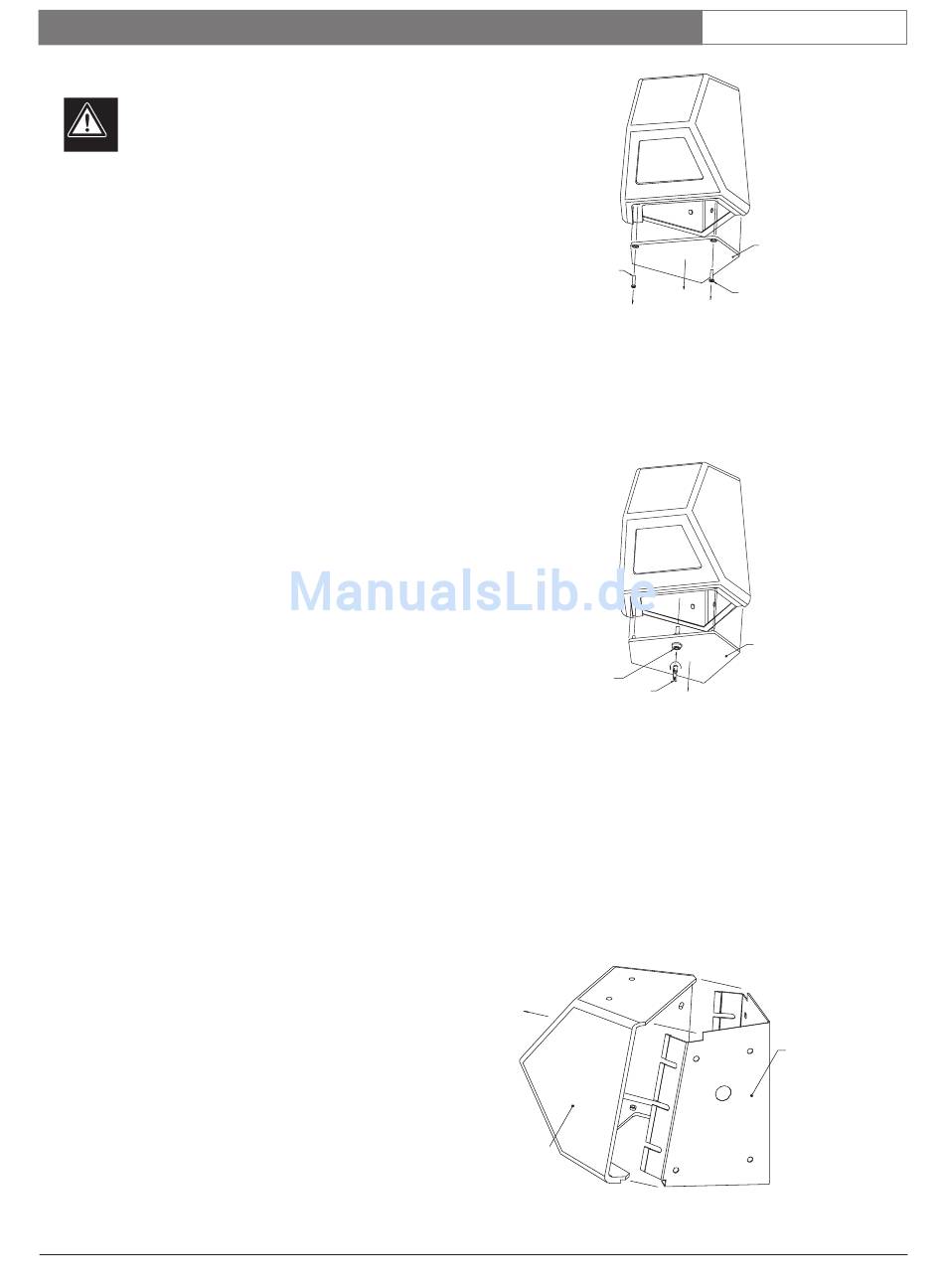

Abbildung 1: Entfernen der Bodenplatte
LTC 9303/01: Schrauben Sie mit dem mitgelieferten
Schlüssel das Schloss ab. Entfernen Sie die Bodenplatte
Siehe Abbildung 2.
Verschluss
Lock
Key
Schraubenschlüssel
Abbildung 2: Entfernen der Bodenplatte
3. Greifen Sie in das Gehäuse, und entfernen Sie
die sechs Flanschmuttern, mit denen die
Abdeckung an der Rückseite befestigt ist.
Entfernen Sie die Abdeckung. Siehe
Abbildung 3.
Hinweis: Diese Teile unbedingt aufbewahren.
Sie werden für den Wiederzusammenbau
benötigt.
Cover
Abdeckung
Abbildung 3: Entfernen der Abdeckung
DE | 6
Access Panel
Bodenplatte
Manipulationssichere
Schraube
Tamperproof Screw
S93DA09AE
Access Panel
Bodenplatte
S93DA10AE
Rear Panel
Rückseite
S93DA11AE
