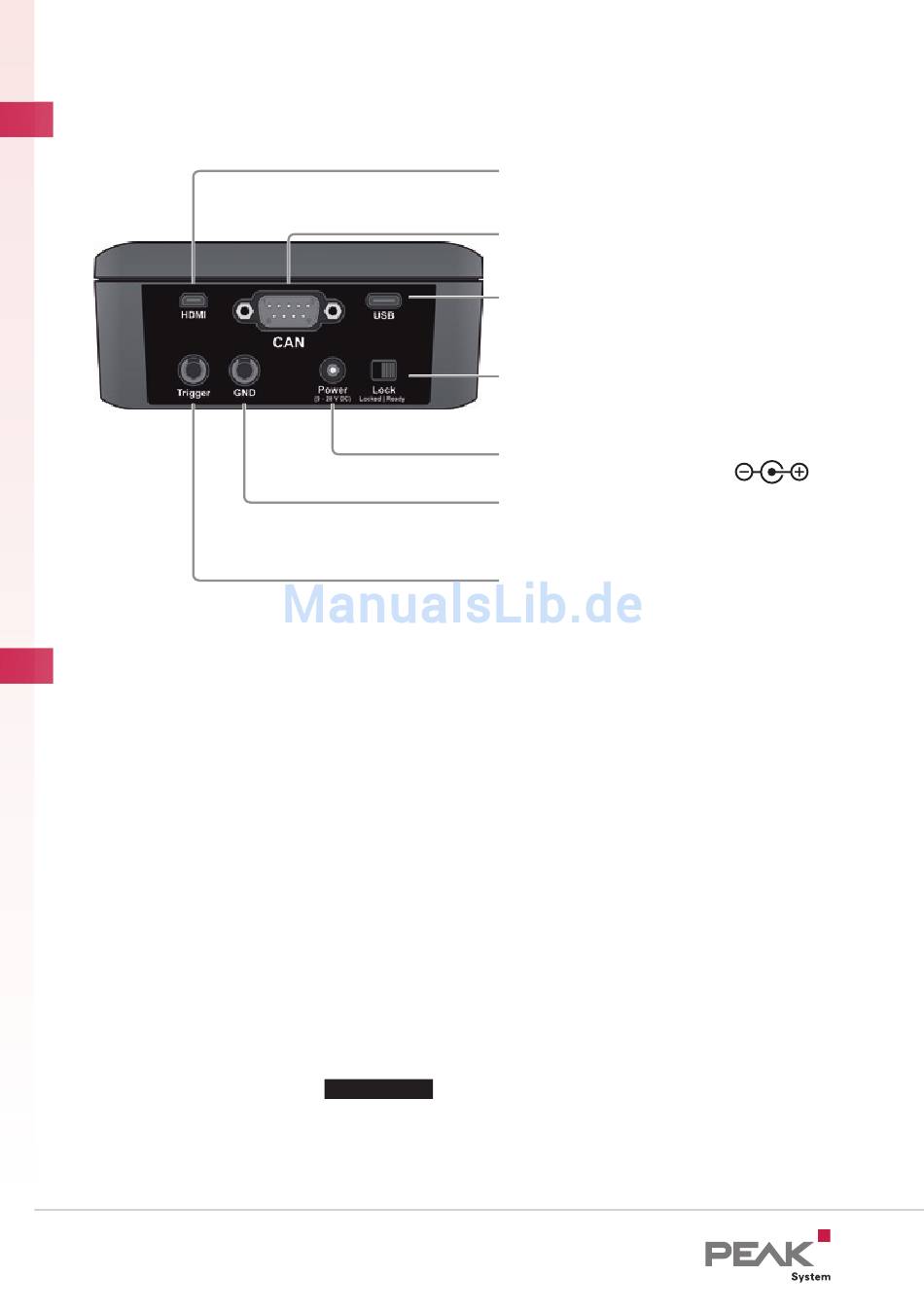

Anschlüsse
Inbetriebnahme
Spannungsversorgung
Stellen Sie die Spannungsversorgung mit dem beiliegenden Steckernetzteil her.
Versehen Sie das Netzteil dafür mit dem passenden Steckadapter (Euro, U.S. oder UK).
Für den mobilen Einsatz kann das PCAN-Diag FD über die integrierten Akkus versorgt
werden. Bei externer Spannungsversorgung werden die Akkus, auch im laufenden
Betrieb, aufgeladen.
Ein- und Ausschalten
Stellen Sie den Schalter für die Einschaltsperre auf der Rückseite des Geräts auf die
Position Ready. Halten Sie den Drehtaster mindestens eine halbe Sekunde gedrückt,
um das Gerät einzuschalten.
Verwenden Sie den Eintrag
Drehtaster für etwa 10 Sekunden gedrückt, um das Gerät auszuschalten.
© 2018-03 PEAK-System Technik GmbH - www.peak-system.com
Power Off
aus dem Hauptmenü oder halten Sie den
Display-Anschluss (Micro-HDMI)
... zur Ausgabe des Bildsignals mit einem
externen Monitor oder Beamer.
CAN-Anschluss (D-Sub)
... zur Anbindung eines High-Speed-CAN-
Busses.
PC-Anschluss (USB)
... zur Konfiguration des Gerätes mit der
Software PCAN-Diag FD Editor und für
den Zugriff auf die Speicherkarte.
Einschaltsperre
... zur Sicherung des Gerätes für den Transport.
Steht der Schalter links auf Locked, kann das
Gerät nicht eingeschaltet werden.
Spannungsversorgung
... 12 V DC (9 - 28 V möglich).
Massebuchse (4 mm)
... zur Herstellung einer gesonderten
Masseverbindung zwischen dem
PCAN-Diag FD und dem Messobjekt.
Trigger-Ausgang (4 mm)
... zur Verwendung des Oszilloskop-
Triggersignals für externe Messgeräte.
